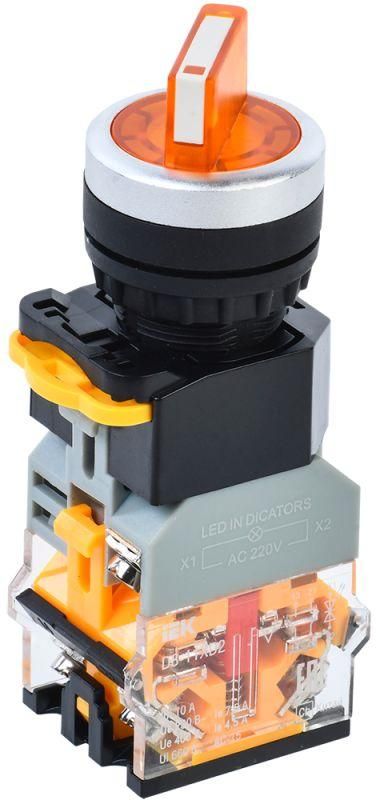

Переключатель D8-11XD2 на 2 полож. 1НО+1НЗ с подсвет. желт. KARAT IEK BSW30-11XD2-3-14-2-K05

Переключатель D8-11XD2 от IEK - это двухпозиционное встраиваемое устройство с одним нормально-замкнутым и одним нормально-разомкнутым контактом, оснащённое жёлтой подсветкой. Подходит для установки в распределительных щитах и управляет нагрузками до 7,5 А при напряжении до 400 В. Артикул bsw30-11xd2-3-14-2-k05 соответствует серийному исполнению IEK.

Назначение и область применения

Переключатель D8-11XD2 используется для ручного управления электрическими цепями переменного тока (до 400 В, 50 Гц) или постоянного тока (до 400 В). Применяется для коммутации сигналов в системах автоматизации: запуск/останов оборудования, переключение режимов работы, управление реле и магнитными пускателями. Устройство рассчитано на установку в распределительных щитах и панелях управления.

Технические характеристики

• Количество положений: 2 (с нейтральным положением между ними)
• Контакты: 1 нормально-замкнутый (НЗ) + 1 нормально-разомкнутый (НО)
• Общее количество переключающих контактов: 2
• Номинальный ток: 7,5 А
• Номинальное напряжение: 400 В
• Число полюсов: 1
• Тип управления: поворотная рукоятка короткого типа
• Диаметр отверстия для монтажа: 22 мм
• Степень защиты: IP40 (защита от предметов больше 1 мм, но не от воды)
• Срок службы: 10 лет
• Подсветка: жёлтая, встроена в корпус

Совместимость и монтаж

Переключатель D8-11XD2 монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Крепится фиксирующим кольцом - после установки головка защёлкивается и может быть легко снята для обслуживания без демонтажа проводов. Контактный модуль совместим со всеми изделиями серии D8 от IEK. Для подключения используются клеммы с зажимом под провода до 2,5 мм2. Не требует специальных инструментов для замены головки.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования низкого напряжения. Степень защиты IP40 обеспечивает защиту от доступа посторонних предметов (например, отверток или проволоки), но не защищает от влаги - не применяйте во влажных средах или на открытых площадках. Максимальное напряжение 400 В исключает использование в сетях выше этого значения, даже временно.

Преимущества

• Жёлтая подсветка позволяет быстро определить активное положение переключателя в условиях слабого освещения.
• Модульная конструкция: головку можно заменить без отсоединения проводов - снижает время ремонта.
• Наличие нейтрального положения даёт возможность полностью отключить цепь без перехода в другое состояние.
• Высокая механическая надёжность: срок службы 10 лет при регулярном использовании.

Ограничения применения

• Не предназначен для установки вне помещений или в местах с высокой влажностью - IP40 недостаточно для защиты от брызг и пыли в производственных условиях с повышенным уровнем загрязнения.
• Напряжение выше 400 В вызывает риск пробоя контактов - нельзя использовать в сетях 690 В или выше.
• Не рекомендован для частого переключения более 10 раз в минуту - возможен преждевременный износ механизмов.
• Не поддерживает автономную работу - требуется внешнее питание для подсветки (не генерируется внутри устройства).

Примеры использования

• Управление насосом: положение “вкл” - замыкается НО контакт, “выкл” - замыкается НЗ контакт, “нейтраль” - оба разомкнуты.
• Выбор режима работы станка: “ручной” / “автоматический” / “останов”, где нейтральное положение гарантирует полное отключение питания.
• Щитовая панель на производстве: жёлтая подсветка выделяет переключатель среди других устройств, что важно при экстренной остановке.

Практические советы

• При монтаже проверьте точность сверления отверстия - диаметр 22 мм должен точно соответствовать размеру корпуса, иначе возникнет люфт или трудности с фиксацией.
• Не затягивайте фиксирующее кольцо слишком сильно - это может повредить пластиковую резьбу.
• Для длительной эксплуатации используйте провода с медными жилами и сечением не менее 1,5 мм2 - это снижает нагрев при работе на пределе тока (7,5 А).
• Если нужна защита от пыли и влаги - выбирайте модели с IP65/IP67; этот переключатель D8-11XD2 подходит только для сухих внутренних помещений.
• Цвет подсветки - жёлтый - часто используется для сигнализации тревожных или аварийных функций; убедитесь, что он соответствует вашей цветовой схеме управления.
