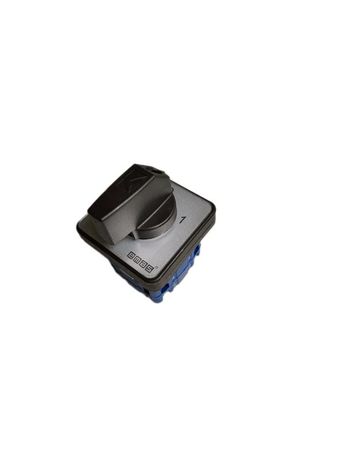

Переключатель двухпозиционный 10А (0-1) 60 градусов, 3 полюса, рамка 48х48 мм, 400В AC, IP54 - PSA010AK331S EMAS

Переключатель двухпозиционный (0-1) 3 полюса 10А от EMAS с артикулом PSA010AK331S - это механический коммутационный аппарат без потребления энергии, предназначенный для надёжного переключения трёхфазных и однополюсных цепей в промышленном оборудовании.

Назначение и область применения

Переключатель двухпозиционный (0-1) 3 полюса 10А используется для ручного включения/выключения электрических цепей. Применяется как главный выключатель или групповой переключатель в системах управления двигателями, цепях сигнализации, контроля и измерений. Подходит для работы в промышленной автоматике: станках, конвейерах, насосных станциях, вентиляционных системах. Устройство не имеет внутреннего питания - работает исключительно за счёт механического воздействия.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 10 А (рабочий диапазон до 120 А - зависит от модели и условий)
• Рабочее напряжение: 220–400 В переменного тока
• Частота: 50 Гц
• Отключающая способность: до 6 кА
• Механический ресурс: минимум 100 000 циклов включения-выключения
• Электрический ресурс: минимум 50 000 циклов при нагрузке 10 А
• Степень защиты лицевой части: IP54 (защита от пыли и брызг воды) и IP56 (защита от мощных струй воды)
• Диапазон температур эксплуатации: от –5 C до +40 C
• Диэлектрическая прочность: 1890 В переменного тока в течение 1 минуты
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Корпус: бакелитовый, компактный, устойчивый к механическим повреждениям
• Стандарт соответствия: TS EN 60947-3

Совместимость и монтаж

Установка осуществляется на DIN-рейку или через фланец с отверстиями под крепёж. Для монтажа требуется свободное место вокруг устройства - не менее 50 мм с каждой стороны для обеспечения теплоотвода и доступа к ручке. Клеммы рассчитаны на провода сечением до 4 мм2. Перед подключением проверьте соответствие напряжения и тока в цепи заявленным значениям. Артикул PSA010AK331S совместим со всеми стандартными клеммниками и контактными элементами, соответствующими нормам IEC.

Безопасность и стандарты

Переключатель двухпозиционный (0-1) 3 полюса 10А сертифицирован по стандарту TS EN 60947-3, что гарантирует безопасную работу в промышленных условиях. Защита IP54/IP56 предотвращает попадание пыли и влаги на контакты, снижая риск замыканий. Диэлектрическая прочность и высокое сопротивление изоляции обеспечивают отказоустойчивость даже при кратковременных перегрузках. Устройство не содержит активных компонентов - не создаёт помех и не нагревается при работе.

Преимущества

• Высокая механическая долговечность - до 100 тысяч циклов без потери функциональности
• Надёжная изоляция и защита от внешних факторов (пыль, влага)
• Простота эксплуатации: один поворот ручки - полное отключение всех трёх фаз
• Компактный бакелитовый корпус позволяет экономить место в щитах
• Эргономичная ручка удобна для быстрого действия даже в перчатках
• Поддерживает широкий диапазон рабочих токов - от 10 А до 120 А в зависимости от версии

Ограничения применения

• Не предназначен для частых переключений при токе выше 10 А - при этом срок службы сокращается
• Запрещено использовать при температурах ниже –5 C и выше +40 C - возможна потеря герметичности и хрупкость материала корпуса
• Не рекомендуется применять в средах с постоянным воздействием масел, растворителей или агрессивных паров - они разрушают бакелит
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузки или короткого замыкания; требует наличия дополнительной защиты (например, автоматического выключателя перед входом)

Примеры использования

• Главный выключатель для трёхфазного станка с ЧПУ - позволяет полностью отключить питание перед обслуживанием
• Переключение режимов работы конвейера: “работа” ↔ “останов”
• Управление вентиляторами в HVAC-системах с ручным выбором скорости
• Использование в испытательных стендах для переключения тестовых цепей
• Групповое управление несколькими маломощными двигателями в одном цехе

Практические советы

• Выбирая переключатель двухпозиционный (0-1) 3 полюса 10А, убедитесь, что ваша нагрузка не превышает 10 А длительно - иначе снизится электрический ресурс до 50 тыс. циклов
• При монтаже в щите используйте защитные крышки или кожухи - хотя степень защиты IP54/IP56 достаточна, открытые контакты всё же чувствительны к механическому воздействию
• Не затягивайте клеммы слишком сильно - это может деформировать бакелитовые колодки
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - особенно если переключения происходят более 10 раз в день
• Артикул PSA010AK331S от EMAS легко заменяется аналогами по стандарту EN 60947-3, но лучше сохранять оригинальные компоненты для гарантированной совместимости
