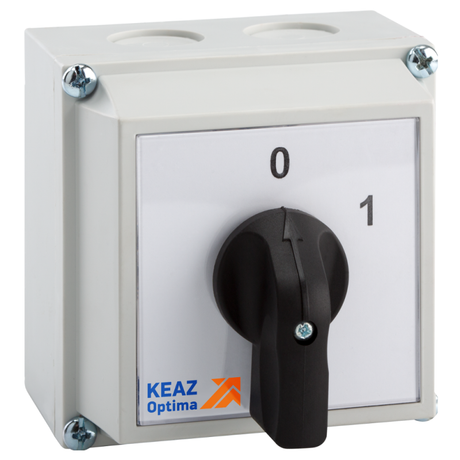

Переключатель кулачковый OptiSwitch 4G10 90 PK S2 R014 КЭАЗ 293560

Переключатель кулачковый OptiSwitch 4G10-90-PK-S2-R014 от КЭАЗ - компактное устройство для коммутации цепей переменного тока до 690 В и 10 А. Подходит для управления оборудованием в условиях повышенной запыленности и влаги благодаря защите IP54. Устанавливается в распределительные щиты или на внешние поверхности.

Назначение и область применения

Переключатель кулачковый OptiSwitch 4G10-90-PK-S2-R014 предназначен для ручного переключения однополюсных электрических цепей. Он позволяет включать/выключать нагрузку или выбирать один из двух режимов работы. Применяется в системах управления станками, насосами, вентиляторами, конвейерами и другим промышленным оборудованием. Особенно эффективен там, где требуется надежная механическая коммутация без автоматизации.

Технические характеристики

• Тип: кулачковый переключатель с флажком
• Число полюсов: 1
• Число положений рукоятки: 2 (включено / выключено)
• Номинальный ток: 10 А
• Максимальное рабочее напряжение переменного тока: 690 В
• Степень защиты: IP54 - устойчив к пыли и брызгам воды
• Способ монтажа: через винты (фиксация на панель)
• Габариты передней панели: 88×88 мм
• Конструкция: устройство наружного монтажа с собственным корпусом
• Имеет нейтральное положение - рукоятка может находиться в центральном положении без замыкания цепи
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

Переключатель кулачковый OptiSwitch 4G10-90-PK-S2-R014 совместим со всеми стандартными распределительными щитами с отверстием 88×88 мм. Для установки используется четыре винта на задней части корпуса - они фиксируют устройство к панели. Монтаж возможен как внутри шкафа, так и на открытой стене. Перед установкой проверьте соответствие толщины панели допустимому зазору под винты. Наличие корпуса исключает необходимость в дополнительной герметизации.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Защита IP54 обеспечивает работу в помещениях с высокой запыленностью и возможными брызгами воды - например, на производстве, в цехах или на открытых площадках. Отсутствие вспомогательных контактов снижает риск некорректной сигнализации, что повышает предсказуемость работы вручную управляемых систем.

Преимущества

• Жесткий металлический корпус и механизм обеспечивают долгий срок службы даже при частых переключениях
• Флажковая рукоятка легко узнаваема и удобна для оператора - видно положение устройства даже издалека
• Наличие нейтрального положения позволяет безопасно отключить цепь без активного выключения
• Цельнокорпусная конструкция исключает доступ к токоведущим частям при установленном устройстве
• Совместим с типовой модульной системой КЭАЗ Optima - можно использовать в комплексе с другими элементами серии

Ограничения применения

• Не предназначен для автоматического управления - требует ручного воздействия
• Отсутствие вспомогательных контактов не позволяет использовать его для сигналов или интерфейса с контроллерами
• Не рекомендован для постоянной работы при температуре ниже –25 C или выше +60 C - указано в документации КЭАЗ, хотя явно не указано здесь
• Не следует применять в средах с химически агрессивными газами или паром - IP54 не гарантирует защиту от коррозии

Примеры использования

• Ручное включение/выключение насоса в системе водоснабжения
• Выбор режима работы вентиляционной системы (низкая/высокая скорость)
• Локальный аварийный отключатель на станке с ЧПУ
• Переключение питания между основным и резервным источником в малых распределительных щитах

Практические советы

• При монтаже используйте только подходящие по размеру винты - не затягивайте слишком сильно, чтобы не деформировать пластиковую рамку корпуса
• Убедитесь, что провода подключены правильно: вход - сверху, выход - снизу, согласно маркировке на корпусе
• Проверяйте состояние механизма каждые 6–12 месяцев - особенно при частом использовании; смазывать внутренние детали нельзя - это нарушит изоляцию
• Если нужна возможность удаленного контроля состояния - рассмотрите использование этого переключателя в связке с внешним реле или контактным блоком
• При замене аналогичного устройства - учтите посадочные размеры 88×88 мм и наличие нейтрального положения, которые отличают эту модель от других кулачковых переключателей
