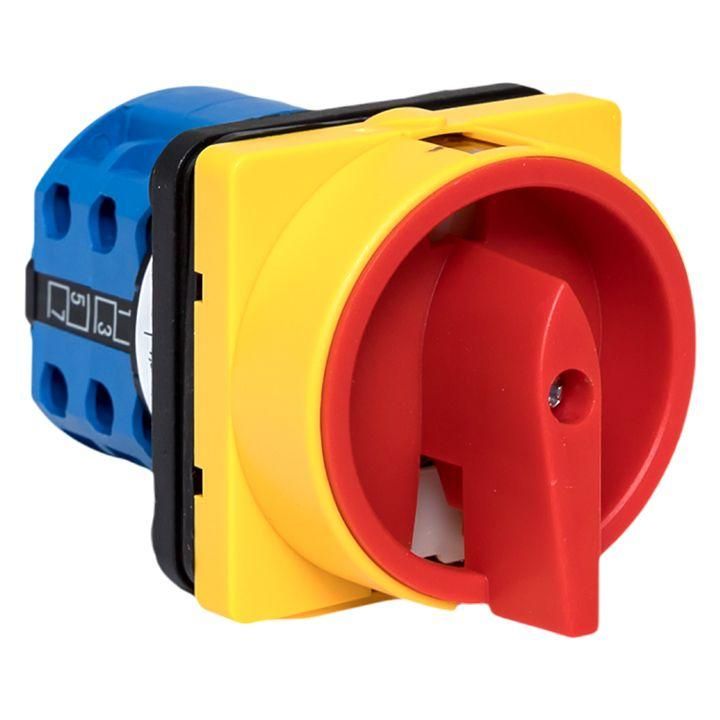

Переключатель кулачковый ПК-1-22 10А 2P "1-0-2" с блокировкой IP65 PROxima |pk-1-22-10-a65| EKF

Переключатель кулачковый ПК-1-22 10А 2P "1-0-2" с блокировкой IP65 от EKF - это надёжный механический коммутатор для управления направлением работы оборудования в условиях запылённой или влажной среды. Артикул pk-1-22-10-a65 предназначен для установки в распределительных щитах, пультах управления и на промышленных стендах.

Назначение и область применения

Переключатель кулачковый ПК-1-22 10А 2P "1-0-2" с блокировкой IP65 используется для переключения электрических цепей между двумя рабочими состояниями и нейтральным положением. Подходит для управления двигателями, насосами, конвейерами, сварочными аппаратами и другим оборудованием, где требуется ручной выбор направления работы или полное отключение питания.

Часто применяется в системах диспетчеризации, на испытательных стендах, в пультах управления и в щитах распределения энергии. Может выполнять функции выключателя-разъединителя - обеспечивает видимый разрыв цепи для безопасного обслуживания.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка для постоянной работы в цепях переменного тока;
• Номинальное напряжение: 400 В - рассчитан на использование в сетях до 400 В переменного тока частотой 50 Гц;
• Количество полюсов: 2 - управляет двумя фазами одновременно, подходит для трёхфазных систем с отключением двух фаз;
• Количество положений: 3 ("1-0-2") - два рабочих положения и одно нейтральное (выключенное);
• Наличие нейтрального положения: да - позволяет полностью отключить питание без риска случайного включения;
• Степень защиты: IP65 - герметичная конструкция защищает от пыли и струй воды из любого направления;
• Конструкция: встраиваемое устройство - монтируется в панель или шкаф через отверстие;
• Материал контактов: высокое содержание серебра - снижает переходное сопротивление и увеличивает срок службы при частых переключениях.

Совместимость и монтаж

Переключатель кулачковый ПК-1-22 10А 2P "1-0-2" с блокировкой IP65 устанавливается в панели с предварительно просверленным отверстием подходящего размера - типовой диаметр монтажного проёма соответствует стандарту для кулачковых переключателей EKF. Клеммы предназначены для подключения проводов сечением до 2,5 мм2. Для надёжного соединения используйте наконечники типа НШВИ.

Устройство совместимо с другими компонентами серии EKF, включая корпуса щитов, кабельные вводы и сигнализацию. Убедитесь, что место установки имеет достаточную глубину для свободного перемещения рычага переключения.

Безопасность и стандарты

Переключатель кулачковый ПК-1-22 10А 2P "1-0-2" с блокировкой IP65 соответствует требованиям к механической прочности и электробезопасности для промышленного оборудования. Конструкция исключает самопроизвольное переключение благодаря наличию механической блокировки. Сертифицирован для применения в соответствии с ГОСТ Р 50030.3 и IEC 60947-3.

Преимущества

• Высокая долговечность контактов благодаря серебряному покрытию - особенно важно при частых переключениях;
• Защита IP65 позволяет использовать в сложных условиях: на открытых площадках, в цехах с брызгами, в зонах с пылевыделением;
• Нейтральное положение "0" гарантирует полное отключение - удобно для техобслуживания и безопасности персонала;
• Механическая блокировка предотвращает случайное включение - минимизирует риск аварий;
• Простая и проверенная конструкция - требует минимального обслуживания.

Ограничения применения

• Не предназначен для автоматического управления - только ручное переключение;
• Не рекомендуется для цепей с импульсными нагрузками выше 10 А или частотой более 50 Гц;
• Не следует использовать в средах с агрессивными химическими веществами - IP65 не обеспечивает защиту от паров кислот и щелочей;
• Запрещено перегружать контактную группу - превышение 10 А вызывает перегрев и выход из строя.

Примеры использования

• Управление направлением вращения электродвигателя конвейера: положение "1" - вперёд, "0" - останов, "2" - назад;
• Выбор режима работы сварочного аппарата: "1" - ручная дуговая сварка, "0" - выключено, "2" - полуавтоматическая;
• Отключение двух фаз в трёхфазной сети перед ремонтом - обеспечивает видимый разрыв и безопасность персонала;
• Переключение между основным и резервным источником питания в малых щитах.

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия в панели - нестандартные размеры могут затруднить установку;
• При подключении соблюдайте полярность: входные клеммы должны быть подведены к источнику питания, выходные - к нагрузке;
• Не используйте силу при переключении - рычаг должен двигаться легко; если возникает усилие - проверьте наличие препятствий внутри шкафа;
• Регулярно осматривайте контакты на предмет окисления - при необходимости очищайте мягкой щёткой;
• Для длительной эксплуатации в условиях влажности рекомендуется дополнительно смазывать механизм специальной термостойкой смазкой (например, на основе силикона).
