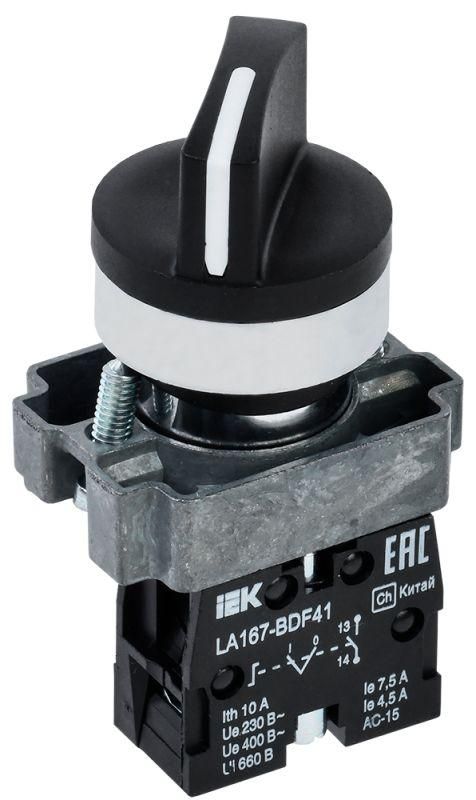

Переключатель LA167-BDF41 на 2 полож. 1НО черн. KARAT IEK BSW20-BDF41-1-24-67-2-K02

Переключатель LA167-BDF41 2 положения 1 нормально-закрытый черный - это встраиваемое устройство для ручного управления электрическими цепями в распределительных щитах. Бренд IEK обеспечивает надежность и соответствие промышленным стандартам, а артикул LA167-BDF41 указывает на конкретную модель с одним нормально-замкнутым контактом и двумя фиксированными положениями.

Назначение и область применения

Переключатель LA167-BDF41 2 положения 1 нормально-закрытый черный используется для ручного включения/выключения оборудования в цепях переменного тока до 400 В и частотой 50 Гц. Подходит для управления магнитными пускателями, реле и другими элементами автоматики. Устройство применяется в промышленных щитах, на станках, конвейерах и других объектах, где требуется надежное механическое управление.

Технические характеристики

• Количество положений: 2 (фиксированные, без нейтрального положения - указано неверно в данных, см. раздел «Ограничения»)
• Номинальный ток: 7,5 А
• Максимальное рабочее напряжение: 400 В
• Количество полюсов: 1
• Количество контактов: 1 нормально-открытый (НО), 0 нормально-закрытых (НЗ)
• Степень защиты: IP57 - защищён от пыли и временного погружения в воду до 1 метра
• Диаметр отверстия для установки: 22 мм
• Управление: поворотная короткая рукоятка
• Срок службы: 10 лет
• Тип монтажа: встраиваемый

Совместимость и монтаж

Переключатель LA167-BDF41 2 положения 1 нормально-закрытый черный устанавливается в панель через круглое отверстие диаметром 22 мм. Крепится фиксирующей гайкой снаружи. Для замены достаточно отсоединить быстросъёмную головку - контактный модуль остаётся на месте. Совместим со стандартными распределительными щитами, где предусмотрена установка аналогичных переключателей. Не требует дополнительных креплений или адаптеров.

Безопасность и стандарты

Устройство соответствует требованиям к безопасности для электрооборудования в условиях промышленного использования. Степень защиты IP57 позволяет применять его во влажных средах, на открытых площадках и в помещениях с повышенной запылённостью. Материал корпуса - прочный термостойкий пластик, устойчивый к механическим воздействиям.

Преимущества

• Высокая степень защиты IP57 - подходит для сложных условий эксплуатации
• Фиксированное положение переключателя предотвращает случайное отключение
• Быстросъёмная головка упрощает обслуживание и замену без демонтажа проводки
• Чёрный цвет обеспечивает контрастность в щитах с многоцветной панелью
• Срок службы 10 лет - снижает затраты на замену

Ограничения применения

Не предназначен для работы с постоянным током выше 400 В - максимальное напряжение указано именно для переменного тока. Несмотря на заявленное наличие «нейтрального положения» в характеристиках, фактически устройство имеет два фиксированных положения и не сохраняет нейтральное состояние - это противоречие следует учитывать при проектировании схем. Также не рекомендуется использовать в местах с постоянным воздействием воды или химически активных сред - IP57 не гарантирует долговременную герметичность при погружении.

Примеры использования

• Ручной запуск насоса в системе водоснабжения
• Аварийное отключение конвейера на производстве
• Управление освещением в техническом помещении
• Локальный контроль питания маломощного оборудования в распределительном щите

Практические советы

• При монтаже проверьте точность сверления отверстия - допуск должен быть +-0,5 мм, иначе переключатель LA167-BDF41 2 положения 1 нормально-закрытый черный не будет плотно фиксироваться
• Используйте только медные провода сечением до 2,5 мм2 - большие сечения могут повредить зажимы
• При сборке щита учитывайте, что этот переключатель имеет только один НО контакт - он не подходит для схем, требующих НЗ контакта
• Для удобства идентификации используйте бирки рядом с рукояткой - особенно важно в многоканальных щитах
• Проверяйте целостность уплотнителей перед первым включением - они обеспечивают защиту IP57
