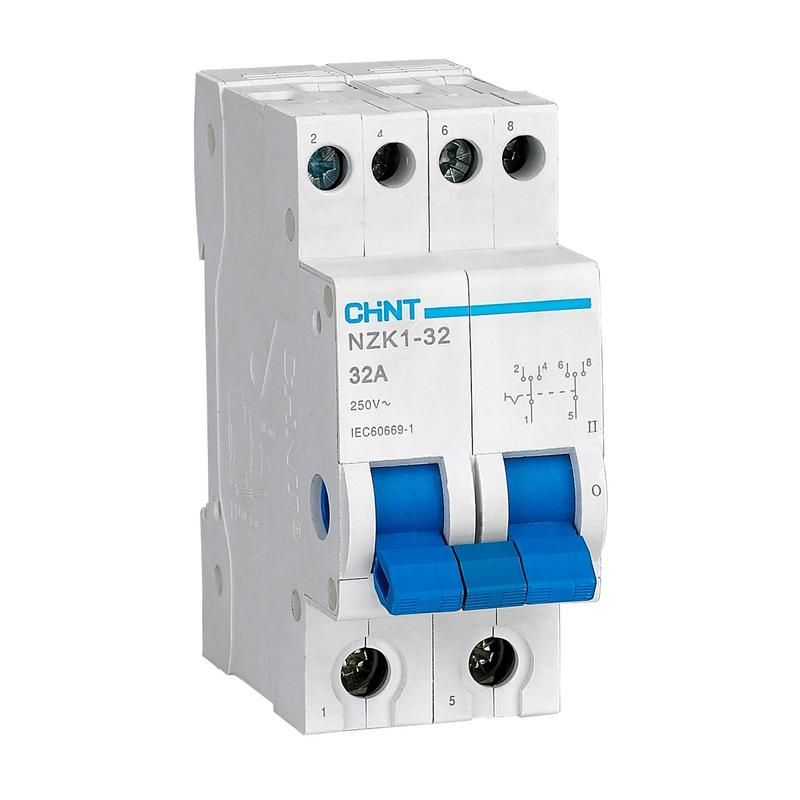

Переключатель модульный NZK1-32 2P 32А 3 положения (R) | 643001 CHINT

Переключатель модульный 2П 32А 3 положения (R) от CHINT (артикул 643001) — это компактный двухполюсный групповой переключатель для коммутации нагрузок в сетях переменного тока. Он предназначен для ручного переключения между источниками питания, управления реверсом двигателей и отключения групп потребителей в распределительных щитах.

Назначение и область применения

Переключатель модульный 2П 32А 3 положения (R) используется там, где требуется надёжное и удобное управление двумя электрическими цепями одновременно. Его применяют для:

• переключения с основной сети на резервную в системах ручного резервирования;
• реверса маломощных электродвигателей (например, насосов, вентиляторов);
• оперативного отключения отдельных групп потребителей в жилых, офисных и промышленных объектах;
• коммутации нагрузок в распределительных шкафах и щитах автоматики.

Подходит для установки в щитах с ограниченным пространством благодаря компактному форм-фактору.

Технические характеристики

• Тип тока: переменный (AC), частота 50/60 Гц
• Номинальное напряжение: 250 В
• Номинальный ток: 32 А
• Количество полюсов: 2
• Число положений: 3 (центральное — OFF, два боковых — активные цепи)
• Категория применения: AC22A (для переключения двигателей и индуктивных нагрузок)
• Кратковременная выдерживаемая нагрузка: 12×Iн = 384 А в течение 1 секунды
• Механическая износостойкость: 10 000 циклов включения/выключения
• Электрическая износостойкость: 7 500 циклов при номинальной нагрузке
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Ширина: 18 мм
• Категория размещения: III (для внутренней установки в защищённых помещениях)
• Степень загрязнения: 2 (умеренные уровни пыли и конденсата)

Совместимость и монтаж

Переключатель модульный 2П 32А 3 положения (R) монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в любые модульные распределительные щиты, совместимые с продукцией CHINT серии NZK1-32. Ширина 18 мм позволяет разместить до 2 таких устройств на одном модуле (36 мм). Подключение проводов — винтовые зажимы, рекомендованная площадь сечения — до 4 мм² медного провода. Для безопасной работы необходимо соблюдать полярность фаз и нулевых проводников при подключении.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для аппаратов управления и коммутации. Категория применения AC22A гарантирует устойчивость к импульсным нагрузкам при запуске двигателей. Наличие механической блокировки предотвращает одновременное замыкание обоих полюсов. Применение в условиях категории размещения III и степени загрязнения 2 обеспечивает долгую службу в контролируемых средах — внутри закрытых щитов без воздействия внешних факторов.

Преимущества

• Высокая механическая и электрическая износостойкость — подходит для частого переключения
• Компактный размер (18 мм) экономит место в щите
• Надёжная фиксация на DIN-рейке, исключающая самопроизвольное выпадение
• Ярко выраженные положения «ON-OFF-ON» обеспечивают наглядность состояния
• Совместим с другими элементами серии NZK1-32 — легко составлять комплексные решения

Ограничения применения

Переключатель модульный 2П 32А 3 положения (R) нельзя использовать:

• в открытых или влажных помещениях — степень защиты IP20 не защищает от влаги и пыли
• для постоянной работы при токе выше 32 А — возможен перегрев и выход из строя
• в цепях постоянного тока — рассчитан только на переменный ток 50/60 Гц
• для управления мощными двигателями свыше 5–7 кВт — требуются специализированные контакторы
• в местах с высоким уровнем загрязнения (пыль, масло, химические пары) — риск пробоя изоляции

Примеры использования

• Резервирование освещения в административном здании: основная сеть ↔ генератор
• Реверс вентилятора в системе вентиляции: направление вперёд ↔ назад
• Отключение группы розеток в мастерской перед обслуживанием оборудования
• Выбор источника питания для системы аварийного освещения

Практические советы

• При проектировании учтите, что переключатель имеет три фиксированных положения — выбирайте схему, где каждое состояние явно определено (например, «Лево — сеть», «Центр — выкл», «Право — резерв»)
• Не используйте этот переключатель вместо автомата — он не имеет функции защиты от перегрузки или КЗ
• Проверьте посадочное место на DIN-рейке перед установкой; при необходимости используйте фиксирующие зажимы
• При подключении многожильных проводов используйте наконечники — это повысит контакт и срок службы
• Для систем с частым переключением (более 10 раз в день) регулярно проверяйте температуру корпуса и плотность соединений
