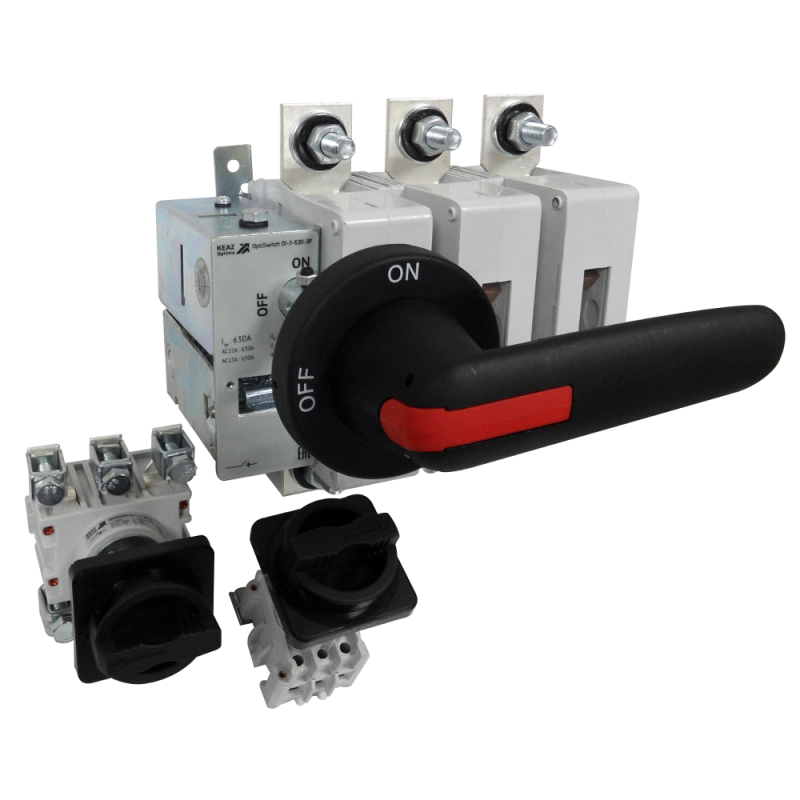

Переключатель нагрузки OptiSwitch DI-C5-1600-3P КЭАЗ 275557

Переключатель нагрузки OptiSwitch DI-C5-1600-3P от КЭАЗ - это реверсивный трёхполюсный аппарат для коммутации силовых цепей до 1600 А вручную. Подходит для частых операций включения и отключения в промышленном оборудовании, особенно там, где требуется безопасное отключение без автоматической защиты.

Назначение и область применения

OptiSwitch DI-C5-1600-3P предназначен для ручного включения и отключения электрических цепей под нагрузкой. Он не защищает от перегрузок или коротких замыканий - это функция автоматических выключателей. Применяется в качестве разъединителя перед обслуживанием оборудования, для переключения между источниками питания или в системах с реверсом двигателя. Часто используется на станках, насосных станциях, конвейерах и распределительных щитах средней мощности.

Технические характеристики

• Номинальный ток: 1600 А - способен работать постоянно при такой нагрузке без перегрева
• Напряжение: до 690 В переменного тока - подходит для промышленных сетей 400–690 В
• Количество полюсов: 3 - управление всеми фазами одновременно
• Номинальная мощность при AC-3, 400 В: 640 кВт - позволяет управлять крупными асинхронными двигателями
• Тип привода: ручной - операция выполняется через рукоятку, без электропривода
• Тип элемента управления: ручка-переключатель - удобна для быстрого переключения между положениями
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C
• Способ монтажа: монтажная плата - крепится на жесткую поверхность с помощью болтов
• Тип присоединения: болтовое - провода подключаются к клеммам с помощью гаек и шайб
• Комплектное устройство в корпусе: да - все детали собраны в одном герметичном корпусе
• Количество вспомогательных контактов: 0 - не имеет сигналов удалённого контроля состояния

Совместимость и монтаж

OptiSwitch DI-C5-1600-3P требует установки на прочную металлическую или деревянную монтажную плату толщиной не менее 3 мм. Для правильного монтажа используйте болты M8–M10 с моментом затяжки 10–12 Нм. Обеспечьте свободный доступ к рукоятке - она должна поворачиваться без препятствий. Посадочные отверстия соответствуют стандартным размерам для аналогичных аппаратов КЭАЗ. Перед подключением проверьте соответствие сечения кабелей: для 1600 А рекомендовано сечение 2×(120–185) мм2 медных жил. Монтаж допускается только при отключенном питании.

Безопасность и стандарты

OptiSwitch DI-C5-1600-3P соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Конструкция обеспечивает механическую блокировку - невозможно одновременно включить два противоположных положения. Корпус выполнен из самозатухающего пластика, устойчивого к воздействию масел и химикатов. IP54 позволяет использовать в условиях повышенной запылённости и влажности, например, на заводах, в цехах и на открытых площадках под навесом.

Преимущества

• Надёжная механическая конструкция - срок службы более 10 000 операций
• Интегрированный корпус снижает риск случайного прикосновения к токоведущим частям
• Реверсивный тип позволяет легко менять направление вращения двигателей
• Совместим с другими изделиями серии OptiSwitch DI - можно собирать унифицированные системы
• Не требует внешнего питания - работает полностью механически

Ограничения применения

• Не является автоматическим выключателем - не отключает при перегрузке или КЗ
• Не подходит для частого включения-выключения свыше 60 раз в час - возможен износ контактной группы
• Отсутствуют вспомогательные контакты - нельзя подключить сигнализацию или блокировки по состоянию
• Не предназначена для работы во взрывоопасных зонах - не имеет взрывозащиты
• Не следует применять вне диапазона UHL3 - при температуре ниже −25C или выше +40C возможны отказы

Примеры использования

• Переключение между основным и резервным питанием на насосной станции
• Реверс двигателя конвейера в производстве упаковки
• Отключение цепи перед техобслуживанием станка с ЧПУ
• Распределительный щит на пищевом производстве с высокой влажностью

Практические советы

• Выбирая OptiSwitch DI-C5-1600-3P, убедитесь, что ваша нагрузка не превышает 640 кВт при 400 В - иначе возможен выход из строя контактов
• Проверьте посадочный размер монтажной плиты - он должен точно совпадать с отверстиями аппарата
• При подключении используйте наконечники на проводах - это предотвратит ослабление контакта при вибрации
• Регулярно осматривайте рукоятку и механизм - при появлении заеданий смажьте шток специальной смазкой для электроконтактов
• Если нужна сигнализация состояния - выбирайте другую модель с вспомогательными контактами, например, OptiSwitch DI-C5-1600-3P-A
