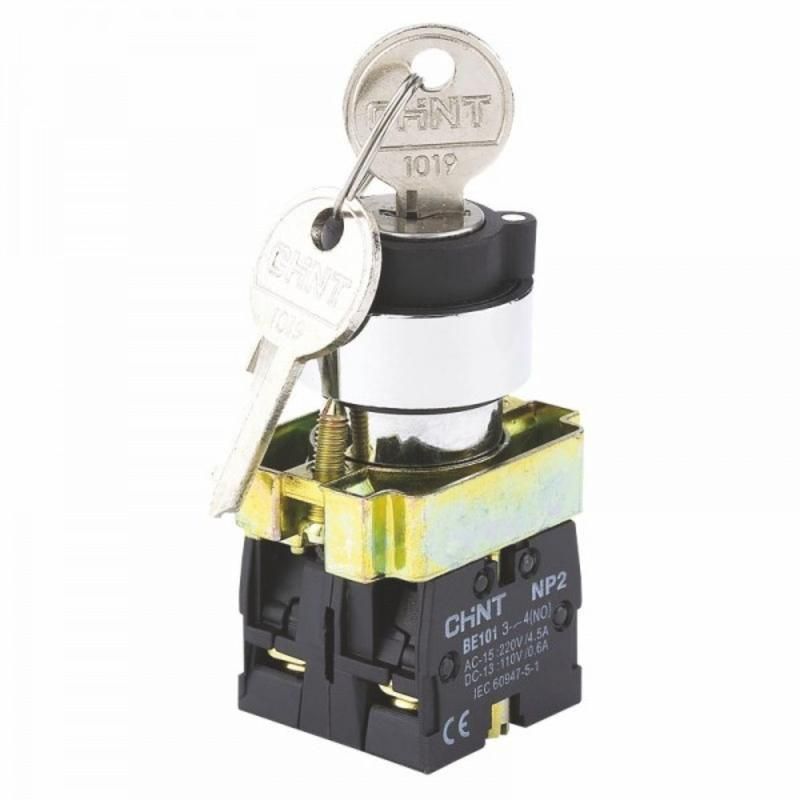

Переключатель CHINT NP2-BG25 - компактное устройство с механической фиксацией двух положений, предназначенное для ручного управления электрическими цепями в условиях с умеренной запыленностью. Модель сочетает один нормально замкнутый и один нормально открытый контакт, что делает её универсальной для задач автоматизации и контроля.

Назначение и область применения

Переключатель CHINT NP2-BG25 используется для ручного включения/выключения оборудования, переключения режимов работы или управления сигналами. Подходит для установки на пультах, щитах управления, станках, конвейерах и других устройствах, где требуется надёжная механическая коммутация. Благодаря защищённому корпусу и фиксированному положению, он эффективен там, где важна точность действия и предотвращение случайного срабатывания.

Технические характеристики

• Количество положений: 2 с фиксацией - переключатель остаётся в выбранном состоянии до ручного изменения
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) - позволяют одновременно управлять двумя цепями
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, но не от воды
• Диаметр монтажного отверстия: 22 мм - совместим с стандартными круглыми отверстиями панелей
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Цвет кнопки: чёрный - контрастный, легко различим
• Наличие переднего кольца: да - обеспечивает плотную посадку и герметизацию в панели
• Материал корпуса: алюминий с цинком - прочный, антикоррозийный, с приятным внешним видом

Совместимость и монтаж

Переключатель NP2-BG25 монтируется через отверстие диаметром 22 мм. Перед установкой проверьте толщину панели - она должна соответствовать требованиям производителя, чтобы переднее кольцо плотно прилегало. Кабели подключаются к винтовым клеммам: соблюдайте рекомендованное усилие затяжки, чтобы избежать повреждения контактов. Устройство не требует специальных инструментов - достаточно отвёртки. Отдельно стоит отметить: кнопка не снимается с лицевой стороны благодаря внутренней стопорной пластине - это исключает случайную разборку во время эксплуатации.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в помещениях с умеренным уровнем запылённости. IP40 гарантирует защиту от крупных твёрдых объектов, но не предназначено для использования в сырых средах, на улице или в местах с брызгами воды. Для таких условий следует выбирать модели с IP65 и выше.

Преимущества

• Двойные контакты с функцией самоочищения - снижают риск окисления и обеспечивают долгую работу даже при частых переключениях
• Независимые НЗ и НО контакты - можно гибко комбинировать схемы управления без модификаций
• Защита от демонтажа с лицевой стороны - увеличивает срок службы и безопасность обслуживания
• Эстетичный дизайн - материал корпуса не выгорает и сохраняет внешний вид длительное время
• Поддержка подсветки - возможно использование лампы типа BA9s (заказывается отдельно)

Ограничения применения

• Не применяйте в условиях повышенной влажности, брызг, дождя или мытья струёй воды - IP40 не обеспечивает защиту от жидкости
• Не используйте в взрывоопасных зонах - отсутствуют сертификаты ATEX или IECEx
• Работает только в температурном диапазоне, указанном производителем - не устанавливайте рядом с источниками высокого тепла
• Не допускается подключение нагрузок сверх номинальных значений - уточните максимальный ток и напряжение в паспорте изделия

Примеры использования

• Управление включением/остановкой насоса на станке - НЗ для питания, НО для сигнализации
• Выбор режима работы конвейера: “Автомат” / “Ручной”
• Аварийная остановка с индикацией состояния (при использовании подсветки)
• Переключение между двумя источниками питания в распределительном щите

Практические советы

• При монтаже в панель - используйте шайбы и гайки, входящие в комплект, чтобы избежать люфта
• Для подсветки - закажите лампу BA9s отдельно; убедитесь, что её напряжение совпадает с вашей цепью
• Проверяйте состояние контактов раз в 6–12 месяцев при интенсивном использовании - особенно в пыльных средах
• Не пытайтесь разбирать корпус - внутренние детали не рассчитаны на сервисное обслуживание
• При замене - убедитесь, что новый переключатель CHINT NP2-BG25 имеет те же параметры контактов и тип фиксации
