Переключатель NP2-BG33, 3 положения с фиксацией, 2НО IP40 | 574855 CHINT

Переключатель 3 положения с фиксацией 2НО IP40 от CHINT (артикул 574855) - это механический коммутирующий устройство с надежной фиксацией позиций, предназначенное для управления цепями в условиях средней запыленности. Подходит для установки в панели оборудования, где требуется устойчивый и контролируемый режим работы.

Назначение и область применения

Переключатель 3 положения с фиксацией 2НО IP40 используется для ручного переключения между тремя состояниями: «выключено», «включено слева», «включено справа». Каждое положение фиксируется, что исключает случайное перемещение рычага. Устройство применяется в системах автоматизации, пультах управления, тестовых стендах, станках и других устройствах, где важна точная и устойчивая коммутация двух независимых цепей.

Технические характеристики

• Количество положений: 3 (центральное - выключенное, два боковых - включенные)
• Количество нормально разомкнутых (НО) контактов: 2 (независимые, каждая пара работает в одном из боковых положений)
• Фиксация: механическая, удержание в выбранном положении до ручного перевода

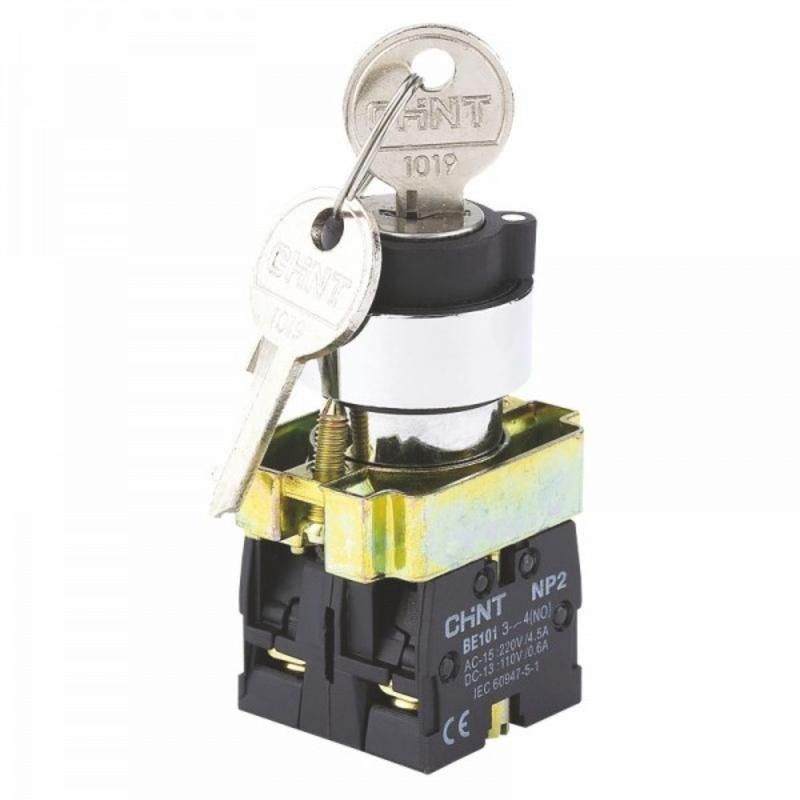

• Управление: поворотный ключ (не кнопка, не рычаг)
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Подключение: винтовые зажимы для проводов (до 2,5 мм2)
• Диаметр монтажного отверстия: 22 мм
• Цвет клавиши: черный
• Наличие переднего кольца: да (обеспечивает плотную посадку в панель)
• Количество переключающих контактов: 0 (нет переходных контактов - только НО)

Совместимость и монтаж

Переключатель 3 положения с фиксацией 2НО IP40 монтируется в панель через круглое отверстие диаметром 22 мм. Переднее кольцо фиксирует корпус в панели, предотвращая люфт. Для подключения используются винтовые клеммы - подходят медные жилы сечением до 2,5 мм2. Монтаж требует доступа с тыльной стороны панели. Устройство совместимо с лампами типа BA9s для подсветки - они устанавливаются внутрь корпуса и подключаются параллельно контактам (заказываются отдельно).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования класса IP40. Отсутствие защиты от влаги делает его непригодным для влажных помещений или мест с возможностью попадания жидкости. Конструкция не допускает случайного снятия клавиши - стопорная металлическая деталь внутри препятствует демонтажу с лицевой стороны, снижая риск несанкционированного вмешательства.

Особенности конструкции

• Двойные контакты обеспечивают надежное замыкание и имеют функцию самоочищения - уменьшают окисление и увеличивают срок службы
• Контакты независимы: можно использовать один или оба, комбинировать нагрузки без взаимного влияния
• Основание и механизм изготовлены из алюминий-цинкового сплава - прочный, антикоррозийный материал с гладкой поверхностью
• Выходы для проводов расположены так, чтобы кабели шли скрыто - минимизируется внешний беспорядок

Преимущества

• Механическая фиксация исключает самопроизвольное переключение
• Два независимых НО-контакта позволяют управлять двумя цепями одновременно
• Защита от демонтажа с лицевой стороны повышает безопасность обслуживания
• Эстетичный дизайн и качественная отделка подходят для современных пультов управления
• Готовность к интеграции с подсветкой BA9s позволяет легко добавить индикацию состояния

Ограничения применения

• Не предназначена для использования во влажных, пылевых или агрессивных средах - степень защиты IP40 не защищает от воды и мелкой пыли
• Не подходит для высоких токов свыше 10 А (не указано в спецификации - используйте согласно нагрузкам вашего проекта)
• Требуется наличие места сзади панели для подключения проводов - невозможен монтаж в тонких или закрытых корпусах
• Лампы подсветки BA9s не входят в комплект - необходимо заказывать отдельно

Примеры использования

• Выбор режима работы станка: «ручной», «полуавтоматический», «автоматический»
• Переключение между источниками питания: «основной», «резервный», «выкл»
• Управление направлением движения конвейера: «влево», «останов», «вправо»
• Тестовый пульт для проверки схем с двумя независимыми выходами

Практические советы

• Проверьте диаметр отверстия в панели - он должен точно соответствовать 22 мм, иначе возникнет люфт или трудности с установкой
• При использовании подсветки BA9s убедитесь, что напряжение лампы совпадает с рабочим напряжением вашей цепи
• Не затягивайте винтовые клеммы слишком сильно - это может повредить изоляцию провода или расколоть пластиковую часть клемника
• Для длительной эксплуатации рекомендуется периодически осматривать контакты на предмет нагрева или окисления - даже с функцией самоочищения
• Если нужна защита от влаги - рассмотрите аналоги с IP65/IP67; этот переключатель 3 положения с фиксацией 2НО IP40 подходит только для сухих помещений
