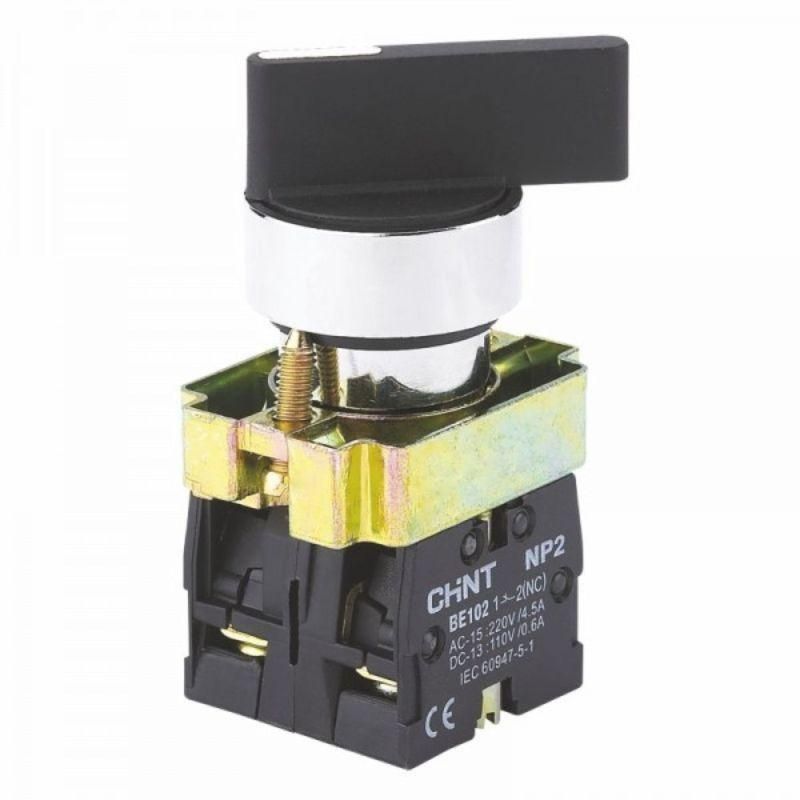

Переключатель NP2-BJ45, 2 положения возвратом, 1НО+1НЗ, IP40 (R) | 573997 CHINT

Переключатель CHINT NP2-BJ45 - компактное устройство с механическим управлением, предназначенное для коммутации цепей в автоматизированных системах. Благодаря двум рабочим положениям с самовозвратом и сочетанию одного нормально открытого и одного нормально закрытого контакта, он обеспечивает надёжную смену состояния цепей без фиксации - идеален для временного включения оборудования или сигнализации.

Назначение и область применения

Переключатель CHINT NP2-BJ45 используется там, где требуется кратковременное воздействие на цепь - например, для запуска, остановки, сброса или тестирования устройства. Подходит для установки на пультах управления, щитах автоматики, станках, конвейерах и других промышленных объектах. Применяется в системах, где важна безопасность: после освобождения рукоятки переключатель автоматически возвращается в исходное положение, предотвращая случайное длительное включение.

Технические характеристики

• Количество положений: 2 (рабочее и начальное)
• Механизм: с самовозвратом - после отпускания рукоятки возвращается в исходное состояние
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов до 2,5 мм2
• Управление: поворотная удлинённая рукоятка - позволяет легко управлять даже в условиях ограниченного доступа
• Диаметр монтажного отверстия: 22 мм - совместим с типовыми круглыми отверстиями в панелях
• Цвет рукоятки: чёрный - высокая видимость, контрастный на светлом фоне
• Степень защиты: IP40 - защищает от твёрдых частиц крупнее 1 мм, но не от воды и брызг

Совместимость и монтаж

Переключатель CHINT NP2-BJ45 монтируется в панель через круглое отверстие диаметром 22 мм. Устройство фиксируется резьбовым креплением с гайкой сзади. Для правильной установки проверьте толщину панели - она должна соответствовать допустимому диапазону, указанному в документации производителя. Кабели подключаются к винтовым клеммам: соблюдайте полярность при подключении НО и НЗ контактов. Не используйте силовые инструменты при затяжке - достаточно легкого усилия, чтобы избежать повреждения пластиковой корпуса.

Безопасность и стандарты

Степень защиты IP40 означает, что переключатель CHINT NP2-BJ45 защищён от попадания твёрдых предметов размером более 1 мм - например, от отломанных частей изоляции или металлической стружки. Однако он не рассчитан на работу во влажной среде, под душем, в помещениях с повышенной влажностью или на улице. Не применяйте в местах, где возможны брызги воды, масла или химических жидкостей.

Преимущества

• Автоматический возврат снижает риск ошибочного включения - особенно важно в аварийных и сервисных режимах
• Сочетание НО и НЗ контактов позволяет управлять двумя цепями одновременно - например, включить один прибор и выключить другой
• Удлинённая рукоятка обеспечивает комфортное управление даже при установленном кожухе или в труднодоступных местах
• Винтовой тип подключения гарантирует долговечное соединение без необходимости специальных инструментов

Ограничения применения

• Не предназначена для работы в условиях влажности, пылевых или агрессивных сред - IP40 недостаточно для таких условий
• Не рекомендуется использовать в качестве постоянного переключателя - механизм рассчитан на частые возвраты, а не на длительное удержание в одном положении
• Не подходит для коммутации мощных нагрузок выше указанных в техпаспорте - максимальный ток/напряжение не указаны, поэтому применять следует только в слаботочных цепях (до 5 А, 250 В переменного тока - типичный порог для аналогичных моделей)
• Не имеет световой индикации - нельзя определить текущее положение визуально без внешнего контрольного элемента

Примеры использования

• Кнопка “Сброс” на пульте станка - при нажатии останавливает процесс и возвращает систему в исходное состояние
• Тестовый переключатель в распределительном шкафу - активирует сигнал тревоги только при удержании
• Ручной запуск насоса в системе орошения - работает только пока держишь рукоятку
• Интерфейс управления вентилятором в помещении с ограниченным доступом - рукоятка выступает за край панели

Практические советы

• При замене старого переключателя сверьте диаметр отверстия - 22 мм требует точного соответствия
• Подключайте провода плотно, но без перегрузки винтов - ослабленный контакт вызывает нагрев и отказ
• Не используйте в составе взрывозащищённых систем - отсутствуют сертификаты ATEX или IECEx
• Для увеличения срока службы избегайте частых ударов и вибраций - механизм чувствителен к механическим нагрузкам
• Если нужна защита от брызг - выбирайте модель с IP65 или выше; этот переключатель CHINT NP2-BJ45 - только для сухих внутренних помещений
