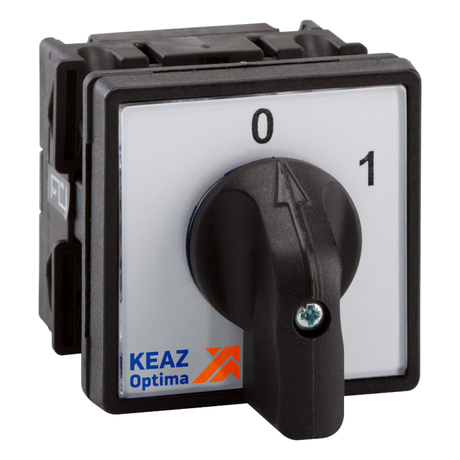

Переключатель кулачковый OptiSwitch 4G10 107 U R014 КЭАЗ 138261

Переключатель кулачковый 4G10-107-U-R014 от КЭАЗ - компактное встраиваемое устройство с поворотной рукояткой и трёхпозиционным управлением, предназначенное для коммутации цепей переменного и постоянного тока до 10 А. Подходит для установки на монтажную плату в распределительных щитах и управления оборудованием с необходимостью выбора режимов работы.

Назначение и область применения

Переключатель кулачковый 4G10-107-U-R014 используется для ручного переключения электрических цепей в трех положениях: «вкл.-выкл.-вкл». Благодаря наличию нейтрального положения позволяет безопасно отключить нагрузку без автоматического возврата в активное состояние. Применяется в системах управления станков, конвейеров, насосов, освещения и других устройств, где требуется явный выбор режима работы с возможностью полного отключения.

Технические характеристики

• Номинальный ток: 10 А - выдерживает нагрузку до 10 ампер при длительной работе
• Максимальное рабочее напряжение: 690 В - подходит для сетей до 690 В переменного или постоянного тока
• Число полюсов: 1 - управляет одной электрической цепью
• Число положений: 3 - «вкл», «выкл» (нейтральное), «вкл» - два активных состояния с разрывом цепи в середине
• Количество нормально открытых (НО) контактов: 2 - используются для замыкания цепи в двух положениях
• Род тока: AC/DC - совместим с переменным и постоянным током
• Степень защиты: IP44 - защищён от брызг воды и предметов более 1 мм, но не герметичен
• Способ монтажа: на монтажную плату - устанавливается через отверстие 48×48 мм
• Максимальное сечение кабеля: 2.5 мм2 - допустимо подключение проводов до этого размера
• Климатическое исполнение: У3 - работает при температуре от −25C до +40C и в условиях повышенной влажности
• Тип подключения: винтовой зажим - надёжное соединение с помощью болтов
• Габариты передней панели: 48×48 мм - соответствует стандартному размеру для встраивания

Совместимость и монтаж

Переключатель кулачковый 4G10-107-U-R014 устанавливается в панель с прямоугольным отверстием 48×48 мм. Для монтажа потребуется подготовить место в корпусе или шкафу, закрепить устройство фиксирующими элементами (обычно идут в комплекте), затем подключить провода сечением до 2.5 мм2 к винтовым клеммам. Перед подключением проверьте соответствие напряжения и тока нагрузки заявленным значениям. Устройство не требует внешнего питания - полностью механическое.

Безопасность и стандарты

Изделие соответствует техническому условию ТУ3424-068-05758109-2012. Степень защиты IP44 обеспечивает защиту от попадания капель воды и сторонних предметов, что делает его подходящим для помещений с умеренной запылённостью и влажностью. Не предназначено для использования во взрывоопасных средах или под прямыми струями воды.

Преимущества

• Наличие нейтрального положения снижает риск случайного включения оборудования
• Поворотная рукоятка даёт четкую визуальную индикацию текущего положения
• Компактный размер 48×48 мм легко интегрируется в стандартные панели
• Поддержка переменного и постоянного тока увеличивает универсальность применения
• Конструкция с двумя НО контактами позволяет реализовать схемы с двумя активными состояниями

Ограничения применения

• Не подходит для установки в помещениях с высокой степенью запыления или постоянным воздействием жидкости - IP44 недостаточно для таких условий
• Запрещено использовать при токе выше 10 А - возможен перегрев и выход из строя
• Не рекомендован для частого циклического переключения (>100 раз в час) - срок службы контактов ограничен
• Не имеет световой индикации - необходимо дополнительно контролировать положение визуально

Примеры использования

• Выбор режима работы станка: «работа», «останов», «обслуживание»
• Управление освещением в цеху: «полная яркость», «выключено», «резервное освещение»
• Переключение между источниками питания: основной / выключен / резервный генератор
• Локальный контроль насосной системы: «вкл», «выкл», «циркуляция»

Практические советы

• При монтаже используйте провода с жилами, зачищенными на 8–10 мм - так обеспечивается плотный контакт в винтовых зажимах
• Обязательно отключите питание перед подключением - даже при нейтральном положении есть риск напряжения на входе
• Проверьте посадочный размер 48×48 мм перед заказом - не все панели имеют точное соответствие
• Для частого использования выбирайте модели с резиновым колпачком на рукоятке - хотя здесь он не предусмотрен, можно установить самостоятельно
• Переключатель 4G10-107-U-R014 от КЭAZ оптимален для сборки в щитах серии OptiSwitch 4G - совпадают размеры и тип крепления
