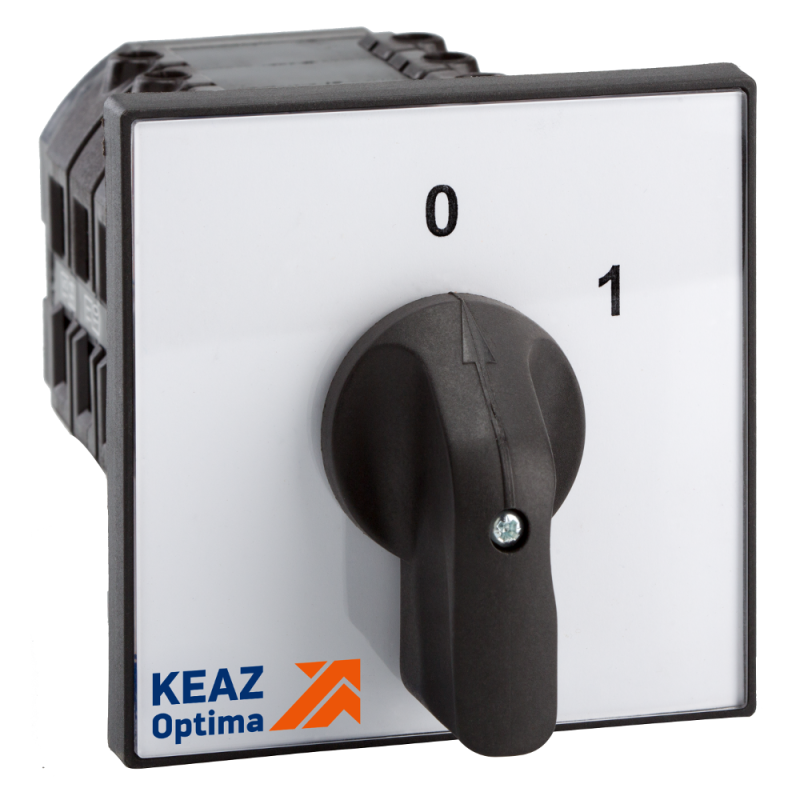

Переключатель OptiSwitch 4G63-92-U-R214| 291030 | КЭАЗ

Переключатель OptiSwitch 4G63-92-U-R214 от КЭАЗ - это четырёхполюсный кулачковый переключатель с номинальным током 63 А и двумя положениями рукоятки, предназначенный для коммутации силовых цепей в распределительных щитах. Модель OptiSwitch 4G63-92-U-R214 обеспечивает надёжное управление трёхфазными нагрузками с возможностью перехода в нейтральное положение.

Назначение и область применения

Perеключатель OptiSwitch 4G63-92-U-R214 используется для ручного включения/выключения и переключения трёхфазных электрических цепей. Подходит для установки в распределительных щитах, где требуется безопасное отключение питания оборудования. Применяется в системах автоматизации, на станках, конвейерах, насосных станциях и других объектах с высокой степенью ответственности.

Технические характеристики

• Тип изделия: кулачковый переключатель
• Номинальный ток: 63 А
• Количество полюсов: 4
• Максимальное рабочее напряжение переменного тока: 690 В
• Тип элемента управления: поворотная рукоятка
• Количество положений: 2 (включено / выключено + нейтральное)
• Наличие нейтрального положения: да - позволяет полностью отключить все полюса без замыкания
• Степень защиты: IP44 - защищён от брызг воды и предметов диаметром более 1 мм
• Размер передней панели: 88×88 мм
• Способ монтажа: на монтажную плату (панельный монтаж)
• Конструкция: встраиваемое устройство
• Количество вспомогательных контактов: 0
• Нормативный документ: ТУ3424-068-05758109-2012

Совместимость и монтаж

Переключатель OptiSwitch 4G63-92-U-R214 устанавливается в панель через прямоугольное отверстие 88×88 мм. Для монтажа потребуется предварительно просверленное отверстие соответствующих размеров. Устройство крепится с помощью фиксирующего кольца сзади. Обратите внимание: отсутствие вспомогательных контактов означает, что сигналы управления должны подаваться отдельно - например, через внешние реле или контроллеры. Переключатель совместим со штатной проводкой до 690 В AC и рассчитан на работу в условиях, исключающих попадание жидкости внутрь корпуса.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-068-05758109-2012. Степень защиты IP44 обеспечивает безопасную эксплуатацию в помещениях с повышенной влажностью, но не допускает прямого воздействия струи воды или погружения. Наличие нейтрального положения снижает риск случайного запуска оборудования при обслуживании. Работа с переключателем требует соблюдения правил электробезопасности: отключение питания перед работой, использование средств индивидуальной защиты.

Преимущества

• Высокий номинальный ток (63 А) позволяет управлять мощными нагрузками без дополнительных аппаратов
• Четыре полюса обеспечивают полное отключение всех фаз и нейтрали (при наличии)
• Нейтральное положение гарантирует механическую разъединённость цепи - важно для безопасности при ремонте
• Поворотная рукоятка удобна для операторского управления и легко фиксируется в крайних положениях
• Компактный форм-фактор (88×88 мм) экономит место в щитах

Ограничения применения

• Не предназначен для частых переключений - кулачковые механизмы имеют ограниченный ресурс на износ
• Отсутствие вспомогательных контактов исключает возможность прямой сигнализации состояния переключателя
• IP44 недостаточно для открытых площадок или мест с постоянным орошением - не использовать вне помещений
• Не рекомендуется для автоматических систем без внешнего управления - только ручное управление
• Запрещена работа при напряжении выше 690 В AC или постоянном токе - не проверялась совместимость с DC

Примеры использования

• Отключение трёхфазного двигателя на станке перед техобслуживанием
• Выбор режима работы конвейера (работа / останов / нейтраль)
• Ручное переключение между основным и резервным источником питания в щите
• Локальный аварийный выключатель в зонах с высокими требованиями к безопасности

Практические советы

• При монтаже убедитесь, что отверстие в панели точно соответствует 88×88 мм - иначе переключатель не закрепится
• Используйте кабели сечением не менее 10–16 мм2 для тока 63 А - проверьте соответствие по таблицам ПУЭ
• Не затягивайте клеммы слишком сильно - это может повредить контактные группы внутри устройства
• При необходимости контроля состояния переключателя - подключите внешний индикатор или датчик положения
• Регулярно осматривайте рукоятку и механизм на наличие заеданий - смазывать можно только специализированными составами, не содержащими масла
• Артикул 291030 - это точный идентификатор модели OptiSwitch 4G63-92-U-R214; используйте его при заказе запчастей или аналогов
