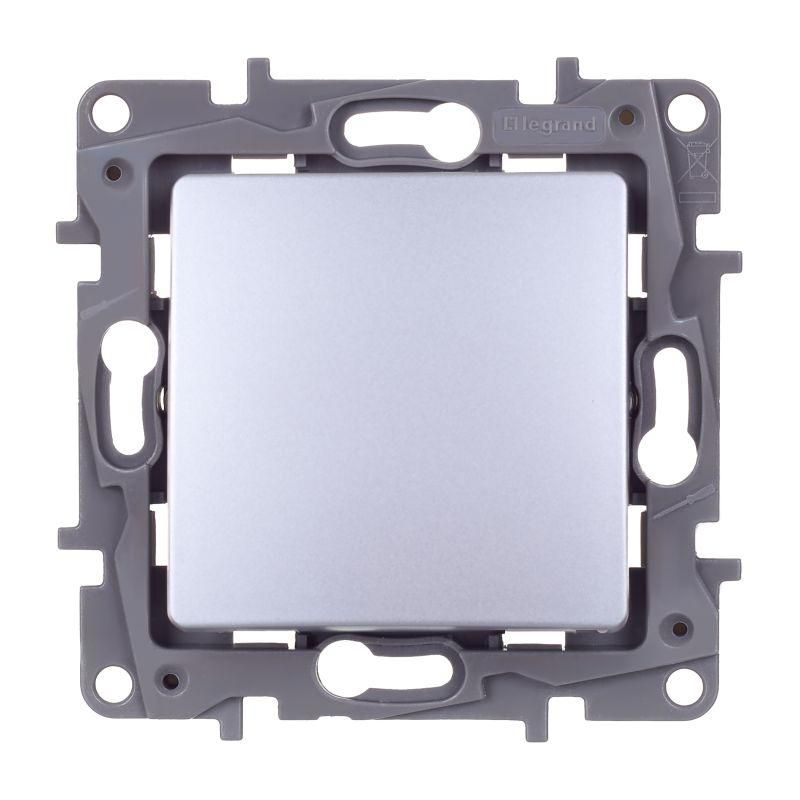

Переключатель перекрёстный одноклавишный Etika 10АХ 250В винтовые зажимы - алюминий 672449 Legrand

Переключатель перекрестный одноклавишный 10А 250В винтовые зажимы алюминий от Legrand (серии Etika, артикул 672449) предназначен для управления светом или другой нагрузкой из трех и более точек. Он работает в паре с проходными переключателями и подходит для скрытой установки в стене.

Назначение и область применения

Этот перекрестный переключатель используется в сложных схемах управления освещением, когда требуется включить или выключить одну группу светильников с трех и более мест. Например: в длинном коридоре, на лестнице между этажами или в спальне с выходами из двух дверей. Его устанавливают между двумя проходными переключателями - именно так формируется цепочка управления. Подходит для жилых домов, офисов, больниц, гостиниц и других помещений, где важна удобная управляемость освещением и вентиляцией.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузки до 2,2 кВт при 220 В (например, несколько LED-светильников или один мощный потолочный светильник)
• Номинальное напряжение: 250 В - рассчитан на работу в бытовых сетях переменного тока 220–240 В
• Количество клавиш: одна - управление одним контуром
• Способ подключения: винтовые зажимы - надежное соединение с проводами сечением до 2,5 мм2
• Способ монтажа: внутренний (скрытый) - устанавливается в подрозетник глубиной не менее 45 мм
• Габариты: 76×76×45 мм - соответствует стандартным подрозетникам 68–70 мм
• Степень защиты: IP20 - защищает от прикосновения пальцами, но не от воды и пыли; подходит только для сухих помещений
• Материал корпуса: термопласт - устойчив к нагреву и механическим воздействиям
• Цвет и отделка: алюминий, глянцевая поверхность - элегантный внешний вид, легко моется
• Без подсветки - не имеет индикации положения
• Не содержит галогенов - безопаснее при горении, соответствует экологическим нормам

Совместимость и монтаж

Переключатель перекрестный одноклавишный 10А 250В винтовые зажимы алюминий совместим только с проходными переключателями (двухпозиционными). Сам по себе он не может работать автономно - нужен минимум два проходных переключателя на концах цепи. Монтируется в стандартный металлический или пластиковый подрозетник. Клеммы позволяют затягивать медные провода сечением 0,75–2,5 мм2. Не используйте многожильные провода без оконцовки - они могут ослабнуть при затяжке. Для фиксации используются два винта и распорные элементы - механизм плотно сидит в коробке. Накладка снимается перед установкой, чтобы не повредить её при запрессовке.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электросетей. Защита от случайного прикосновения обеспечена конструкцией клавиши и корпуса - пальцы не могут достать до контактов даже при частично снятой накладке. Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве. Соответствует ГОСТ Р 50030.2 и IEC 60669-1. IP20 исключает применение во влажных зонах (ванная, бассейн, улица).

Преимущества

• Улучшенная контактная группа - меньше нагрева и долгий срок службы при постоянной нагрузке
• Прочные винтовые зажимы - обеспечивают надежную фиксацию проводов без необходимости периодической подтяжки
• Клавиша из стойкого материала - не деформируется при длительном использовании, не желтеет
• Четкая механика включения - чувствуется уверенный щелчок, что снижает вероятность неверного положения
• Глянцевая поверхность - легко протирать, не собирает пыль, хорошо сочетается с другими изделиями серии Etika

Ограничения применения

• Не применяется в условиях повышенной влажности - IP20 не защищает от брызг и пара
• Не подходит для управления нагрузками выше 10 А - нельзя использовать для теплых полов, мощных обогревателей или двигателей
• Требует обязательного наличия двух проходных переключателей - сам по себе не функционирует
• Не имеет подсветки - невозможно определить положение в темноте
• Не рекомендован для установки в старых деревянных коробках без заземления - возможны проблемы с безопасностью

Примеры использования

• Управление светом в длинном коридоре: три точки - вход, середина, выход
• Освещение лестницы: первый переключатель у входа, второй - на первом этаже, третий - на втором
• Спальня с двумя дверями: можно выключить свет у кровати и у входа, не вставая
• Общественные туалеты: управление светом с двух сторон двери и рядом с умывальником

Практические советы

• При монтаже проверьте соответствие сечения проводов - не используйте провода тоньше 0,75 мм2 или толще 2,5 мм2
• Затягивайте винты равномерно, без усилия - перетяжка может повредить клеммы
• Перед подключением убедитесь, что схема собрана правильно: перекрестный переключатель всегда находится между двумя проходными
• Если планируете заменить существующий переключатель - сверьте тип схемы: если раньше был обычный, то новую схему придется перепроектировать
• При сборке системы используйте провода одного цвета для каждого участка цепи - это упрощает диагностику
• Переключатель Legrand Etika 672449 совместим с рамками и накладками этой же серии - не меняйте их на другие бренды без проверки совместимости
