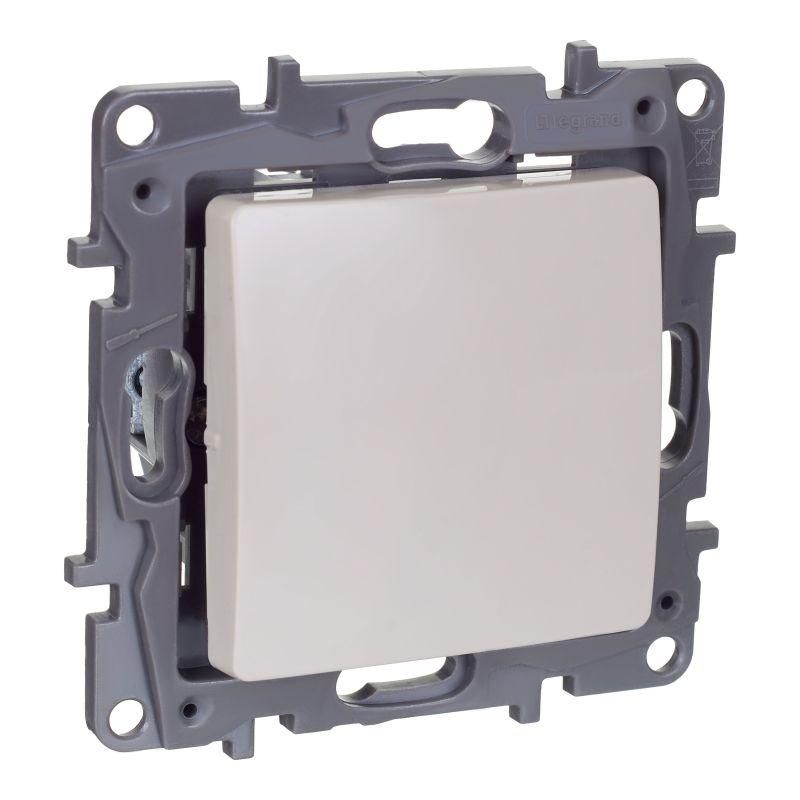

Переключатель перекрёстный одноклавишный Etika 10АХ 250В винтовые зажимы - слоновая кость 672349 Legrand

Переключатель перекрестный одноклавишный 10А 250В винтовые зажимы слоновая кость от Legrand (серии Etika, артикул 672349) предназначен для управления светом или другой нагрузкой из трех и более точек. Он работает в составе многоуровневой системы с проходными переключателями, обеспечивая надежное и безопасное переключение цепи.

Назначение и область применения

Этот перекрестный переключатель используется в схемах управления освещением, вентиляцией или другими нагрузками, где требуется включать/выключать устройство с трех и более мест. Например: длинный коридор, многоквартирный дом с лестницей, спальня с выходом из двух дверей. Устройство устанавливается между двумя проходными переключателями - именно так формируется система «три точки управления». Подходит для жилых помещений, офисов, больниц, школ и других объектов с внутренней проводкой.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузки до 2,2 кВт при 220 В (например, несколько светодиодных светильников или один мощный прибор).
• Номинальное напряжение: 250 В - рассчитан на работу в бытовых сетях переменного тока 220–240 В.
• Схема подключения: перекрестная - имеет четыре контакта для соединения с двумя проходными переключателями.
• Способ подключения: винтовые зажимы - обеспечивают плотный и долговечный контакт с медным проводом сечением до 2,5 мм2.
• Степень защиты: IP20 - защищает от прикосновения пальцами и крупными предметами, но не от воды и пыли; применяется только во внутренних установках.
• Материал корпуса: термопласт - устойчив к нагреву, не горюч, соответствует требованиям безопасности.
• Цвет: бежевый («слоновая кость») - сочетается с большинством интерьерных решений.
• Габариты: 76×76×45 мм - стандартный размер для рамочных механизмов.
• Подсветка: отсутствует - не требует дополнительного питания, не создает помех.
• Не содержит галогенов - экологически безопасный материал, не выделяет токсичных веществ при возгорании.

Совместимость и монтаж

Переключатель перекрестный одноклавишный 10А 250В винтовые зажимы слоновая кость совместим с любыми проходными переключателями серии Etika и аналогичными моделями с тем же типом крепления. Монтаж выполняется внутри стеновой коробки (скрытый способ). Крепление осуществляется на распорные лапки и шурупы - механизм фиксируется в монтажной коробке диаметром 68–70 мм. Накладка легко снимается для обслуживания. Для правильной работы необходимо соблюдать схему подключения: входящий и исходящий провода от двух проходных переключателей подключаются к четырем клеммам, расположенным попарно (L1/L2 и L3/L4). Перед подключением обязательно отключите питание.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Конструкция предотвращает случайное прикосновение к токоведущим частям благодаря глубоко расположенной клавише и изолирующим элементам. Корпус выполнен из самозатухающего термопласта, что снижает риск распространения пламени. Отсутствие галогенов делает его безопаснее при возможном перегреве.

Преимущества

• Улучшенная контактная группа - меньше нагрев, выше срок службы даже при частых переключениях.
• Прочные винтовые зажимы - надежно удерживают провода, не требуют периодической подтяжки.
• Прочный корпус - выдерживает механические воздействия при монтаже и эксплуатации.
• Стойкая клавиша - не деформируется, не желтеет со временем, сохраняет внешний вид.
• Глянцевая отделка - легко моется, не собирает пыль, хорошо сочетается с современными рамками.

Ограничения применения

• Не предназначен для наружной установки - IP20 не защищает от влаги и пыли.
• Не подходит для управления нагрузками выше 10 А - нельзя использовать для электрокотлов, тепловых завес, мощных насосов.
• Требует обязательного наличия двух проходных переключателей - не работает самостоятельно.
• Не имеет подсветки - невозможно определить положение клавиши в темноте без дополнительного освещения.

Примеры использования

• Управление светом в длинном коридоре: три точки - вход, середина, выход.
• Освещение лестницы: первый этаж, площадка, второй этаж.
• Спальня с двумя дверями: у входа и у кровати.
• Общественные туалеты с несколькими входами.

Практические советы

• При замене старого переключателя внимательно зарисуйте схему подключения - перекрестные модели имеют свои особенности, отличные от обычных и проходных.
• Проверьте сечение проводов: для 10 А рекомендовано минимум 1,5 мм2, лучше - 2,5 мм2.
• Избегайте перегрузки: суммарная мощность всех управляемых приборов не должна превышать 2,2 кВт.
• При использовании в системе с LED-светильниками убедитесь, что они совместимы с переключателями без подсветки - некоторые дешевые LED-лампы могут мерцать при отключенном состоянии, если используются с переключателями на подсветку.
• Выбирайте рамки серии Etika - они точно подходят по форме и цвету, обеспечивая единый дизайн.
