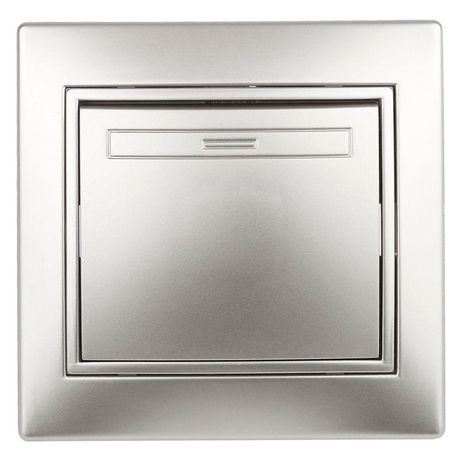

Переключатель промежуточный 1-кл. СП Plano 1-108-03 10А IP20 250В алюм. Intro Б0053820 ЭРА

Переключатель промежуточный 10А 250В IP20 алюминий СУ Plano 1-108-03 - устройство для управления светом из трёх и более мест, совместимое с системами скрытой проводки. Бренд Intro, артикул 1-108-03, изготовлен из негорючего термопласта с матовым алюминиевым покрытием и предназначены для внутренней установки в подрозетники.

Назначение и область применения

Переключатель промежуточный 1-108-03 используется в схемах управления освещением, где требуется включение/выключение одного источника света из трёх и более точек - например, в длинных коридорах, лестницах, спальнях с выходом из двух сторон. Он работает в паре с двумя проходными переключателями. Подходит для жилых домов, офисов, общественных зданий. Применяется исключительно в сетях переменного тока до 250 В и нагрузке до 10 А.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Схема подключения: перекрёстный (промежуточный)
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Количество клавиш: одна
• Тип подключения: винтовые клеммы с двумя отверстиями каждая
• Материал корпуса: негорючий термопласт
• Цвет и отделка: матовый алюминий, без дополнительного покрытия
• Крепление: винтовое, с монтажными лапками
• Способ монтажа: внутренний, скрытый (в подрозетник)
• Комплектация: в сборе с одиночной рамкой
• Галогены: отсутствуют
• Имеет монтажную панель: да

Совместимость и монтаж

Переключатель промежуточный 1-108-03 совместим с другими изделиями серии Plano. Монтаж выполняется в стандартный подрозетник диаметром 68 мм. Клеммы расположены вертикально - это упрощает прокладку проводов и позволяет легко организовать шлейфовое соединение между соседними выключателями через два отверстия на каждой клемме. Устройство фиксируется в подрозетнике либо за счёт монтажных лапок, либо с помощью винтов. Для установки нескольких переключателей в один блок используйте многоместные рамки: 1-502-xx (двухпостовая), 1-503-xx (трёхпостовая), 1-504-xx (четырёхпостовая). Цветовой код xx=03 соответствует алюминиевому оттенку.

Безопасность и стандарты

Изделие выполнено из самозатухающего термопласта, не содержащего галогенов - снижает риск распространения пламени и выделения токсичных веществ при перегреве. Соответствует требованиям безопасности для бытовых и коммерческих электроустановок. IP20 указывает на отсутствие защиты от влаги - не применяйте в помещениях с повышенной влажностью (ванная, баня, бассейн) или на улице.

Преимущества

• Две точки подключения на клеммах - возможность шлейфового соединения без дополнительных перемычек
• Жёсткая монтажная панель обеспечивает устойчивую фиксацию в подрозетнике
• Матовая поверхность не царапается и не отражает блики
• Рамка в комплекте - не требует докупки отдельно
• Совместимость с широкой линейкой рамок серии Plano

Ограничения применения

• Не предназначен для работы во влажных средах - IP20 не защищает от брызг и пара
• Не подходит для мощных нагревательных приборов или двигателей выше 10 А
• Только для внутреннего монтажа - нельзя использовать в открытой проводке
• Не является проходным переключателем - обязательно нужен парный проходной переключатель в начале и конце цепи

Примеры использования

• Освещение лестницы: три точки управления - вход на первый этаж, середина лестницы, выход на второй этаж
• Коридор длиной более 10 метров: управление светом с обоих концов и в центре
• Спальня с двумя выходами: включение света у кровати и у двери
• Общественные зоны: туалеты, подъезды, административные помещения с несколькими входами

Практические советы

• При монтаже проверьте соответствие сечения провода - для 10 А рекомендовано минимум 1,5 мм2 медного провода
• Затягивайте винты клемм равномерно, чтобы не повредить пластик и не ослабить контакт
• Если устанавливаете несколько переключателей рядом - выбирайте одну рамку подходящей вместимости (например, 1-503-03 для трёх алюминиевых модулей)
• Не путайте с проходным переключателем: этот - промежуточный, он всегда находится между двумя проходными
• При замене старого устройства - отключите питание, даже если кажется, что выключатель “выключен”
