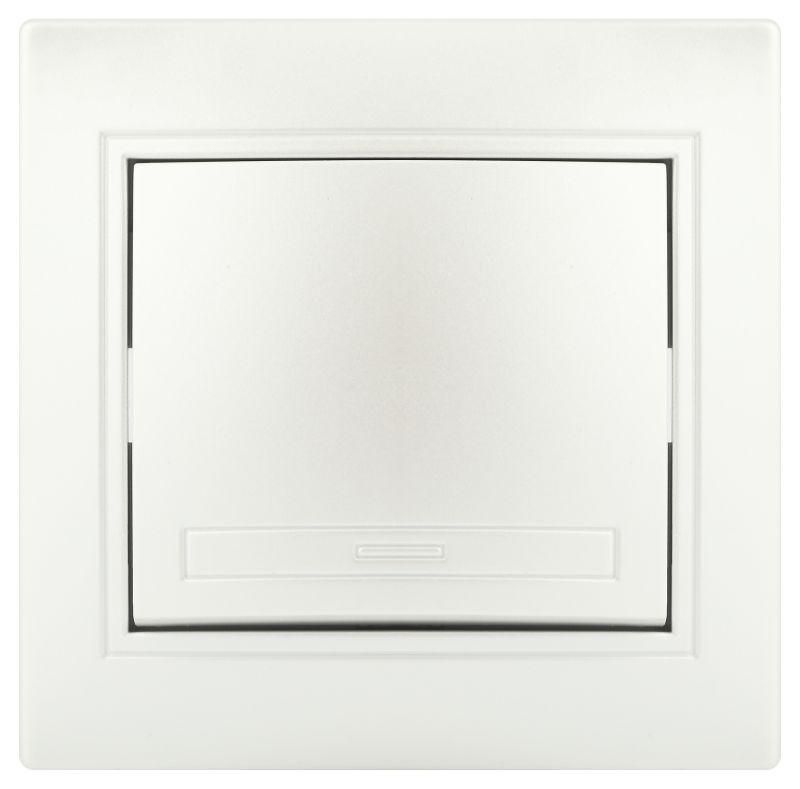

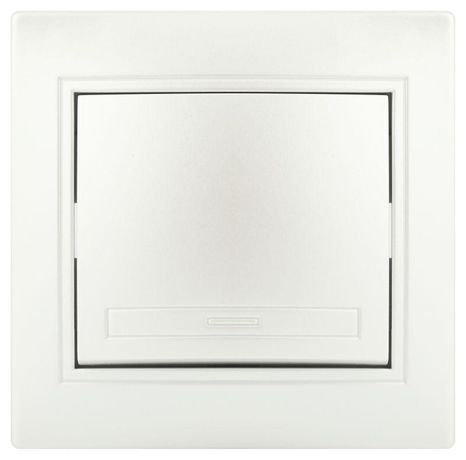

Переключатель промежуточный 1-кл. СП Plano 1-108-06 10А IP20 250В перламутр Intro Б0053825 ЭРА

Переключатель промежуточный Plano 1-108-06 - одноклавишный устройство для коммутации цепей в схемах трёхпозиционного управления светом, например, в длинных коридорах или лестницах. Бренд Intro, артикул 1-108-06, рассчитан на работу в бытовых и легкопромышленных сетях до 10 А и 250 В.

Назначение и область применения

Переключатель промежуточный Plano 1-108-06 используется в схемах управления освещением, где требуется включение/выключение одного источника света из трёх и более точек. Пример: вход в дом - коридор - спальня. Подходит для жилых помещений, офисов, общественных зданий. Монтируется внутри стен, совместим с подрозетниками стандартной глубины.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка для обычных ламп и светодиодных светильников;
• Номинальное напряжение: 250 В - работает в сети 220–240 В переменного тока;
• Способ монтажа: внутренний - устанавливается в подрозетник, не выступает за уровень стены;
• Тип управления: клавиша - классический механический переключатель с чётким щелчком;
• Схема подключения: перекрестный - предназначен для средней точки в трёхточечной схеме управления;
• Подключение: винтовые клеммы - надёжное соединение проводов сечением до 2,5 мм2;
• Количество клавиш: одна - управление одной группой освещения;
• Материал корпуса: термопласт - негорючий, ударопрочный, устойчив к деформациям;
• Степень защиты: IP20 - защита от прикосновения пальцами, но не от воды и пыли - применяется только во внутренних помещениях;
• Отделка: матовый перламутр - не бликует, маскирует следы пыли и потёртостей;
• Монтажная плата: да - есть фиксирующие элементы для установки в рамку;
• Крепление: винтовое - можно закрепить как на монтажные лапки, так и на винты в подрозетнике.

Совместимость и монтаж

Perеключатель промежуточный Plano 1-108-06 совместим с любыми подрозетниками стандарта ГОСТ 24957. Клеммы расположены вертикально - это упрощает прокладку проводов и снижает риск перегиба. Каждая клемма имеет два отверстия - позволяет подключать провода в шлейфовую схему между несколькими выключателями без дополнительных перемычек. Для установки нескольких единиц в один подрозетник используйте многоместные рамки: 1-502-xx (двухпостовая), 1-503-xx (трёхпостовая), 1-504-xx (четырёхпостовая). Цветовые коды рамок соответствуют цвету устройства - перламутр (11) совместим с другими оттенками серии Plano.

Безопасность и стандарты

Изделие выполнено из самозатухающего термопласта, что соответствует требованиям пожарной безопасности. Соответствует нормам для бытовых электроустановок. IP20 исключает применение в сырых местах - ванных комнатах, банях, на улице. Не рекомендуется использовать в условиях повышенной запылённости без дополнительной герметизации.

Преимущества

• Удобная вертикальная расстановка клемм - минимизирует перегибы проводов при монтаже;
• Два отверстия на каждой клемме - экономят время и материалы при организации шлейфа;
• Гибкая система крепления - можно фиксировать как на лапках, так и на винтах, что важно при старых или повреждённых подрозетниках;
• Матовая отделка - не требует частой уборки, не царапается легко;
• Совместимость с широкой линейкой рамок серии Plano - единый стиль при многочисленных выключателях.

Ограничения применения

• Не предназначен для внешнего монтажа - IP20 не защищает от влаги и пыли;
• Не подходит для мощных нагревательных приборов - максимальная нагрузка 10 А (до 2,2 кВт);
• Не используется в качестве основного выключателя - только как промежуточный в трёхточечной схеме;
• Не совместим с системами автоматического управления (например, умным домом) без дополнительных модулей.

Примеры использования

• Лестница с тремя уровнями: выключатель у входа, промежуточный на площадке, второй выключатель на этаже - все три работают через один Perеключатель промежуточный Plano 1-108-06;
• Длинный коридор с выходами в две комнаты - три точки управления одним светильником;
• Общий свет в гостиной, управляемый с двух дверей и с кровати - здесь нужен один промежуточный и два проходных выключателя.

Практические советы

• При монтаже проверьте, чтобы провода были плотно затянуты в клеммах - слабый контакт вызывает нагрев и выход из строя;
• Если у вас несколько выключателей в ряд - выбирайте подходящую рамку (1-502-xx, 1-503-xx и т.д.) заранее, чтобы сохранить эстетичный вид;
• При замене старого выключателя - отключите питание, даже если он кажется “выключенным” - в схемах с промежуточными выключателями фаза может быть на любом контакте;
• Не используйте этот переключатель как проходной - он отличается схемой внутренних контактов; для проходных нужны другие модели (например, 1-107-06);
• При использовании в деревянном доме - соблюдайте минимальные расстояния от горючих материалов, хотя материал сам по себе негорючий.
