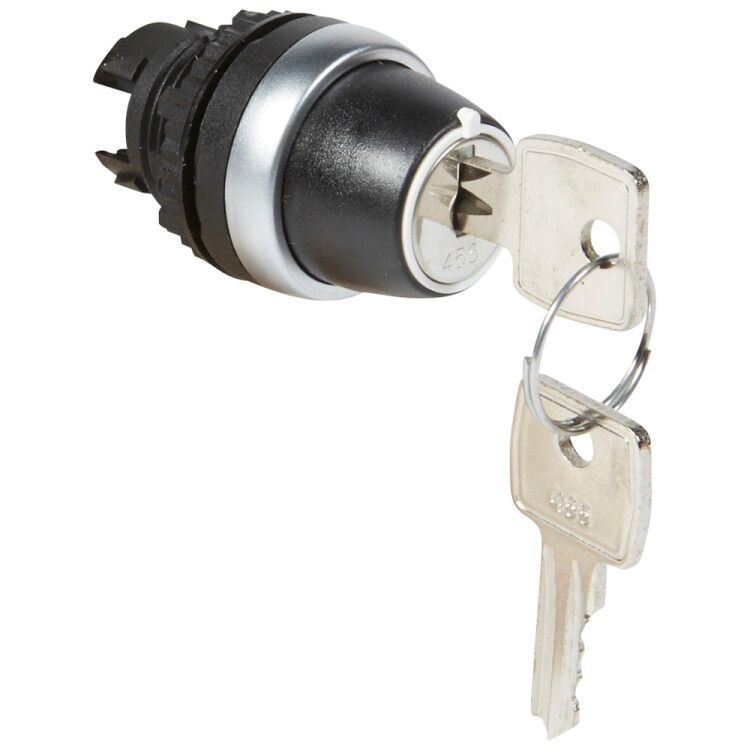

Переключатель с ключом № 455 - Osmoz для комплектации без подсветки IP 66 3 положения фиксацией и Ключ 90° | 023963 Legrand

Переключатель с ключом 3-позиционный с фиксацией 90 градусов IP66 от Legrand (артикул 023963) - это надёжное устройство для ручного управления оборудованием в условиях повышенной запылённости и воздействия воды. Подходит для установки на панели станков, щитов и других промышленных объектов.

Назначение и область применения

Этот переключатель используется для выбора одного из трёх рабочих режимов оборудования: например, «Выключено», «Работа» и «Резерв». Ключевой механизм обеспечивает безопасное управление - доступ к переключению есть только у оператора с ключом. Применяется там, где важна защита от случайного вмешательства и высокая степень герметичности: на производственных линиях, в пищевой и химической промышленности, на насосных станциях, в системах вентиляции и кондиционирования.

Технические характеристики

• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Количество положений: 3 - каждое фиксируется при повороте ключа
• Угол поворота между положениями: 90 градусов - чёткая, предсказуемая механика
• Тип фиксации: с фиксацией - ключ остаётся в выбранном положении до принудительного вынимания
• Диаметр отверстия для монтажа: 22 мм - совместим со стандартными круглыми отверстиями
• Тип изделия: головка переключателя - монтируется в панель, не требует корпуса
• Наличие переднего кольца: да - защищает зону монтажа и улучшает эргономику
• Цвет элементов управления: серебро - контрастный, легко заметный
• Цвет переднего кольца: хром - устойчивый к царапинам и коррозии

Совместимость и монтаж

Переключатель с ключом 3-позиционный с фиксацией 90 градусов IP66 (Legrand 023963) устанавливается в панель через круглое отверстие диаметром 22 мм. Переднее кольцо плотно прилегает к поверхности, исключая провисание и попадание влаги. Для подключения используются клеммы на задней части устройства - они рассчитаны на ток до 5 А (по стандарту Legrand Osmoz). Монтаж выполняется с помощью фиксирующей гайки, которая затягивается с тыльной стороны. Убедитесь, что толщина панели не превышает 4–6 мм - иначе гайка не сможет надёжно закрепить устройство.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-5-1 для коммутирующих аппаратов в промышленных системах. Высокий класс защиты IP66 позволяет использовать переключатель в помещениях с частой мойкой, на открытых площадках и в агрессивных средах. Конструкция выполнена из прочного пластика и металлических компонентов, устойчивых к ультрафиолету и химическим веществам. Нет внутренних контактов под напряжением - безопасно при обслуживании при отключенном питании.

Преимущества

• Физическая блокировка ключом снижает риск неквалифицированного вмешательства
• Чёткая фиксация в каждом из трёх положений исключает самопроизвольное переключение
• Металлическое переднее кольцо и серебристые элементы обеспечивают долговечность и эстетику
• IP66 защищает от внешних факторов - меньше простоев из-за поломок
• Совместим с серией Osmoz - можно заменить аналогичные модели без изменения монтажных размеров

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду - IP66 не равнозначен IP68
• Не имеет встроенного светового индикатора - нельзя визуально определить текущее положение без внешнего сигнала
• Максимальный ток - 5 А; для нагрузок выше требуется использование контактора
• Ключ не является универсальным - он специфичен для этого экземпляра, дубликаты необходимо заказывать отдельно

Примеры использования

• Выбор режима работы станка: «Автоматический», «Ручной», «Заблокировано»
• Управление системой аварийного освещения: «Выкл.», «Тест», «Работа»
• Переключение между источниками питания: «Основной», «Резервный», «Отключено»
• Контроль доступа к опасным участкам: ключ выдаётся только обслуживающему персоналу

Практические советы

• При монтаже проверьте глубину отверстия - слишком глубокое может помешать фиксации гайки
• Используйте резиновые прокладки вокруг отверстия, если панель сделана из мягкого материала
• Для многократного использования рекомендуется регулярно смазывать механизм ключа графитовой смазкой
• Храните ключи в специально отведённом месте - потеря ключа делает переключатель бесполезным
• Если нужен индикационный сигнал - подключите внешний светодиодный указатель параллельно контактам переключателя
