Исполнительный механизм переключателя ХB4 на 3 положения с замком, фиксацией EKF PROxima | XB4BG3F

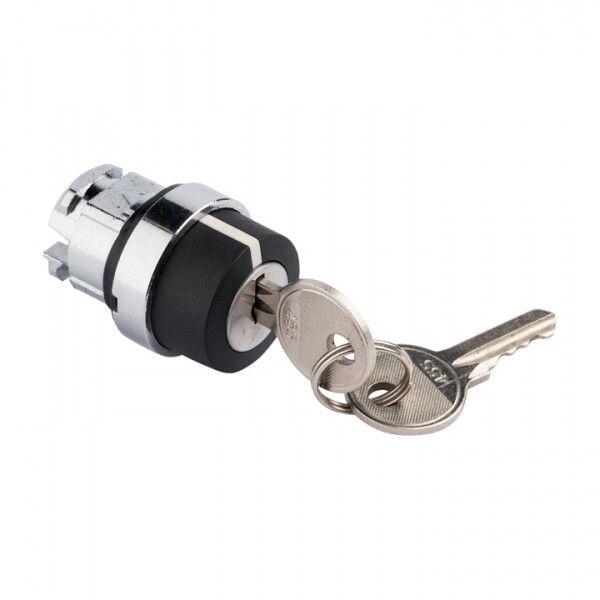

Исполнительный механизм переключателя ХB4 на 3 положения с замком и фиксацией - механический коммутирующий элемент серии PROxima от EKF, предназначенный для надёжного управления технологическими процессами в условиях повышенной запылённости и влаги. Артикул xb4bg3f обеспечивает три устойчивых положения с механической фиксацией и защитой IP54.

Назначение и область применения

Исполнительный механизм переключателя ХB4 на 3 положения с замком и фиксацией используется для ручного управления оборудованием, требующего выбора одного из трёх состояний: например, «включено–выключено–резерв» или «быстро–медленно–останов». Применяется в системах управления электроприводами, постах кнопочном управлении, ВРУ, АВР и других устройствах, где важна точная и безопасная установка режима работы.

Технические характеристики

• Тип элемента управления: ключевой переключатель с механической фиксацией
• Количество положений: 3 - каждое зафиксировано механически, без самовозврата
• Тип изделия: механический переключатель, не имеет электронных компонентов
• Фиксация: с замком - положение сохраняется до ручного перевода ключа
• Диаметр отверстия для монтажа: 22 мм - совместим со стандартными панельными отверстиями
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает внутрь в достаточном количестве для нарушения работы) и брызг воды с любого направления
• Материал корпуса: металл - прочный, устойчив к механическим воздействиям
• Переднее кольцо: есть - обеспечивает плотную посадку и эстетичный вид при установке в панель
• Линза: круглая - равномерное освещение при использовании с индикацией
• Цвет: черный - снижает блики, хорошо сочетается с промышленным дизайном

Совместимость и монтаж

Исполнительный механизм переключателя ХB4 на 3 положения с замком и фиксацией устанавливается в панель через отверстие диаметром 22 мм. Для монтажа требуется стандартный зажимной механизм, входящий в комплект. Переключатель совместим с контактными модулями серии XB4 - можно выбрать нужное количество и тип контактов (НО/ЗА) в зависимости от задачи. Установка возможна в распределительные щиты, пульты управления, станционные посты. Не требует внешнего питания - работает исключительно механически.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования, работающего в сетях переменного тока до 660 В и постоянного тока до 400 В при частоте 50/60 Гц. Конструкция исключает случайное переключение благодаря механической фиксации. Защита IP54 позволяет использовать устройство в помещениях с высокой запылённостью или вероятностью попадания брызг воды - например, на производстве, в цехах, на объектах ЖКХ.

Преимущества

• Механическая фиксация каждого положения предотвращает случайное переключение
• Металлический корпус повышает долговечность и устойчивость к вибрациям
• Наличие переднего кольца обеспечивает плотную посадку и защиту от деформации панели
• Стандартный диаметр 22 мм - легко заменить аналоги других производителей
• Поддерживается гибкая сборка: можно комбинировать с различными контактными группами и световыми индикаторами

Ограничения применения

• Не предназначен для эксплуатации в условиях постоянного погружения в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Не рекомендован для использования во взрывоопасных средах - отсутствует взрывозащита
• Не подходит для частого переключения более 10 раз в минуту - механические детали имеют ограниченную цикличность
• Требуется наличие свободного места вокруг отверстия для поворота ключа - угол поворота составляет около 90° между положениями

Примеры использования

• Выбор режима работы насоса: «Автоматический» – «Ручной» – «Выключен»
• Управление конвейером: «Быстрая скорость» – «Медленная» – «Стоп»
• Переключение между источниками питания в системе АВР: «Основной» – «Резервный» – «Отключено»
• Ручное управление приводом люка или шлюза на производстве

Практические советы

• При монтаже проверьте глубину панели - корпус механизма xb4bg3f выступает назад, требует минимум 30 мм свободного пространства внутри шкафа
• Используйте только оригинальные контактные модули серии XB4 - несовместимые компоненты могут вызвать отказ или перегрев
• Для условий с высокой вибрацией дополнительно закрепите корпус болтами через крепёжные отверстия на задней части
• Если планируете использование с индикацией - выбирайте модели с линзой, совместимой с LED-индикаторами 22 мм
• Не используйте силовые клещи при установке - давление на край корпуса может повредить внутренние контакты
