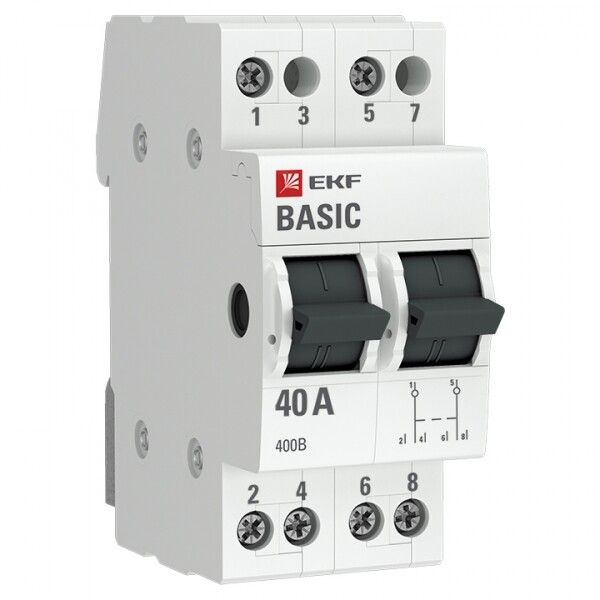

Переключатель трехпозиционный ТПС-63 2P 40А PROxima EKF TPS240

Трехпозиционный переключатель ТПС-63 2P 40А от EKF PROxima - это механический выключатель-разъединитель для безопасного переключения между двумя источниками питания, например, основной сетью и генератором, с номинальным током до 40 А. Подходит для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Трехпозиционный переключатель ТПС-63 2P 40А предназначен для ручного переключения электрической цепи между двумя положениями: «вверх» - один источник, «вниз» - другой, «центральное» - выключенное состояние. Он не предназначен для частых включений/выключений, но обеспечивает надежную коммутацию при редком переключении. Применяется в системах ввода резерва (АВР), где требуется переход с основной сети на автономный источник (генератор, ИБП), а также для реверса маломощных двигателей. Устройство работает как разъединитель - физически отделяет цепь от питания для обслуживания.

Технические характеристики

• Номинальный ток: 40 А - способен длительно проводить ток до этого значения без перегрева
• Номинальное напряжение: 230 В переменного тока (AC)
• Количество полюсов: 2 - управляет двумя фазами одновременно (например, L1 и L2)
• Способ монтажа: на DIN-рейку шириной 17,5 мм - совместим со стандартными щитами
• Модульная ширина: 2 модуля (36 мм) - занимает минимум места в щите
• Максимальное сечение кабеля: 16 мм2 - позволяет подключать медные жилы до этого размера
• Глубина монтажа: 71 мм - учитывать при проектировании глубины щита
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40C до +40C и повышенной влажности, типично для помещений в России
• Цвет: светло-серый - соответствует цветовой гамме изделий EKF PROxima

Совместимость и монтаж

Трехпозиционный переключатель ТПС-63 2P 40А монтируется на стандартную DIN-рейку типа TS35. Для подключения используются зажимы с винтовым креплением - затяжка должна выполняться моментом 1–1,5 Нм, чтобы избежать повреждения пластиковых деталей. Кабель сечением более 16 мм2 не допускается - возможен перегрев и деформация зажимов. Перед монтажом необходимо отключить питание и проверить отсутствие напряжения. После установки убедитесь, что рычаг легко перемещается между всеми тремя позициями без заеданий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 30011.5.1-2012 и МЭК 60947-5-1-2003 - эти стандарты регламентируют безопасность и надежность коммутационных устройств. Трехпозиционный переключатель ТПС-63 2P 40А имеет функцию механической блокировки, предотвращающую случайное включение в среднее положение. Однако он не оснащен автоматическим отключением при перегрузке - для защиты цепи необходима внешняя автоматическая защита (автоматический выключатель или предохранители).

Преимущества

• Простая и надежная механическая конструкция - нет электроники, которая может выйти из строя
• Чётко выраженные позиции переключения - исключает нештатные состояния
• Совместимость с сериями EKF PROxima - легко заменяется другими элементами того же бренда
• Низкая стоимость по сравнению с автоматическими АВР
• Поддержка двухполюсного подключения - удобно для трехфазных систем с использованием двух фаз

Ограничения применения

• Не предназначена для частого включения/выключения - не подходит для управления двигателями с частыми реверсами
• IP20 - нельзя использовать во влажных помещениях, на улице или в местах с высокой запыленностью
• Отсутствует автоматическое отключение - требует обязательной установки внешнего автомата
• Не поддерживает три фазы - для трёхфазных систем нужен трёхполюсный аналог (TPS-63 3P)
• Не имеет сигнализации положения - невозможно определить текущую позицию без визуального контроля

Примеры использования

• Переключение с городской сети на дизель-генератор в домашнем или офисном АВР
• Реверсирование насоса или вентилятора с ручным управлением
• Отключение участка цепи для ремонта - вместо отсоединения проводов
• Выбор источника питания в системах с двумя входами (например, два трансформатора)

Практические советы

• При выборе устройства убедитесь, что ваша сеть - однофазная 230 В, а не трёхфазная 400 В - ТПС-63 2P 40А не рассчитан на линейное напряжение
• Для долговечности не используйте силу при переключении - рычаг должен двигаться свободно
• Обязательно подпишите каждую позицию («Сеть», «Генератор», «Выкл») - это снижает риск ошибок при эксплуатации
• Проверьте соответствие сечения кабеля - использование жил больше 16 мм2 может вызвать нагрев и выход из строя
• Если вам нужна защита от перегрузки - параллельно установите автоматический выключатель на 40 А
• Артикулы TPS240 и TPS-2-40 - это те же изделия, просто разные форматы обозначения. Уточните у поставщика, какой номер указать в заказе.
