Переключатель трехпозиционный 2P 63А EKF Basic | tps-2-63

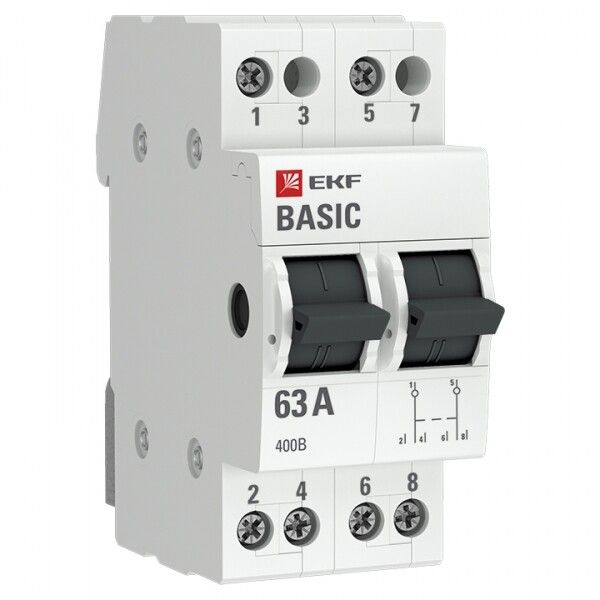

Трехпозиционный переключатель ТПС-63 2P 63А от EKF - устройство для ручного переключения двухполюсных цепей переменного тока между двумя положениями. Применяется в распределительных щитах с DIN-рейкой, особенно там, где требуется выбор между источниками питания или режимами работы оборудования. Артикулы tps-2-63 и tps263 соответствуют модели из серии Basic.

Назначение и область применения

Трехпозиционный переключатель ТПС-63 2P 63А предназначен для ручного переключения двухпроводных цепей между двумя состояниями: «вверх», «выкл», «вниз». Он не является автоматическим выключателем - используется исключительно для коммутации под нагрузкой при необходимости выбрать один из двух источников питания или перевести оборудование в другой рабочий режим.

• Подходит для управления питанием станков, насосов, систем освещения с резервным источником.
• Часто применяется в промышленных щитах, где требуется физический контроль над переключением цепей.
• Идеален для сценариев, когда нельзя допустить случайного включения - например, при обслуживании одного участка сети при работающем другом.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 63 А - способен работать длительно при такой нагрузке без перегрева
• Количество полюсов: 2 - управляет двумя проводами одновременно (L1 и L2)
• Количество переключающих контактов: 2 - два набора контактов, которые замыкаются в зависимости от положения рычага
• Количество НО контактов: 1 - один нормально открытый контакт, который активируется только в одном крайнем положении
• Способ монтажа: на DIN-рейку шириной 2 модуля (17,5 мм)
• Максимальное сечение кабеля: 16 мм2 - позволяет подключать медные жилы до этого размера
• Глубина монтажа: 71 мм - учитывать при проектировании корпуса щита
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости
• Тип толкателя: рычаг - удобен для ручного управления, легко визуально определить текущее положение
• Цвет: серый - совместим со стандартной цветовой гаммой комплектующих EKF

Совместимость и монтаж

Трехпозиционный переключатель ТПС-63 2P 63А устанавливается на стандартную DIN-рейку типа TS35. Ширина 2 модуля позволяет разместить его рядом с другими автоматическими выключателями или УЗО без перегрузки пространства.

• Подключение осуществляется через зажимы на передней панели - затяжка клемм должна выполняться моментом 1,5–2,0 Нм.
• Не рекомендуется использовать с кабелями меньше 1,5 мм2 - малые сечения плохо фиксируются в зажимах.
• При установке в щите обеспечьте свободный доступ к рычагу - он не имеет защиты от случайного нажатия.
• Совместим с другими изделиями серии Basic от EKF - можно собирать унифицированные щиты.

Безопасность и стандарты

Трехпозиционный переключатель ТПС-63 2P 63А соответствует требованиям ГОСТ 30011.5.1-2012 и МЭК 60947-5-1-2003 - стандартам для аппаратов управления и коммутационных устройств. Сертификаты подтверждают соответствие механической прочности, теплостойкости и долговечности контактов.

IP20 не обеспечивает защиту от внешних воздействий - устройство следует устанавливать внутри закрытых щитов. Не используйте вне помещений или в сырых средах без дополнительной защиты.

Преимущества

• Простая и надёжная механическая конструкция - минимум деталей, мало что может сломаться.
• Ясная визуальная индикация положения - рычаг четко показывает, включен ли один или второй контур.
• Высокая коммутационная способность - выдерживает частые переключения под нагрузкой до 63 А.
• Совместимость с популярными решениями EKF Basic - легко интегрируется в существующие системы.

Ограничения применения

• Не предназначен для автоматического отключения при перегрузках или КЗ - требует внешнего защиты (например, автомата или предохранителя).
• IP20 - нельзя использовать во влажных помещениях, на улице или в местах с риском попадания пыли и брызг.
• Не имеет функции блокировки - при необходимости безопасности лучше выбирать модели с замком (например, ВРЭ или MS).
• Не рассчитан на работу с постоянным током - только переменный ток 230 В AC.

Примеры использования

• Переключение между основным и резервным источником питания в системе автономного освещения.
• Выбор между двумя насосами в системе водоснабжения - один работает, второй в standby.
• Ручное переключение между двумя линиями питания на производственной линии для проведения техобслуживания одной из них.
• Управление нагревательными элементами с возможностью отключения обоих каналов для ремонта.

Практические советы

• Перед монтажом проверьте, что сечение кабеля не превышает 16 мм2 - большие жилы не войдут в клеммы.
• Обязательно отключите питание перед подключением - даже при выключенном положении есть риск наличия напряжения на входных клеммах.
• При сборке щита оставьте минимум 50 мм свободного места вокруг переключателя - это упрощает доступ к рычагу и снижает риск перегрева.
• Если нужна блокировка положения - используйте дополнительные замки или переходите на модель с функцией блокировки (например, ВРЭ).
• Для частого переключения (более 10 раз в день) регулярно проверяйте состояние контактов - они могут окисляться при работе под нагрузкой.
