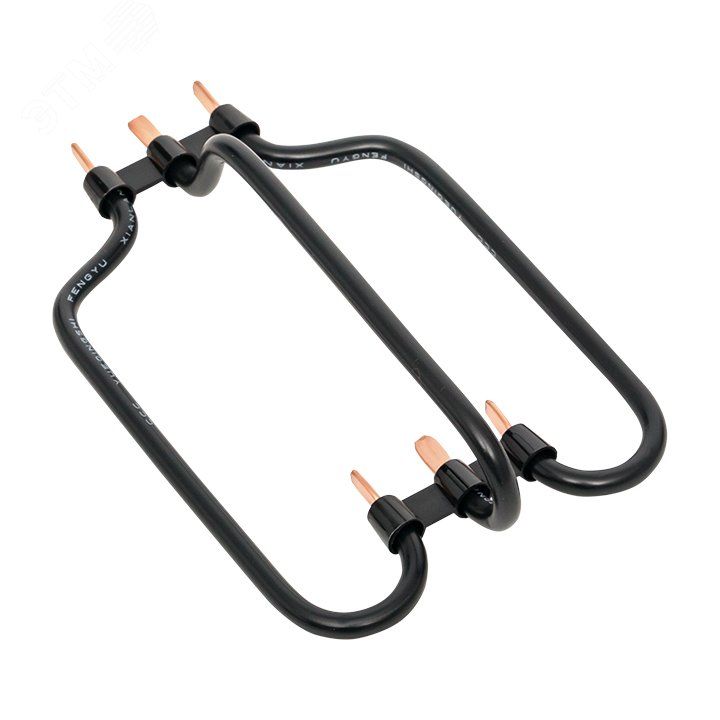

Перемычка 3P модульная межуровневая (125 мм) EKF PROxima | jbl-3-125

Перемычка 3P модульная межуровневая (125 мм) PROxima EKF - элемент коммутации для соединения трёх фаз в автоматических выключателях на смежных модулях распределительного щита. Артикул jbl-3-125 обеспечивает надёжный контакт без лишних проводов, снижает риск ошибок при сборке и ускоряет монтаж.

Назначение и область применения

Перемычка 3P модульная межуровневая (125 мм) PROxima EKF используется для создания электрической связи между тремя полюсами автоматических выключателей, установленных на соседних уровнях в DIN-рейке. Применяется в силовых щитах жилых, офисных и промышленных объектах - например, при группировке нагрузок по фазам, подключении трёхфазных двигателей или организации питания оборудования с общей защитой.

Технические характеристики

• Количество полюсов: 3
• Межуровневое расстояние: 125 мм
• Тип установки: монтируется на DIN-рейку, совместим с модулями шириной 18 мм
• Материал контактов: медный сплав с серебряным покрытием
• Изоляция: самозатухающий термопластик, соответствует требованиям UL94 V-0

Совместимость и монтаж

Перемычка 3P модульная межуровневая (125 мм) PROxima EKF совместима с автоматическими выключателями серии PROxima EKF и аналогичными устройствами с шагом 125 мм между центрами клемм. Устанавливается путём вставки в клеммы выключателей - без инструментов. Контакты имеют защёлкивающуюся форму, что исключает случайное выпадение. Для правильной установки проверьте соответствие ширины корпуса и глубины клеммного зажима - не используйте с устройствами других серий без подтверждённой совместимости.

Безопасность и стандарты

Произведена в соответствии с требованиями IEC 60947-1 и ГОСТ Р 50030.2. Перемычка 3P модульная межуровневая (125 мм) PROxima EKF не содержит галогенов, не выделяет токсичных веществ при нагреве. Материалы изоляции устойчивы к возгоранию и поддерживают горение только при наличии внешнего источника пламени.

Преимущества

• Устраняет необходимость вручную соединять фазы проводами - снижает время монтажа на 30–50%
• Гарантированное качество контакта благодаря точному изготовлению и серебряному покрытию
• Стандартная длина 125 мм позволяет использовать её в большинстве типовых щитов без подрезки
• Чёткая цветовая маркировка и форма обеспечивают быстрый визуальный контроль при осмотре

Ограничения применения

Не применяется для соединений с другими расстояниями между клеммами - например, 17,5 мм или 22,5 мм. Не предназначен для работы в условиях постоянного механического воздействия, вибраций выше нормы или открытых помещениях без защиты от пыли и влаги. Недопустимо использование с выключателями, имеющими увеличенную глубину клемм - возможна плохая посадка и перегрев.

Примеры использования

• Подключение трёхфазного насоса через автоматический выключатель с последующим питанием группы светильников по фазам
• Объединение трёх однофазных автоматов в одну группу для управления системой вентиляции
• Сборка щита для малого производства, где требуется минимизация числа соединительных проводов

Практические советы

• Перед установкой убедитесь, что все автоматы находятся в положении «Выкл» - даже при отключенном питании есть опасность замыкания
• Проверяйте плотность посадки перемычки: если она легко качается - возможно, не до конца вошла в клемму
• При комплектации щита используйте одинаковые модели автоматов - различия в форме клемм могут помешать установке
• Запасайтесь запасными перемычками 3P модульной межуровневой (125 мм) PROxima EKF - они часто требуются при доработках щитов
