Перемычка для AVK6 3п UK6/3 Klemsan 474143

Перемычка для AVK6 3п UK6/3 Klemsan 474143
Перемычка для AVK6 3п UK6/3 Klemsan 474143

Товарные предложения:

Перемычка для AVK6 3п UK6/3 Klemsan 47414324.04.202638 шт. 245,99 ₽

шт.
от 13 дней
15 лет на рынке
Более 10 000 довольных клиентов
Счёт за 15 минут
Ценим ваше время
Подбор аналогов
Поможем найти замену и аксессуары
Доставка по всей РФ
Бережная упаковка каждого заказа
Любая форма оплаты
Наличный и безналичный расчёт

Описание

Характеристики

Сертификаты

Аналоги

Описание

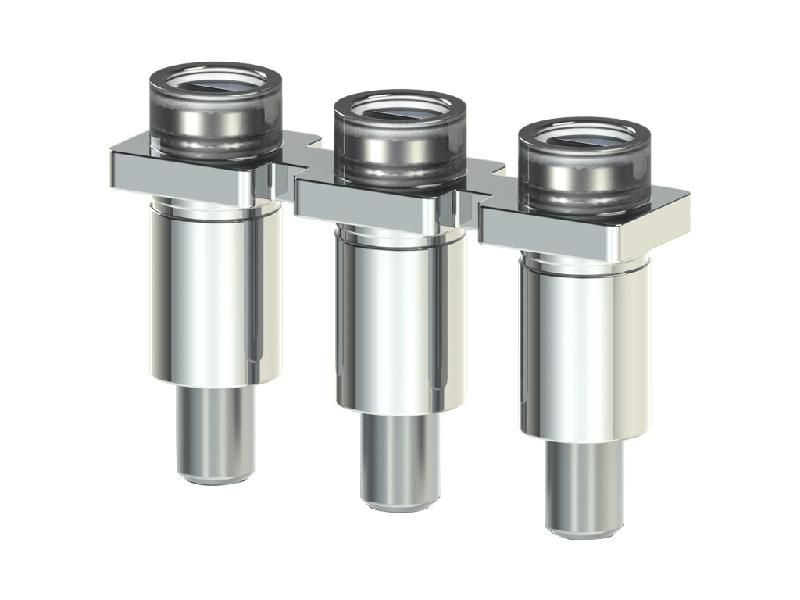

Перемычка для клеммной колодки 3-полюсная UK6/3 от Klemsan предназначена для соединения трёх соседних контактов на клеммной колоде типа UK6, обеспечивая надёжный токопроводящий путь без необходимости внешней проводки. Артикул 474143 используется там, где требуется быстрый и безопасный распределение фазного напряжения между несколькими устройствами.

Назначение и область применения

Перемычка 3-полюсная UK6/3 применяется для создания последовательного соединения между тремя контактными зажимами на клеммной колодке стандарта UK6. Она заменяет внешние перемычки из провода - ускоряет сборку, снижает риск перепутать фазы и исключает случайные ослабления соединений. Подходит для установки в щитах управления, автоматических выключателях, устройствах защиты и других системах, использующих клеммы UK6.

Технические характеристики

  • Число полюсов: 3
  • Тип совмещаемой клеммной колодки: UK6
  • Максимальный рабочий ток: до 15 А (по стандарту UK6)
  • Рабочее напряжение: до 500 В переменного тока
  • Материал контактов: медный сплав с никелированием
  • Изоляция: самозагасающий полиамид (UL94 V-0)
  • Цвет: белый

Совместимость и монтаж

Перемычка UK6/3 совместима только с клеммными колодками серии UK6 от Klemsan и аналогичными моделями, имеющими одинаковый шаг контактов (5 мм) и форму гнезд. Устанавливается просто: вставьте её в три смежных гнезда клеммы до характерного щелчка. Нельзя использовать с другими типами клемм (например, UK10, UK18 или DIN-рейка с другим шагом). Перед монтажом убедитесь, что питание отключено - даже при малых токах есть риск поражения.

Безопасность и стандарты

Перемычка соответствует требованиям IEC 60947-7-1 для компонентов коммутационных устройств. Материал корпуса имеет класс горючести UL94 V-0 - не распространяет пламя. Применяется в соответствии с правилами электроустановок ПУЭ и ГОСТ Р 50030.5.1.

Преимущества

  • Заменяет многожильную проводку - экономит место внутри шкафа
  • Фиксируется механически - не выпадает при вибрации
  • Не требует инструментов для установки
  • Защищённая изоляция предотвращает КЗ при близком расположении элементов
  • Стандартный цвет позволяет легко определить тип перемычки визуально

Ограничения применения

  • Не высокочастотные цепи - рассчитана только на сетевые частоты 50–60 Гц
  • Не рекомендовано применение в средах с постоянным воздействием масла, растворителей или агрессивных химикатов
  • Не предназначен для работы при температуре выше +85 C
  • Не следует использовать вместо автономных выключателей или аппаратов защиты

Примеры использования

  • Подключение нескольких тепловых реле в одном ряду на DIN-рейке
  • Распределение фазы L1 между тремя входами автоматического выключателя
  • Объединение выходов трёх датчиков контроля уровня в одной групповой точке
  • Создание обходного пути в цепях управления станков и конвейеров

Практические советы

  • Выбирая перемычку, проверяйте номер модели клеммной колодки - UK6/3 работает **только** с UK6, другие типы не подходят
  • При использовании в плотном монтаже следите за тем, чтобы соседние перемычки не задевали друг друга - возможна пробойная дуга
  • Для обслуживания достаточно потянуть перемычку UK6/3 рукой - она легко извлекается без повреждения клемм
  • Артикул 474143 можно заказывать запасными партиями - они часто теряются при ремонте, а найти точно такую же сложно
  • Не забудьте отметить на схеме наличие этой перемычки - особенно если система будет обслуживать другой специалист

Характеристики

Бренд

KLEMSAN

Артикул производителя

474143

Глубина

20 мм.

Ширина

15 мм.

Высота

5 мм.

Вес

0.005 кг.

Сертификаты

340_26.03.15_Klemsan

PDF
