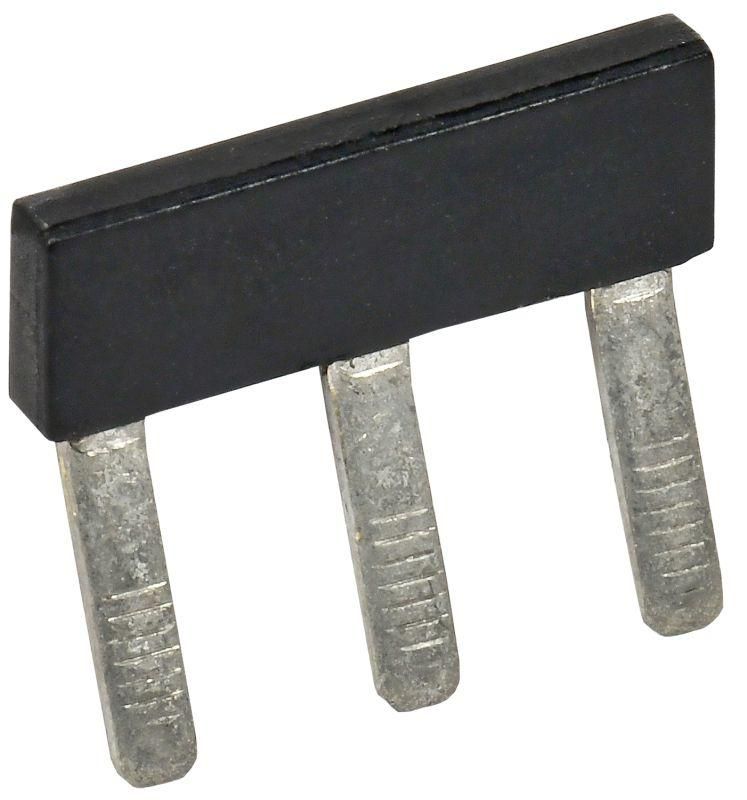

Перемычка гребенчатая для CTS-F 4мм2 3PIN | YCT14-00-K03-004-EC-3P IEK

Перемычка гребенчатая для CTS-F 4 мм2 3PIN от IEK позволяет быстро соединить три клеммы в одной группе, снижая время монтажа и уменьшая количество проводов. Эта модель предназначена для работы в распределительных щитах с кабелями сечением до 4 мм2.

Назначение и область применения

Перемычка гребенчатая для CTS-F 4 мм2 3PIN используется для создания электрических связей между соседними клеммами на клеммных колодках серии CTS-F. Применяется в силовых цепях с низкими и средними нагрузками - например, в автоматических выключателях, УЗО, контакторах, реле и других устройствах, установленных на DIN-рейке. Подходит для сборки щитов в жилых, коммерческих и промышленных объектах.

Технические характеристики

• Номинальный ток: 6 А - допустимый постоянный ток через каждую перемычку;
• Номинальное напряжение: 800 В - максимальное рабочее напряжение, безопасное для изоляции;
• Сечение кабеля: 4 мм2 - совместима с проводниками этого сечения, зафиксированными в клеммах CTS-F;
• Количество контактов: 3 шт. - соединяет три последовательные клеммы;
• Способ монтажа: втычной - вставляется прямо в клеммы без инструментов;
• Исполнение: кабельная перемычка - не имеет внешних проводов, полностью внутри клеммного блока.

Совместимость и монтаж

Перемычка гребенчатая для CTS-F 4 мм2 3PIN совместима исключительно с клеммными колодками серии CTS-F от IEK. Монтируется просто: вставьте её в нужные клеммы до характерного щелчка. Не используйте с другими сериями (например, CTS, CTS-S, CTS-M) - контактные площадки отличаются по форме и шагу. Для надёжного соединения убедитесь, что клеммы свободны и не повреждены. Перемычка рассчитана на два соединения - одна единица комплекта уже содержит две перемычки, что удобно для параллельных цепей.

Безопасность и стандарты

Произведена в соответствии с требованиями к электроустановкам в России и ЕАЭС. Конструкция обеспечивает надёжную фиксацию и предотвращает случайное выпадение. Напряжение 800 В соответствует классу защиты для сетей до 1000 В переменного тока. Не предназначен для высоких импульсных нагрузок или частых перегрузок.

Преимущества

• Ускоряет монтаж - заменяет несколько одиночных перемычек или проводов;
• Снижает риск ошибок - один элемент вместо трёх отдельных соединений;
• Улучшает аккуратность сборки - минимум лишних проводов в щите;
• Стандартная форма - гарантирует совместимость с оригинальными клеммами CTS-F;
• Два экземпляра в наборе - экономия при установке нескольких групп.

Ограничения применения

• Не применяется с кабелями больше 4 мм2 - возможна плохая фиксация и нагрев;
• Не подходит для цепей выше 6 А - риск перегрева и выхода из строя;
• Работает только с клеммами CTS-F; другие типы клемм не поддерживаются;
• Не рекомендовано использовать в условиях повышенной вибрации без дополнительной фиксации;
• Не предназначена для многократного демонтажа - после нескольких извлечений контакт может ослабнуть.

Примеры использования

• Объединение входных фаз L1, L2, L3 в автоматическом выключателе с тремя полюсами;
• Связка клемм УЗО для передачи нулевого потенциала между несколькими устройствами;
• Подключение питания к нескольким реле в одном ряду на DIN-рейке;
• Создание общей шины заземления или нуля в распределительном щите малой мощности.

Практические советы

• Выбирайте эту перемычку только тогда, когда вам нужно соединить именно три клеммы подряд - для двух или четырёх используйте другие модели;
• Проверяйте, чтобы все клеммы были плотно затянуты до установки перемычки - слабый контакт вызывает нагрев;
• Не пытайтесь вставить перемычку под углом - она может деформироваться и потерять герметичность;
• При ремонте щита - сначала отключите питание, затем осторожно вытягивайте перемычку плоскогубцами с изолированными ручками;
• Артикул yct14-00-k03-004-ec-3p - запомните его для заказа запасных элементов, так как эта модель часто расходуется быстрее, чем ожидают.
