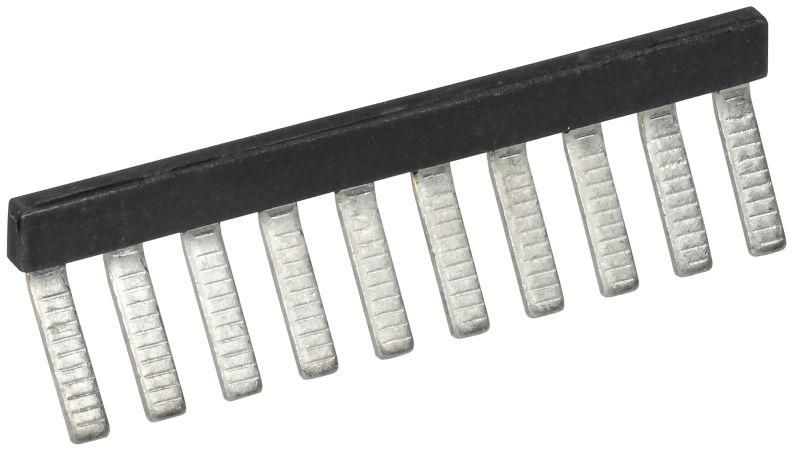

Перемычка гребенчатая для CTS 2,5мм2 10PIN | YCT10-00-K03-002-EC-10P IEK

Перемычка гребенчатая для CTS 2,5 кв.мм 10PIN от IEK (ИЭК), артикул yct10-00-k03-002-ec-10p, предназначена для быстрого соединения нескольких клеммных контактов в одной группе, снижает количество проводов и ускоряет монтаж на распределительных щитах.

Назначение и область применения

Перемычка гребенчатая для CTS 2,5 кв.мм 10PIN используется для создания электрических связей между соседними клеммами в клеммной колодке типа CTS. Применяется в силовых цепях с высокими токами - например, в автоматических выключателях, УЗО, тепловых реле, контакторах. Подходит для установки в щитах управления, распределительных устройствах, промышленном оборудовании.

Технические характеристики

• Номинальный ток: 24 А - способна безопасно передавать ток до этого значения без перегрева;
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях до 1 кВ переменного тока;
• Способ монтажа: винтовой - фиксируется путём затяжки винтов на клеммах, не требует пайки или специальных инструментов;
• Исполнение: проволочная перемычка - выполнена из медной проволоки с изоляцией, обеспечивает жесткую механическую связь;
• Количество перемычек: 2 - содержит две отдельные шины, каждая из которых соединяет 5 клемм (всего 10 контактов);
• Сечение провода: 2,5 кв.мм - совместима с кабелями и проводами такого же сечения.

Совместимость и монтаж

Перемычка гребенчатая для CTS 2,5 кв.мм 10PIN совместима исключительно с клеммными колодками серии CTS от IEK. Монтируется просто: вставьте её в клеммы так, чтобы каждый контакт попал в своё гнездо, затем затяните винты на всех 10 точках равномерным усилием. Не используйте с другими сериями клемм - несоответствие шага или формы может повредить контакты.

Безопасность и стандарты

Произведена в соответствии с требованиями к качеству и безопасности продукции IEK. Соответствует нормам для электроустановок до 1000 В. Напряжение и ток указаны с запасом - использование в пределах указанных значений гарантирует долговечную и безопасную работу.

Преимущества

• Уменьшает количество проводов в щите - вместо десятков перемычек из провода используется одна компактная гребёнка;
• Ускоряет монтаж - за один этап соединяются сразу 5 пар клемм;
• Повышает надёжность - металлический контакт внутри перемычки менее подвержен окислению и ослаблению, чем многожильные провода;
• Обеспечивает чистый внешний вид - минимизирует хаос проводов внутри распределительного щита.

Ограничения применения

• Не применяется в цепях с током выше 24 А - возможен перегрев и выход из строя;
• Подходит только для клемм CTS с шагом 5,5 мм - несовместима с другими типами клеммных колодок;
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации - возможно ослабление контакта;
• Не предназначен для работы в средах с агрессивными химическими веществами или повышенной влажностью без защиты корпуса.

Примеры использования

• Соединение входных фаз в модульных автоматах на DIN-рейке;
• Распределение нулевого провода через несколько УЗО в одном ряду;
• Объединение клемм тепловых реле в системах управления двигателем;
• Формирование группы заземления на клеммной колодке в промышленном щите.

Практические советы

• Перед установкой проверьте, что все клеммы свободны и не имеют следов повреждения - грязь или деформация могут нарушить контакт;
• Затягивайте винты по очереди, начиная с крайних, чтобы избежать перекоса перемычки;
• Убедитесь, что сечение подключаемого провода соответствует 2,5 кв.мм - более толстые провода не войдут в клемму, более тонкие - будут плохо зажаты;
• При замене старой перемычки - всегда отключайте питание и проверяйте отсутствие напряжения тестером;
• Артикул yct10-00-k03-002-ec-10p - сохраняйте его при заказе запасных элементов, чтобы не купить несовместимую модель.
