Перемычка FBS 2-16 | 3005963 Phoenix Contact

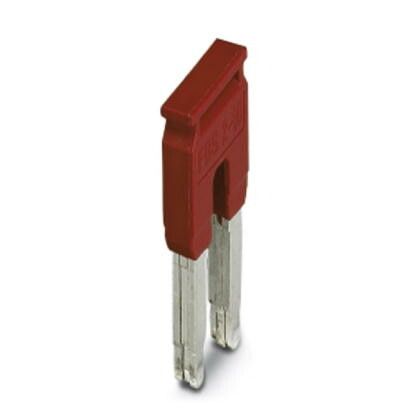

Перемычка штекерная FBS 2-16 от Phoenix Contact - надёжный поперечный соединитель для быстрого и безопасного шунтирования двух клемм в распределительных щитах. Артикул 3005963 применяется там, где требуется передача тока до 101 А без дополнительных проводов.

Назначение и область применения

Перемычка штекерная FBS 2-16 используется для создания электрического соединения между двумя соседними клеммами в DIN-рейке. Применяется в силовых цепях, где важно избежать лишних соединений и минимизировать потери энергии. Подходит для установки в автоматических выключателях, контакторах, предохранительных рубильниках и других устройствах с системой FBS.

Технические характеристики

• Номинальный ток: 101 А - способна пропускать высокий ток без перегрева;
• Размер модуля: 16 мм - соответствует стандартному шагу клеммных блоков FBS;
• Количество шунтированных клемм: 2 - соединяет только две соседние точки;
• Изоляция: да - корпус выполнен из изолирующего материала, исключающий риск замыкания на соседние элементы;
• Способ монтажа: втычной - устанавливается простым нажатием без инструментов;
• Цвет: красный - визуально отличает перемычку от других типов соединителей.

Совместимость и монтаж

Перемычка FBS 2-16 совместима только с клеммными блоками серии FBS от Phoenix Contact. Установка выполняется путём вставки в два соседних гнезда клеммы - зажимы фиксируют её механически. Для демонтажа достаточно слегка поддеть её плоской отверткой. Не используйте с другими сериями (например, TB, STB или SFB) - посадочные размеры и форма контактов различаются.

Безопасность и стандарты

Перемычка выполнена в соответствии с требованиями безопасности для электроустановок. Изолированный корпус защищает от случайного прикосновения к токоведущим частям. Соответствует нормам IEC 60947-7-1 для коммутирующих устройств в распределительных системах.

Преимущества

• Высокая надёжность соединения благодаря металлическому язычку с большой площадью контакта;
• Ускоренный монтаж - не требует пайки, болтов или инструментов;
• Защита от ошибочного подключения - цвет и форма исключают установку на неверные клеммы;
• Стабильная проводимость даже при длительной нагрузке 101 А.

Ограничения применения

• Не предназначена для переменного тока выше 101 А - превышение вызывает перегрев и повреждение;
• Подходит только для клемм с шагом 16 мм и форматом FBS - не работает с другими типами клеммных блоков;
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации оборудования;
• Не предназначен для внешней установки - не имеет защиты от воды и пыли (не IP-rated).

Примеры использования

Перемычка FBS 2-16 часто встречается в промышленных щитах: соединяет входную и выходную клеммы нескольких автоматов на одной рейке, обеспечивает параллельное питание группы контакторов, служит для объединения фаз в трёхфазных системах. Также применяется в системах управления станками, конвейерами и насосными установками.

Практические советы

• Перед установкой проверьте, что клеммы находятся в одном ряду и имеют одинаковый потенциал - иначе возникнет КЗ;
• Убедитесь, что ток в цепи не превышает 101 А - используйте тестер для контроля нагрузки;
• При необходимости замены - всегда отключите питание; попытки вытянуть перемычку под напряжением опасны;
• Артикул 3005963 - единственный вариант для FBS 2-16; другие номера не подходят по форме и размеру;
• Храните запасные экземпляры - они легко теряются, а замена в рабочем щите требует остановки оборудования.
