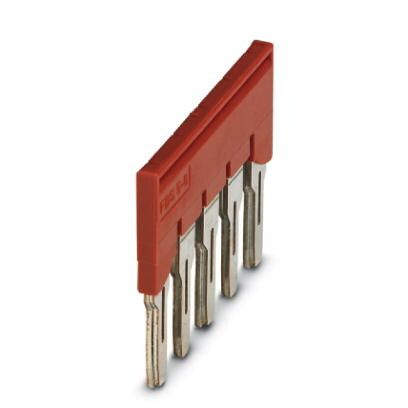

Перемычка штекерная FBS 5-8 Phoenix Contact 3030310

Перемычка штекерная FBS 5-8 от Phoenix Contact — это изолированный поперечный соединитель для быстрого шунтирования пяти клемм в DIN-рейке. Артикул 3030310 применяется в распределительных щитах для передачи тока между соседними контактными группами без дополнительного провода.

Назначение и область применения

Перемычка штекерная FBS 5-8 используется для создания электрического соединения между пятью последовательными клеммами на DIN-рейке. Подходит для коммутационных устройств, автоматических выключателей, контакторов и других модульных компонентов, где требуется равномерное распределение тока. Применяется в промышленных щитах, системах управления, конвейерах и станках.

Технические характеристики

• Количество шунтируемых клемм: 5
• Номинальный ток: 41 А
• Размер модуля: 8,2 мм — соответствует шагу стандартных модульных устройств
• Изоляция: да — предотвращает случайные замыкания и защищает от прикосновений
• Способ монтажа: втычной — просто вставляется в клеммы без инструментов
• Цвет: красный — визуально отличается от других перемычек, упрощает диагностику

Совместимость и монтаж

Перемычка FBS 5-8 совместима с клеммами серии FBS от Phoenix Contact, включая модели с шагом 8,2 мм. Монтаж выполняется вручную: достаточно вставить перемычку до характерного щелчка. Убедитесь, что все пять клемм находятся в одном ряду и имеют одинаковый тип зажима. Не используйте с клеммами других серий — возможна некорректная посадка и потеря контакта.

Безопасность и стандарты

Перемычка выполнена из самозатухающего термопластика и соответствует требованиям безопасности для электроустановок. Номинальный ток 41 А обеспечивает надёжную работу в условиях нагрузки, близкой к предельным значениям. Изоляция снижает риск поражения током при обслуживании щита под напряжением.

Преимущества

• Ускоряет сборку щита — исключает необходимость прокладывать медные перемычки
• Защита от прикосновений благодаря изолированному корпусу
• Стандартный размер 8,2 мм позволяет использовать в любых модульных системах с этим шагом
• Яркий красный цвет упрощает поиск и проверку соединений при диагностике
• Не требует инструментов — монтаж и демонтаж одним движением

Ограничения применения

• Подходит только для клемм с шагом 8,2 мм — не работает с другими размерами (например, 5,5 мм или 10,5 мм)
• Максимальный ток 41 А — нельзя применять в цепях выше этого значения
• Не предназначена для переменного тока свыше 500 В — уточняйте допустимые напряжения в документации к клемме
• Не рекомендуется для частой перестановки — многократное втыкание/вытаскивание может повредить контакты

Примеры использования

• Шунтирование входных фаз трёхфазного автомата в распределительном щите
• Объединение нескольких выходов одного контактора для питания группы светильников
• Создание общей шины нулевого провода через несколько клемм в щите управления
• Связка клемм в устройствах защиты от перегрузки (thermal overload relays)

Практические советы

• Перед установкой проверьте, чтобы все пять клемм были свободны и не имели остаточного напряжения
• При использовании в высоких температурах (более +70 °C) учитывайте тепловую деформацию пластиков — возможно снижение плотности контакта
• Для удобства обслуживания храните запасные перемычки FBS 5-8 (артикул 3030310) рядом с щитом
• Если нужна перемычка на 3 или 4 клеммы — выбирайте другие варианты серии FBS, а не обрезайте эту — это нарушит целостность изоляции
• Фирменная продукция Phoenix Contact гарантирует точное соответствие геометрии клемм — аналоги могут иметь меньшую долговечность
