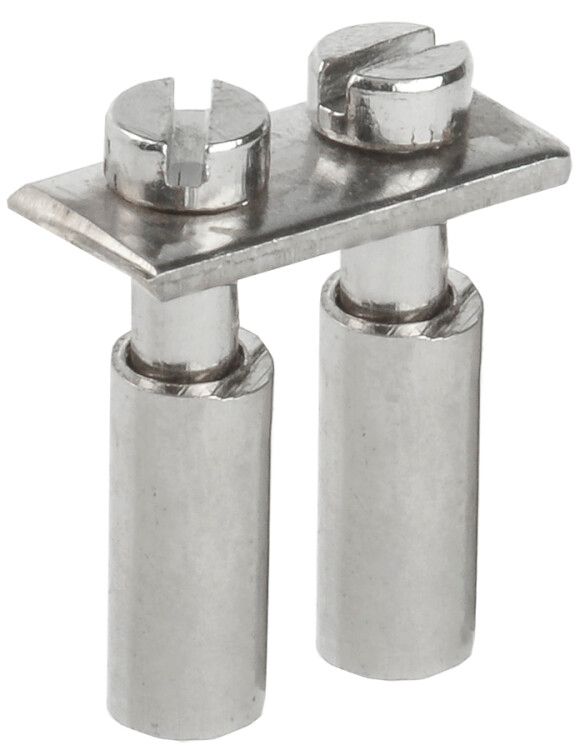

Перемычка центральная КВИ-2,5мм2 2PIN 24А 800В IEK YZN30Q-002-2P

Перемычка центральная для клеммной колодки КВИ-2,5 мм2 2PIN от IEK (ИЭК), артикул yzn30q-002-2p, предназначена для быстрого и надёжного соединения соседних клемм в винтовых клеммных колодках, обеспечивая параллельное распределение тока между двумя контактами.

Назначение и область применения

Перемычка используется для создания электрической связи между двумя рядом расположенными клеммами в колодках серии КВИ. Применяется в щитах автоматического управления, распределительных устройствах, пультах управления и других системах, где требуется равномерное распределение тока без прокладки отдельных проводов. Подходит для установки на клеммах с сечением до 2,5 мм2.

Технические характеристики

• Номинальный ток: 24 А - выдерживает постоянную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 800 В - рассчитана на работу в сетях переменного и постоянного тока до 800 В;
• Количество контактов: 2 PIN - соединяет две смежные клеммы;
• Способ монтажа: винтовой - фиксируется за счёт затяжки винта в уже установленную клемму;
• Тип исполнения: поперечный соединитель - устанавливается поперёк ряда клемм, а не вдоль него;
• Материал: стальные токоведущие пластины - обеспечивают прочность и хорошую проводимость;
• Цвет: нестандартизированный - не имеет цветовой маркировки, отличается по форме и расположению контактов.

Совместимость и монтаж

Перемычка совместима исключительно с клеммными колодками КВИ, имеющими стандартные пазы для центральных перемычек. Установка выполняется следующим образом:

• Размещаете перемычку в пазы двух соседних клемм так, чтобы её контакты точно вошли в токоведущие пластины;
• Затягиваете винт каждой клеммы - он одновременно зажимает провод и фиксирует перемычку;
• Не требует дополнительных инструментов - достаточно отвертки подходящего размера;
• Не применяется с другими сериями клемм (например, WAGO, Phoenix Contact) - форма и шаг клемм отличаются.

Безопасность и стандарты

Произведена в соответствии с требованиями к качеству и безопасности продукции IEK. Соответствует общепринятым нормам для компонентов внутри распределительных устройств, однако явная сертификация по ГОСТ или IEC не указана в данных. Для ответственных объектов рекомендуется проверить соответствие проектным документам.

Преимущества

• Ускоряет монтаж - заменяет два отдельных провода между клеммами;
• Снижает риск ошибок - исключает неправильное подключение проводов;
• Обеспечивает надёжный контакт - металлическая пластина плотно прилегает к токоведущим элементам;
• Экономит место в щите - не занимает лишнего пространства, как изгибы проводов;
• Подходит для массового производства - одинаковые перемычки легко использовать в серийном монтаже.

Ограничения применения

• Не подходит для клемм с сечением более 2,5 мм2 - возможен перегрев и плохой контакт;
• Не предназначен для частого демонтажа - многократная установка/снятие может повредить резьбу в клемме;
• Не работает с клеммами других типов - даже если они имеют аналогичное сечение;
• Не следует применять в условиях повышенной вибрации без дополнительной фиксации - возможен самопроизвольный отвод.

Примеры использования

• Создание общей шины питания для нескольких модулей в автоматическом щите;
• Соединение входных клемм в группе реле или контакторов;
• Распределение фазы L1 между несколькими клеммами в распределительной коробке;
• Формирование последовательного контура управления в конвейерных системах.

Практические советы

• Проверьте перед монтажом, что клемма КВИ действительно имеет пазы для центральной перемычки - некоторые модели поддерживают только боковые соединители;
• Не используйте перемычку, если винт в клемме плохо закручивается - возможно, резьба повреждена;
• При работе с высокими токами (близко к 24 А) контролируйте температуру клемм через несколько часов после включения;
• Артикул yzn30q-002-2p - это именно 2-контактная версия; для трёх или десяти клемм нужны другие модели;
• Храните перемычки в сухом месте - оксидация поверхности может увеличить переходное сопротивление.
