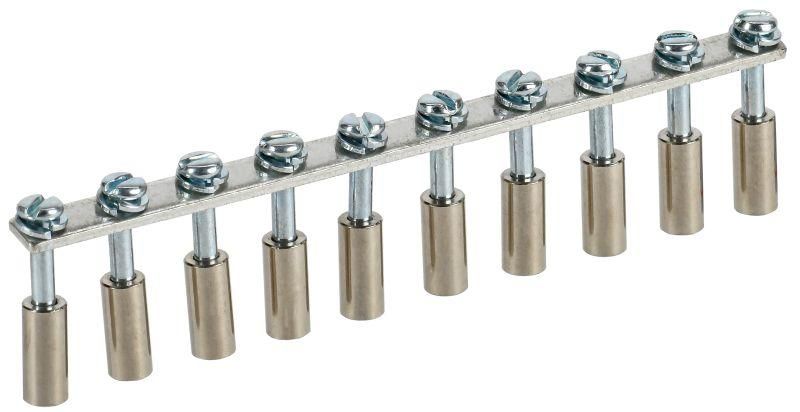

Перемычка ARMAFIX для CTS 10кв.мм 10PIN в сборе IEK YCT10-00-K03-010-A-10P

Перемычка в сборе для клеммных блоков CTS 10 мм2 10PIN от IEK - готовое решение для быстрого соединения нескольких клемм в одном ряду. Артикул yct10-00-k03-010-a-10p рассчитана на работу в силовых цепях до 1000 В и током до 57 А, подходит для установки в клеммные блоки стандарта CTS сечением 10 мм2.

Назначение и область применения

Перемычка в сборе для клеммных блоков CTS 10 мм2 10PIN используется для создания электрических связей между соседними клеммами в распределительных щитах, пультах управления и силовых устройствах. Она заменяет ручную прокладку проводов между контактами, ускоряя монтаж и снижая риск ошибок. Применяется в системах автоматизации, промышленном оборудовании, энергообъектах и других местах, где требуется надёжное и компактное соединение нескольких фаз или нулевых проводников.

Технические характеристики

• Номинальный ток: 57 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 1000 В - предназначена для высоковольтных сетей переменного тока
• Сечение кабеля: 10 мм2 - совместима с клеммными блоками CTS этого размера
• Количество контактов: 10 PIN - обеспечивает соединение десяти последовательных клемм
• Количество перемычек в составе: 2 - две отдельные шины внутри одного корпуса, позволяют коммутировать параллельные цепи
• Срок службы: 20 лет - долговечная конструкция из медных сплавов и термостойких материалов
• Способ монтажа: втычной - просто вставляется в клеммы без инструментов

Совместимость и монтаж

Перемычка в сборе для клеммных блоков CTS 10 мм2 10PIN совместима исключительно с клеммными блоками серии CTS от IEK, имеющими стандартное отверстие диаметром для втычного соединения. Монтаж выполняется путём плотного введения штырей перемычки в соответствующие гнёзда клемм - зажим происходит за счёт механического давления и внутреннего контакта с винтом клеммы. Для надёжности после установки рекомендуется проверить усилие затяжки винтов клемм (не более 0,8 Нм). Не используйте перемычку с другими типами клемм - даже аналогичного сечения - это может вызвать нагрев и выход из строя.

Безопасность и стандарты

Перемычка в сборе для клеммных блоков CTS 10 мм2 10PIN изготовлена в соответствии с требованиями ГОСТ Р 50030.5.1 и IEC 60947-7-1. Все металлические части выполнены из меди с антикоррозийным покрытием, изоляционные элементы - из самозагасающего поликарбоната. Конструкция предотвращает случайное прикосновение к токоведущим частям при установленной перемычке.

Преимущества

• Готовое изделие - не требует резки, зачистки или опрессовки проводов
• Устойчивость к вибрациям - жёсткая конструкция не loosens при работе оборудования
• Экономия времени - замена 10 отдельных проводов одной деталью
• Чёткая цветовая маркировка - позволяет легко отличать фазы и нейтральные линии
• Высокая ремонтопригодность - можно заменить одну перемычку без демонтажа всей группы

Ограничения применения

• Не применяется в цепях постоянного тока выше 600 В - возможна дуга при отключении
• Запрещено использовать в условиях повышенной влажности без защиты IP65+ - хотя сама перемычка герметична, клеммы должны иметь соответствующую степень защиты
• Не допускается применение с клеммами другого производителя - даже если они имеют внешнее сходство
• Максимальная температура окружающей среды +60 C - при более высоких значениях снижается допустимый ток

Примеры использования

• Подключение трёхфазного двигателя через клеммник CTS - одна перемычка соединяет все три фазы
• Распределение нулевого провода в щите управления - 10 клемм связаны одним устройством
• Обвязка входных модулей PLC в автоматизированных линиях
• Создание группового питания для светильников или насосов в промышленных помещениях

Практические советы

• Перед установкой убедитесь, что клеммы CTS полностью освобождены от загрязнений - грязь снижает контактное давление
• Если вам нужна перемычка на меньшее количество клемм - используйте модели с 2, 3 или 4 полюсами; 10-PIN вариант стоит дороже и не всегда необходим
• При замене старых перемычек - не забудьте отключить питание и проверить отсутствие напряжения тестером
• Для удобства хранения и транспортировки сохраняйте перемычку в сборе для клеммных блоков CTS 10 мм2 10PIN в оригинальной упаковке - так она меньше повреждается
• Артикул yct10-00-k03-010-a-10p - единственный подходящий для 10-полюсной версии; другие артикулы IEK не взаимозаменяемы
