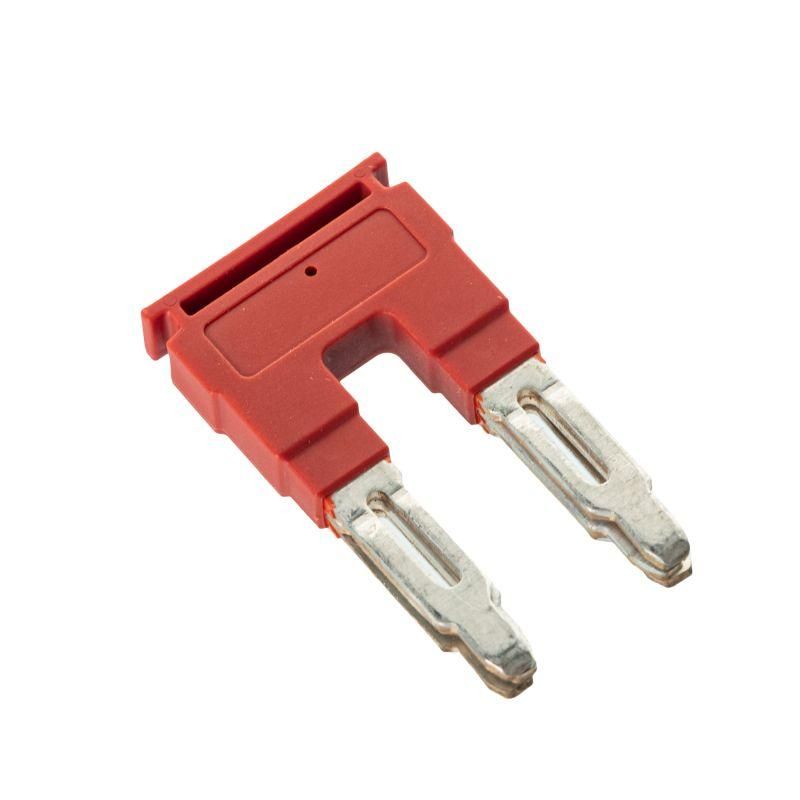

Перемычка вставная для клеммы на 16 кв.мм, 2-х полюсная - SBF-2-12 ДКС

Перемычка вставная для клемм 16 кв.мм, 2-х полюсная DKC, Nuputuk (артикул sbf-2-12) обеспечивает быстрое соединение между двумя клеммами в распределительных устройствах, исключая необходимость прокладки отдельных проводов. Применяется в системах управления, автоматике и силовой коммутации с клеммами стандарта 16 мм2.

Назначение и область применения

Эта перемычка используется для создания электрического соединения между двумя соседними клеммами на DIN-рейке. Подходит для винтовых и push-in клемм сечением до 16 мм2. Часто применяется в щитах автоматики, частотных преобразователях, контакторах и распределительных устройствах, где требуется компактное и надёжное перемыкание фаз или цепей питания.

Технические характеристики

• Количество полюсов: 2
• Номинальный ток: 76 А
• Номинальное напряжение: 1000 В
• Способ монтажа: втычной - вставляется прямо в клеммы без инструментов
• Шаг полюсов: 12,2 мм - совместим с большинством стандартных клеммных рядов
• Размер модуля: 20,6 мм - соответствует ширине двух стандартных модулей на DIN-рейке
• Изоляция: да - корпус изолирован, безопасен при работе под напряжением
• Цвет: красный - визуально выделяет цепь, упрощает диагностику
• Максимальное сечение провода клеммы: 16 мм2

Совместимость и монтаж

Перемычка DKC, Nuputuk (sbf-2-12) совместима с клеммами, имеющими шаг 12,2 мм и подходящий зажим для проводов 16 мм2. Устанавливается просто: вставьте её в два соседних клеммных отверстия до характерного щелчка. Не требует затяжки винтов. Для правильной установки проверьте, чтобы клемма была закрыта и не имела повреждений контактной площадки. Не используйте с клеммами другого шага - это может вызвать плохой контакт или деформацию.

Безопасность и стандарты

Изолированный корпус перемычки защищает от случайного прикосновения к токоведущим частям. Номинальное напряжение 1000 В и ток 76 А соответствуют требованиям для промышленного оборудования. Соответствует нормам IEC 60947-7-1 для вспомогательных устройств. Цветовая маркировка (красный) не является обязательным стандартом, но помогает соблюдать цветовое кодирование цепей.

Преимущества

• Ускоряет сборку - заменяет два отрезка провода
• Снижает риск ошибок при подключении
• Не требует инструментов для установки
• Стабильный контакт благодаря металлической пластине внутри
• Защита от перекрестного замыкания благодаря изоляции между полюсами
• Легко демонтировать и заменить при обслуживании

Ограничения применения

• Подходит только для клемм с шагом 12,2 мм - не работает с другими типами (например, 5,08 мм или 10 мм)
• Не предназначен для переменного тока выше 76 А - превышение нагрузки вызывает нагрев и выход из строя
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации
• Запрещено применять с клеммами, рассчитанными на меньшее сечение (менее 16 мм2) - возможна потеря контакта
• Не подходит для внешней установки - не имеет защиты IP

Примеры использования

• Соединение входных фаз в распределительном щите с несколькими контакторами
• Объединение выводов термореле в цепях управления двигателем
• Перемыкание точек питания в блоках автоматики на DIN-рейке
• Формирование шины L1/L2 в пультах управления станков

Практические советы

• Перед установкой убедитесь, что клеммы освобождены от проводов - вставляйте перемычку только в свободные гнёзда
• Проверяйте плотность посадки: если перемычка болтается - возможно, клемма нестандартная или повреждена
• При использовании нескольких перемычек в одном ряду следите, чтобы они не перекрывали друг друга
• Для удобства обслуживания сохраняйте одинаковый порядок цветов - красный часто используют для активных фаз
• Не используйте как временную замену провода - она не предназначена для протяжки через каналы или крепления вне клемм
