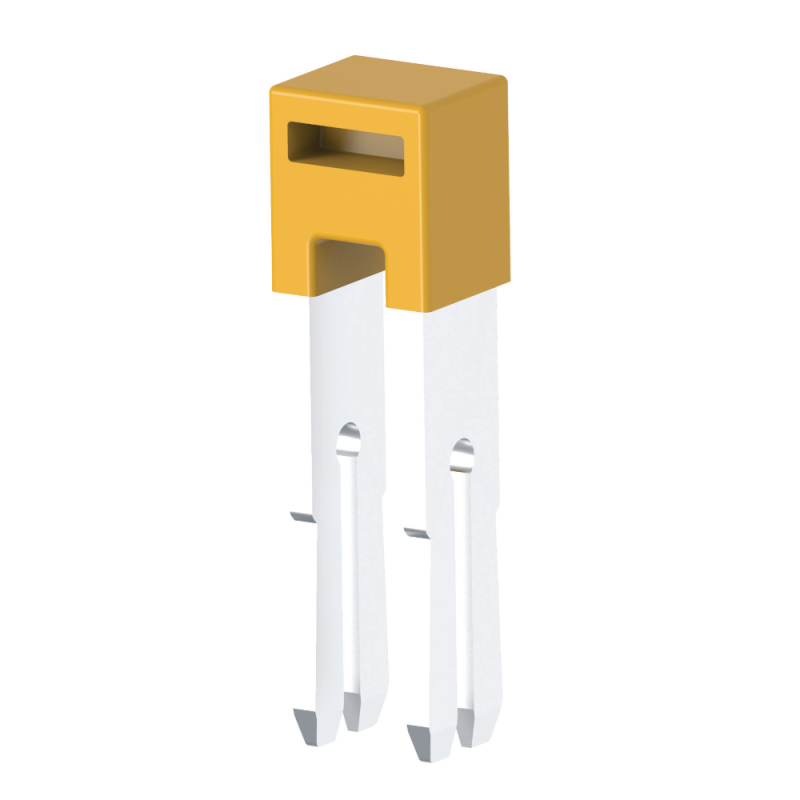

Перемычка гребенчатая 2 полюса OptiClip CA801 для клемм CSC-16 - 289746 КЭАЗ

Перемычка гребенчатая 2 полюса OptiClip CA801/5 - это надёжная соединительная деталь для быстрого и безопасного подключения нескольких пружинных клемм КЭАЗ Optima в распределительных щитах. Артикул 289746 позволяет заменить несколько одиночных проводов одним компактным элементом, упрощая сборку и обслуживание.

Назначение и область применения

Перемычка гребенчатая 2 полюса OptiClip CA801/5 предназначена для создания параллельных соединений между соседними клеммами в автоматических выключателях и УЗО с пружинными зажимами OptiClip CSC-16. Подходит для установки в силовые и распределительные щиты, где требуется равномерное распределение тока между несколькими устройствами. Часто используется в системах освещения, управления насосами, конвейерами и другим оборудованием с групповым питанием.

Технические характеристики

• Тип изделия: гребенчатая перемычка
• Способ монтажа: втычной - вставляется прямо в клеммы без инструментов
• Номинальный ток: 76 А - рассчитана на работу с нагрузками до этого значения
• Количество полюсов: 5 - содержит 5 контактов, но работает как 2-полюсная, так как задействует только два из них
• Материал: медь с оловянным покрытием - обеспечивает хорошую проводимость и защищает от окисления
• Размер модуля: 0 мм - не занимает место по ширине DIN-рейки, монтируется вплотную к клеммам

Совместимость и монтаж

Перемычка OptiClip CA801/5 совместима исключительно с пружинными клеммами серии OptiClip CSC-16. Для установки достаточно вставить её в нужные позиции клемм - фиксация происходит за счёт контактных пластин внутри зажима. Перемычка не требует затяжки винтов. Можно использовать не все 5 полюсов: лишние можно аккуратно отломать по предварительно нанесённым меткам, чтобы получить нужное количество активных контактов (например, 2 или 3). После отламывания остальные части остаются в корпусе и не выпадают.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для коммутационных устройств в распределительных системах. Материалы и конструкция обеспечивают устойчивость к перегреву при работе на номинальном токе 76 А. Наличие оловянного покрытия снижает риск возникновения переходного сопротивления и нагрева в местах контакта.

Преимущества

• Ускоряет монтаж - вместо 5–10 проводов один элемент
• Снижает вероятность ошибок при подключении
• Обеспечивает равномерное распределение тока между всеми подключенными устройствами
• Позволяет легко изменить число используемых полюсов - отламываются лишние контакты
• Не требует инструментов для установки

Ограничения применения

• Подходит только для клемм OptiClip CSC-16 - не совместима с другими типами зажимов (винтовыми, WAGO, etc.)
• Не рекомендуется применять в цепях с током выше 76 А - возможен перегрев и повреждение
• Отламываемые полюса нельзя восстановить - после удаления часть перемычки становится непригодной
• Не предназначен для внешней эксплуатации - не имеет защиты от пыли и влаги (IP-класс не указан)

Примеры использования

• Подключение трёх автоматических выключателей в одном ряду к одной фазе питания
• Создание общей шины для группы УЗО в щите жилого дома
• Распределение напряжения между несколькими пускателями на конвейере
• Замена многожильных перемычек в щитах с ограниченным пространством

Практические советы

• Перед монтажом проверьте, что клеммы OptiClip CSC-16 свободны и не имеют механических повреждений
• Если вам нужны только 2 полюса - выбирайте именно эту модель (CA801/5), а не более длинную; она уже оптимизирована под минимальное расстояние
• При отламывании лишних полюсов используйте плоскогубцы - действуйте аккуратно, чтобы не деформировать основную часть
• Не применяйте перемычку в цепях переменного тока с высокой частотой - она предназначена для стандартной сети 50 Гц
• Артикул 289746 и бренд КЭAZ Optima гарантируют соответствие оригинальным спецификациям - избегайте аналогов без сертификатов
