Перемычка заземл. кругл. изол. ПЗКи-16-500 | 82729 Fortisflex КВТ

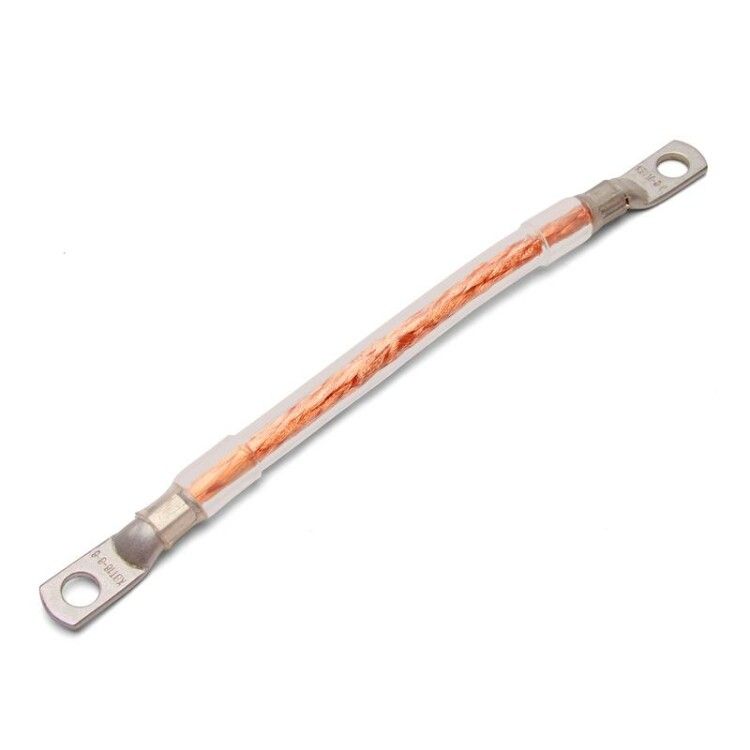

Перемычка заземления круглая изолированная ПЗКи-16-500 от Fortisflex и КВТ - это готовое решение для надёжного соединения заземляющих контуров с оборудованием, щитами и металлическими конструкциями. Устройство обеспечивает безопасную отвод тока утечки и импульсов молнии благодаря изолированному медному проводнику с герметичными наконечниками.

Назначение и область применения

Перемычка заземления круглая изолированная ПЗКи-16-500 предназначена для создания непрерывного заземляющего пути между металлическими частями электрооборудования и основным заземляющим контуром. Применяется в распределительных щитах, на станках, шкафах автоматизации, в системах молниезащиты и для защиты от статического электричества. Особенно эффективна там, где требуется исключить риск возникновения потенциала на корпусах.

Технические характеристики

• Тип изделия: перемычка заземления
• Материал проводника: медь марки М1, класс 5 (гибкий многожильный провод)
• Сечение проводника: 16 мм2
• Номинальное напряжение: до 1 кВ
• Форма: круглая
• Изоляция: силиконовая, прозрачная
• Покрытие проводника: лужённое (электролитическое)
• Наконечники: медные лужёные ТМЛ (КВТ), с резьбой M8
• Герметизация соединения: термоусаживаемая манжета с клеевым слоем
• Длина: 500 мм
• Марка провода: ПВ6-3

Совместимость и монтаж

Перемычка заземления круглая изолированная ПЗКи-16-500 совместима с болтовыми соединениями стандарта M8. Наконечники рассчитаны на установку на винты, шпильки или заземляющие шины с соответствующим отверстием. Для монтажа достаточно зафиксировать наконечник гайкой с моментом затяжки до 4–6 Нм. Изоляция выдерживает механические нагрузки и не требует дополнительной защиты. Герметичная термоусадка предотвращает попадание влаги и коррозию контакта.

Безопасность и стандарты

Изделие соответствует требованиям к заземляющим устройствам согласно ПУЭ и ГОСТ Р 50571.5.54. Силиконовая изоляция устойчива к перегреву, химическим веществам и старению. Лужёное покрытие снижает сопротивление переходного контакта и защищает от окисления. Прозрачная изоляция позволяет визуально контролировать целостность проводника и состояние наконечника.

Преимущества

• Готовый к монтажу комплект - не требует самостоятельной сборки
• Высокая гибкость за счёт класса 5 проводника - удобен при прокладке в ограниченном пространстве
• Защита от коррозии: лужение + герметичная термоусадка
• Прозрачная изоляция - контроль состояния без вскрытия
• Стандартный размер M8 - совместим с большинством заземляющих точек

Ограничения применения

Не предназначен для постоянного пребывания под прямыми солнечными лучами - силикон может выгорать при длительной UV-экспозиции. Не рекомендуется использовать в средах с агрессивными химикатами (например, концентрированные кислоты или растворители). Температурный режим: от –40C до +105C. Не заменяет основной заземляющий проводник - применяется только как вторичное соединение внутри системы.

Примеры использования

• Подключение корпуса частотного преобразователя к шине заземления в щите управления
• Связь между секциями металлического шкафа АСУ ТП
• Заземление рамы станка с ЧПУ через фланец
• Обеспечение эквипотенциальности в системе молниезащиты здания
• Соединение кожуха насоса с заземляющей сетью в пищевой промышленности

Практические советы

• Проверьте перед монтажом, что отверстие в заземляемой детали точно соответствует резьбе M8 - не используйте адаптеры, чтобы не нарушить проводимость
• При установке в условиях повышенной влажности дополнительно проверяйте плотность термоусадки - она должна полностью обхватывать место соединения
• Для длинных трасс (>1 м) рассмотрите возможность заказа нестандартной длины - это снизит число соединений и повысит надёжность
• Не допускайте перегибов провода под острым углом - минимальный радиус изгиба составляет 5×диаметр кабеля (~15 мм)
• При необходимости замены - можно использовать аналогичные наконечники ТМЛ, но обязательно сохраняйте лужёное покрытие и силиконовую изоляцию
