Перемычка заземл. кругл. изол. ПЗКи-16-600 | 82288 Fortisflex КВТ

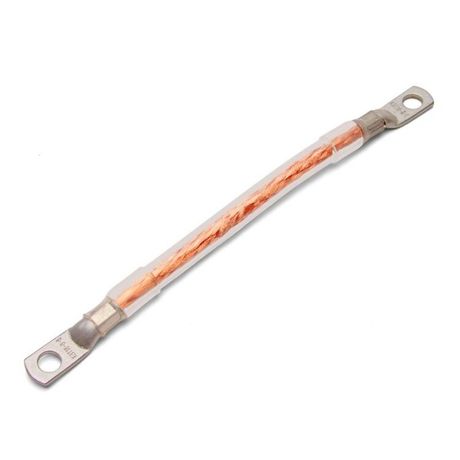

Перемычка заземления круглая изолированная ПЗКи-16-600, ПЗКи(н)-16-600 от Fortisflex и КВТ предназначена для надёжного соединения заземляющих контуров с металлическими корпусами оборудования. Её изолированная конструкция с лужёными наконечниками обеспечивает безопасную передачу тока утечки и защиты от статики даже в условиях повышенной влажности.

Назначение и область применения

Перемычка заземления круглая изолированная ПЗКи-16-600, ПЗКи(н)-16-600 используется для создания непрерывного заземляющего пути между оборудованием и основным контуром заземления. Применяется в распределительных щитах, на станках, пультах управления, шкафах автоматизации и других металлических конструкциях, требующих защиты от поражения током, импульсов и статического электричества. Также подходит для участков систем молниезащиты, где требуется гибкое и долговечное соединение.

Технические характеристики

• Тип изделия: перемычка заземления
• Материал проводника: медь марки М1, класс 5 (гибкий многожильный провод)
• Сечение проводника: 16 мм²
• Номинальное напряжение: до 1 кВ
• Изоляция: силикон, прозрачная — устойчива к перегреву, УФ и химическим воздействиям
• Покрытие проводника: лужённое — повышает коррозионную стойкость и улучшает контакты
• Форма: круглая — позволяет легко прокладывать в ограниченном пространстве
• Наконечники: да, тип ТМЛ (медные, лужёные, с резьбой M8)
• Герметизация соединения: термоусаживаемая манжета с клеевым слоем — исключает попадание влаги и пыли
• Длина: 600 мм
• Марка провода: ПВ6-3

Совместимость и монтаж

Перемычка заземления круглая изолированная ПЗКи-16-600, ПЗКи(н)-16-600 совместима с болтовыми клеммами и зажимами с резьбой M8. Наконечники уже установлены — достаточно зафиксировать их на заземляющем выводе или корпусе оборудования. Для монтажа используйте ключ на 13 мм. Гибкость силиконовой изоляции позволяет легко направить провод в нужную сторону без дополнительного изгиба. Не допускается механическое перекручивание или растяжение провода — это снижает срок службы.

Безопасность и стандарты

Изделие соответствует требованиям к заземляющим устройствам согласно ПУЭ и ГОСТ Р 50571.5.54. Силиконовая изоляция выдерживает температуру от –60°C до +180°C, что делает её пригодной для работы в суровых условиях. Лужёные наконечники обеспечивают низкое переходное сопротивление и устойчивы к окислению. Герметичная термоусадка гарантирует сохранение изоляционных свойств даже при высокой влажности.

Преимущества

• Готовый к установке комплект — не требует самостоятельного обжима наконечников
• Высокая гибкость благодаря классу 5 и силиконовой изоляции — удобна при монтаже в плотных конструкциях
• Защищённые от коррозии лужёные контакты — продлевают срок службы в агрессивных средах
• Прозрачная изоляция — позволяет визуально контролировать целостность провода и состояние соединений
• Стандартная длина 600 мм оптимальна для большинства щитов и оборудования

Ограничения применения

Не применяется в цепях постоянного тока выше 1 кВ. Не предназначен для использования в качестве основного заземляющего проводника в сетях 0,4–10 кВ — только для внутреннего заземления оборудования. Не рекомендуется использовать в местах с частыми вибрациями без дополнительной фиксации. Отказ от термоусадки при замене наконечников нарушает степень защиты IP и может вызвать коррозию.

Примеры использования

• Подключение корпуса частотного преобразователя к шине заземления в распределительном щите
• Связь между рамой станка и заземляющей шиной в цехе
• Обеспечение эквипотенциального соединения в шкафах АСУ ТП
• Заземление кожухов вентиляторов, насосов и другого оборудования с металлическим корпусом

Практические советы

• Проверьте посадочное отверстие в вашем заземляющем элементе — оно должно соответствовать резьбе M8
• При монтаже затягивайте наконечник равномерно, чтобы не деформировать силиконовую изоляцию
• Если требуется нестандартная длина — обращайтесь к поставщику; изделие доступно на заказ с изменением длины и типа отверстий
• Не используйте плоскогубцы для снятия изоляции — она не рассчитана на вскрытие, только на фиксацию
• При длительной эксплуатации проверяйте состояние термоусадки — трещины или помутнение указывают на старение материала
