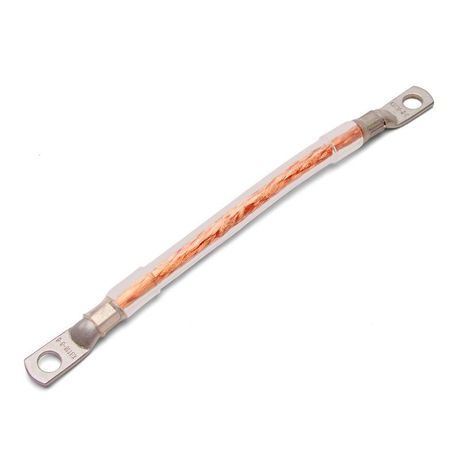

Перемычка заземления круглая изолированная ПЗКи-16-300 | 82727 Fortisflex КВТ

Перемычка заземления круглая изолированная ПЗКи-16-300 от Fortisflex и КВТ предназначена для надёжного соединения заземляющих контуров с металлическими корпусами оборудования. Её изолированная конструкция обеспечивает безопасную эксплуатацию в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Перемычка заземления круглая изолированная ПЗКи-16-300 используется для создания электрического контакта между заземляющим проводником и корпусом электрооборудования, щитов, шкафов, трубопроводов и других металлических конструкций. Применяется в системах защиты от поражения током, молниезащиты и рассеивания статического электричества. Особенно актуальна в помещениях с высокой влажностью, на производствах с частыми перепадами температур и в местах с риском возникновения электромагнитных помех.

Технические характеристики

• Сечение жилы: 16 мм2 - обеспечивает пропускание больших токов замыкания и устойчивость к нагреву при аварийных ситуациях;
• Материал жилы: электротехническая медь марки М1 - высокая проводимость и долговечность;
• Покрытие жилы: лужённое - защищает от окисления, повышает надёжность контактов;
• Класс проводника: 5 (многопроволочная гибкая) - позволяет легко гнуть и фиксировать в труднодоступных местах;
• Изоляция: силикон - сохраняет эластичность при температурах от –60C до +180C, устойчива к УФ-излучению и химическим веществам;
• Цвет изоляции: прозрачная - позволяет визуально контролировать состояние жилы и соединений;
• Номинальное напряжение: 1 кВ - допустимо использование в сетях до этого уровня;
• Резьба наконечника: M8 - совместима с большинством стандартных болтовых соединений;
• Тип наконечников: ТМЛ (КВТ) - лужёные медные, с герметизацией термоусаживаемой манжетой с клеевым слоем - исключает попадание влаги внутрь соединения;
• Длина: 300 мм - оптимальна для типовых расстояний между оборудованием и заземляющей шиной.

Совместимость и монтаж

Перемычка заземления круглая изолированная ПЗКи-16-300 монтируется путём затяжки наконечника M8 на болт заземляющего контура или корпуса устройства. Герметичная термоусаживаемая манжета не требует дополнительной изоляции после установки. Для удобства монтажа рекомендуется использовать ключ на 13 мм. Диаметр отверстия в наконечнике соответствует стандартному M8, что гарантирует совместимость с болтами классов прочности 4.8–8.8. Не применяйте инструмент с острыми краями - можно повредить силиконовую изоляцию.

Безопасность и стандарты

Перемычка заземления круглая изолированная ПЗКи-16-300 соответствует требованиям ГОСТ Р 50571 и ПУЭ по устройству заземления. Силиконовая изоляция и лужёные наконечники обеспечивают соответствие нормам безопасности для помещений с повышенной опасностью поражения током. Наличие герметизации снижает риск коррозии и пробоя изоляции даже при длительном воздействии влаги.

Преимущества

• Гибкость многопроволочной жилы упрощает прокладку в ограниченном пространстве;
• Прозрачная силиконовая изоляция позволяет контролировать целостность провода без вскрытия;
• Лужёные наконечники не окисляются - контакт остаётся надёжным годами;
• Термоусаживаемая манжета исключает необходимость дополнительной герметизации;
• Высокая термостойкость изоляции позволяет применять в холодильных камерах и рядом с нагревательными элементами.

Ограничения применения

• Не предназначен для постоянного подключения к источникам переменного тока выше 1 кВ - возможен пробой изоляции;
• Не следует использовать в средах с агрессивными химическими парами (например, концентрированные кислоты) - силикон может деформироваться;
• Длина 300 мм не всегда достаточна для крупных распределительных щитов - при необходимости доступна изготовление на заказ;
• Не рекомендовано применение в условиях постоянных вибраций без дополнительной фиксации - возможен износ изоляции на изгибах.

Примеры использования

• Подключение корпуса частотного преобразователя к заземляющей шине в цеху;
• Заземление рамы станка ЧПУ через болтовое соединение M8;
• Обустройство молниезащиты на внешней антенне или вышке;
• Защита от статики в линии заправки горюче-смазочных материалов;
• Связь между секциями металлического шкафа управления.

Практические советы

• Перед установкой проверьте, чтобы поверхность контакта была чистой и не имела краски/оксидов - при необходимости зачистите её наждаком;
• Затягивайте наконечник моментом 1,5–2,5 Нм - недостаточно плотно - плохой контакт; слишком сильно - есть риск повреждения резьбы;
• Если требуется удлинение - используйте перемычку ПЗКи-16-300 в связке с аналогичной моделью другой длины, а не срезайте или скручивайте жилу;
• Для монтажа в условиях низких температур (ниже –20C) согрейте изделие перед установкой - силикон становится менее эластичным;
• На объектах с высокой влажностью периодически осматривайте место соединения - наличие белого налёта указывает на начало коррозии, требует замены.
