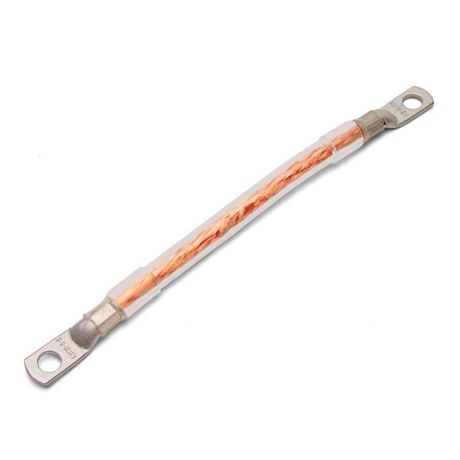

Перемычка заземл. кругл. изол. ПЗКи-16-200 | 82287 Fortisflex КВТ

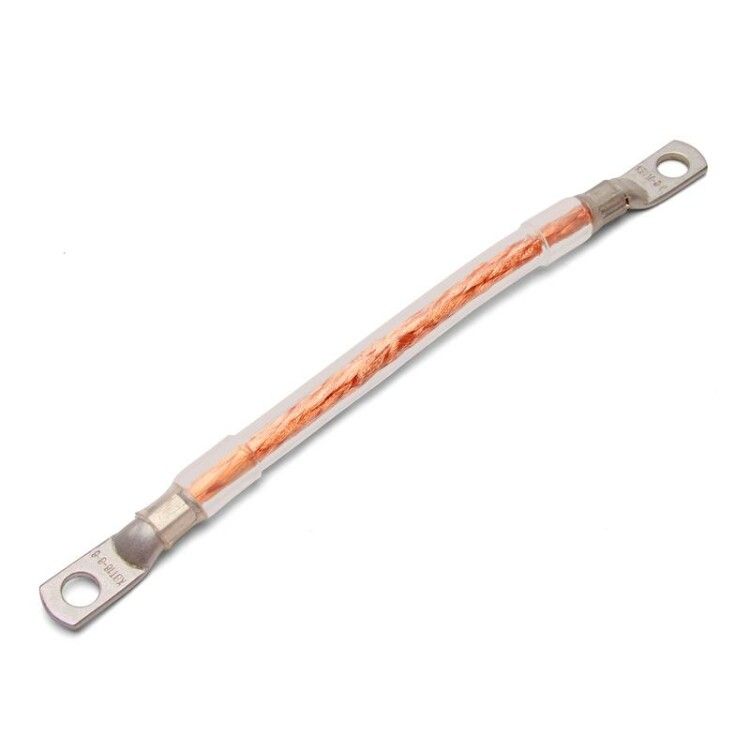

Перемычка заземления круглая изолированная ПЗКи-16-200, ПЗКи(н)-16-200 от Fortisflex и КВТ предназначена для надёжного соединения заземляющих контуров с металлическими корпусами оборудования. Её изолированная конструкция с лужёными наконечниками обеспечивает безопасную передачу тока утечки и защиты от статики даже в условиях повышенной влажности.

Назначение и область применения

Перемычка заземления круглая изолированная ПЗКи-16-200, ПЗКи(н)-16-200 используется для создания электрического контакта между заземляющим проводником и металлическими частями оборудования: корпусами распределительных щитов, станков, шкафов автоматизации, трубопроводов и других конструкций. Применяется в системах защитного заземления, молниезащиты и для отвода статического электричества на объектах с высокой плотностью электрооборудования - в цехах, АЭС, химических производствах, медицинских учреждениях.

Технические характеристики

• Тип: Перемычка заземления, круглая форма
• Сечение проводника: 16 мм2 - соответствует требованиям ГОСТ для токов утечки до 100 А
• Материал проводника: Электротехническая медь марки М1, класс 5 - гибкий многожильный провод, устойчивый к изгибам
• Покрытие: Лужённое - повышает коррозионную стойкость и снижает переходное сопротивление
• Изоляция: Силиконовая - сохраняет эластичность при температурах от –60C до +180C, устойчива к УФ и маслам
• Цвет изоляции: Прозрачная - позволяет визуально контролировать целостность жилы
• Наконечники: Да, тип ТМЛ (КВТ), с резьбой M8 - совместимы с болтовыми соединениями стандартных заземляющих точек
• Герметизация: Термоусаживаемая манжета с клеевым слоем - исключает попадание влаги и пыли в место соединения
• Номинальное напряжение: 1 кВ - допустимо использование в сетях до 1000 В переменного тока
• Длина: 200 мм - стандартная длина для большинства монтажных задач

Совместимость и монтаж

Перемычка заземления круглая изолированная ПЗКи-16-200, ПЗКи(н)-16-200 легко монтируется через стандартные отверстия M8. Наконечники ТМЛ подходят для крепления на болты, шпильки и зажимы заземляющего контура. Для установки требуется обычный ключ на 13 мм. Не требует специальных инструментов - достаточно затянуть наконечник до упора. Изоляция не препятствует фиксации, её можно аккуратно оттянуть при необходимости. При монтаже важно проверить чистоту поверхности контакта - оксидная плёнка на металле снижает эффективность заземления.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50571.5.54 и IEC 60364. Силиконовая изоляция соответствует нормам по теплостойкости и самозатуханию. Лужёные наконечники обеспечивают долговременную проводимость без образования оксидов. Прозрачная термоусаживаемая манжета гарантирует механическую прочность и герметичность соединения - соответствие IP67 достигается за счёт полной герметизации места опрессовки.

Преимущества

• Высокая гибкость благодаря классу 5 проводника - удобна при прокладке в ограниченном пространстве
• Устойчивость к перепадам температур - работает в холодных помещениях и рядом с нагревательными элементами
• Защита от коррозии - лужение и силиконовая изоляция продлевают срок службы в агрессивных средах
• Визуальный контроль состояния - прозрачная изоляция позволяет выявить повреждения жилы без вскрытия
• Герметичное соединение - исключает необходимость дополнительной изоляции после монтажа

Ограничения применения

• Не предназначен для постоянного прохождения рабочих токов выше 100 А - только для токов утечки и аварийных ситуаций
• Не рекомендовано использовать в местах с постоянным механическим трением или abrasion - силикон может повреждаться острыми кромками
• Стандартная длина - 200 мм; при необходимости длиннее - требуется заказ нестандарта
• Резьба M8 - не подходит для крепления на другие размеры без адаптеров

Примеры использования

• Подключение корпуса частотного преобразователя к шине заземления в цехе
• Обеспечение равнопотенциальности рамы станка ЧПУ и основания
• Заземление кожуха распределительного щита в пищевой промышленности
• Отвод статики на металлобумагопроизводящем оборудовании
• Создание вторичного контура молниезащиты на крыше производственного здания

Практические советы

• Проверьте диаметр отверстия в заземляемой детали - он должен соответствовать M8. При наличии резьбы - используйте болт с классом прочности не ниже 8.8.
• Перед установкой протрите контактную поверхность спиртом или растворителем - удалите масло и оксиды.
• Не перегибайте перемычку резко - силиконовая изоляция не любит острых углов, возможны микротрещины.
• При замене старых заземлителей - выбирайте аналогичное сечение (16 мм2) для сохранения эквивалентной проводимости.
• Для нестандартных длин или других типов наконечников (например, M10) обращайтесь к поставщику - производитель принимает индивидуальные заказы.
