Перемычка заземл. кругл. изол. ПЗКи-16-800 | 82289 Fortisflex КВТ

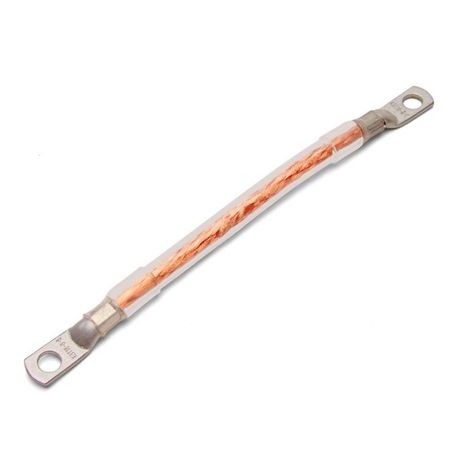

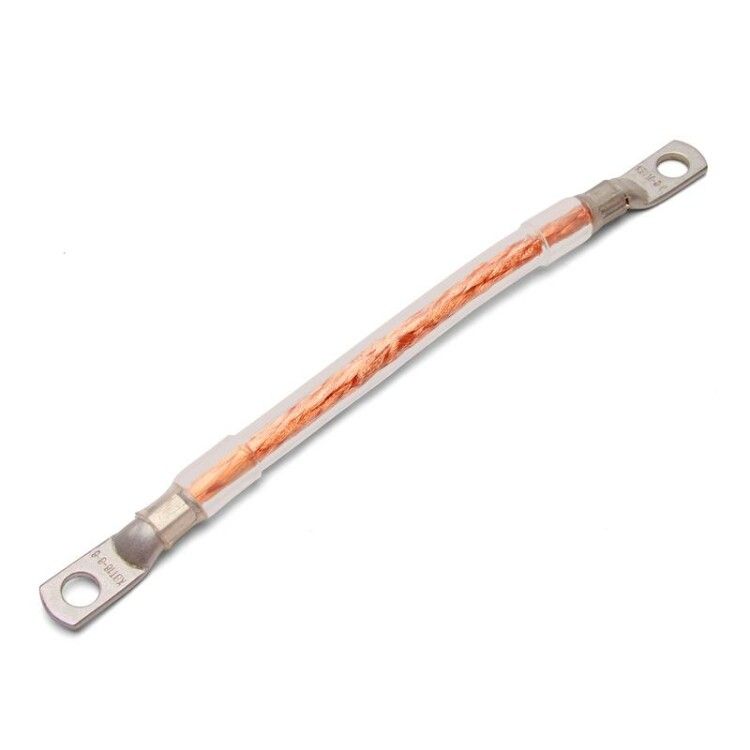

Перемычка заземления круглая изолированная ПЗКи-16-800, ПЗКи(16-800) — это готовое решение для надёжного соединения заземляющих контуров с оборудованием, щитами и металлическими конструкциями. Произведена компанией КВТ, используется там, где важна устойчивость к механическим нагрузкам и химическим воздействиям. Артикул 82289 соответствует серийному исполнению с сечением 16 мм² и длиной 800 мм.

Назначение и область применения

Перемычка заземления круглая изолированная ПЗКи-16-800, ПЗКи(16-800) предназначена для создания непрерывного заземляющего пути между оборудованием и основным контуром заземления. Применяется для:

• заземления корпусов распределительных щитов и электрооборудования;
• защиты от статического электричества на производственных линиях;
• объединения элементов системы молниезащиты;
• монтажа в условиях повышенной влажности, вибрации или перепадов температур.

Технические характеристики

• Тип изделия: перемычка заземления, изолированная, круглая форма
• Сечение проводника: 16 мм² — обеспечивает токовую нагрузку до 140 А (по ГОСТ 16442)
• Материал проводника: медь марки М1, класс 5 — гибкая, многожильная, устойчива к изгибам
• Покрытие: лужённое — защищает от окисления, улучшает контакты
• Изоляция: силиконовая, прозрачная — выдерживает температуру от –60°C до +180°C, устойчива к УФ, маслам и химикатам
• Номинальное напряжение: 1 кВ — безопасна для работы в сетях до 1000 В переменного тока
• Наконечники: ТМЛ (медные, лужёные), резьба M8 — совместимы с болтовыми соединениями стандартного размера
• Герметизация: термоусаживаемая манжета с клеевым слоем — исключает попадание влаги и пыли в место соединения
• Длина: 800 мм — фиксированный размер, под заказ доступны другие длины

Совместимость и монтаж

Перемычка заземления круглая изолированная ПЗКи-16-800, ПЗКи(16-800) монтируется через наконечники с резьбой M8. Для установки требуется:

• очистить поверхность от краски, ржавчины и грязи;
• затянуть болт моментом 1–1,5 Н·м — недостаточное усилие снижает надёжность контакта, избыточное — повреждает резьбу;
• не допускать перегибов провода ближе чем на 50 мм от наконечника — сохраняет гибкость и срок службы;
• при необходимости удлинения — используйте аналогичную перемычку с подходящей длиной, не соединяйте провода методом скрутки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 16442-2013 (проводники заземления) и ГОСТ 10434-82 (соединения электрические). Силиконовая изоляция и лужёные наконечники обеспечивают долговременную безопасность даже в агрессивных средах. Сертифицирована продукция компании КВТ, применяемая в промышленных системах заземления.

Преимущества

• Высокая гибкость благодаря классу 5 — легко укладывается в ограниченном пространстве;
• Устойчивость к экстремальным температурам — работает в холодильных камерах и рядом с нагревательными приборами;
• Защита от коррозии — лужение и герметичная манжета продлевают жизнь контакта;
• Прозрачная изоляция — позволяет визуально контролировать целостность провода и состояние наконечника;
• Готовый комплект — не требует самостоятельной сборки, экономит время монтажа.

Ограничения применения

• Не предназначен для постоянного погружения в жидкости — хотя IP-класс не указан, герметизация рассчитана на влажность, а не на длительное нахождение под водой;
• Не использовать в качестве рабочего проводника — только для заземления и защиты;
• Не рекомендовано использование с резьбой больше M8 — наконечник не рассчитан на большие нагрузки;
• Длина 800 мм — при необходимости более длинной перемычки необходимо заказывать специальное исполнение.

Примеры использования

• Подключение корпуса частотного преобразователя к шине заземления в цехе с высокой вибрацией;
• Обвязка металлических рам конвейеров в пищевой промышленности — силикон не выделяет токсины;
• Создание равнопотенциальной связи между трубопроводами и заземляющим контуром на нефтеперерабатывающем заводе;
• Молниезащита антенного устройства на крыше здания — устойчивость к УФ и перепадам температур.

Практические советы

• При замене старых перемычек — проверьте соответствие сечения (16 мм²) и типа наконечника (M8);
• При монтаже в местах с возможным механическим воздействием — закрепите перемычку заземления круглая изолированная ПЗКи-16-800, ПЗКи(16-800) хомутиком, чтобы избежать перегибов;
• Проверяйте состояние изоляции каждые 6 месяцев — особенно в помещениях с агрессивными парогазовыми средами;
• Для нестандартных задач — обращайтесь к поставщику: можно изготовить версию с другим диаметром отверстия или длиной до 3 метров.
