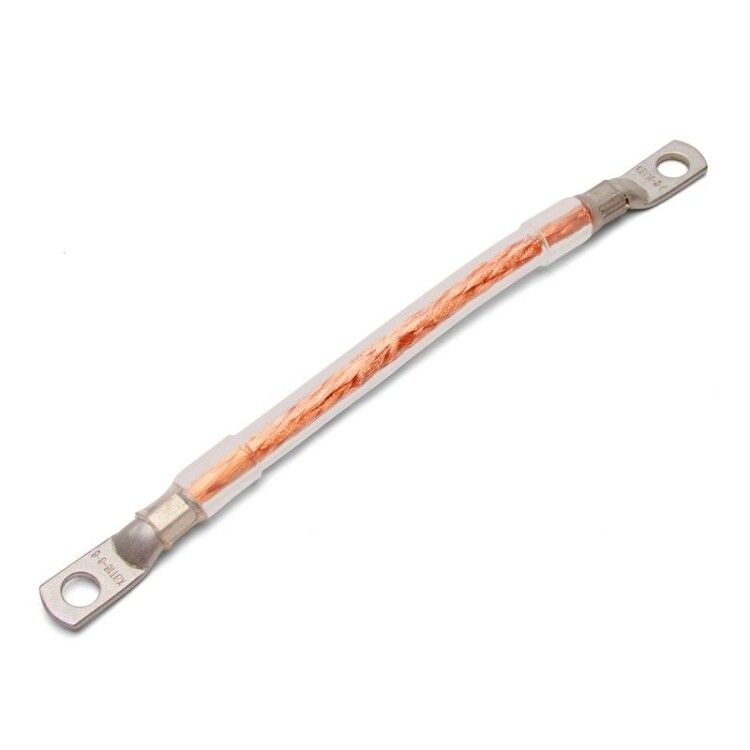

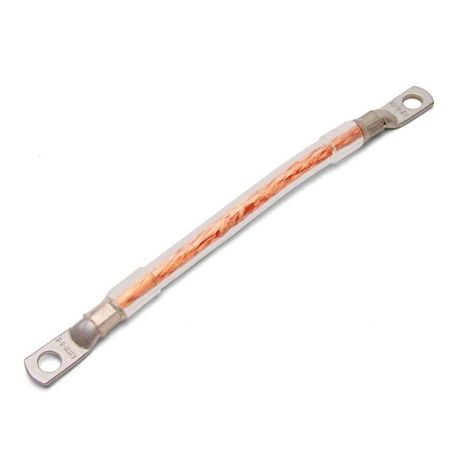

Перемычка заземл. кругл. изол. ПЗКи-16-400 | 82728 Fortisflex КВТ

Перемычка заземления круглая изолированная ПЗКи-16-400, ПЗКи(н)-16-400 от Fortisflex и КВТ предназначена для надёжного соединения металлических частей оборудования с системой заземления. Благодаря силиконовой изоляции и лужёным наконечникам, она устойчива к механическим нагрузкам и агрессивным средам, что делает её подходящей для промышленных условий.

Назначение и область применения

Перемычка заземления круглая изолированная ПЗКи-16-400, ПЗКи(н)-16-400 используется для создания безопасного электрического контакта между корпусами электрооборудования, шкафами, щитами и основной системой заземления. Применяется в системах молниезащиты, для отвода статического электричества и защиты персонала от поражения током. Особенно актуальна там, где требуется высокая надёжность соединений - на производствах, в энергообъектах, на транспорте и в химических цехах.

Технические характеристики

• Тип изделия: Перемычка заземления
• Материал проводника: Электротехническая медь марки М1
• Номинальное сечение: 16 мм2
• Класс проводника: Класс 5 (гибкий многожильный)
• Изоляция: Силикон, прозрачная
• Номинальное напряжение: 1 кВ
• Покрытие проводника: Лужённое
• Форма проводника: Круглая
• Наконечники: Да, медные лужёные ТМЛ (КВТ)
• Резьба: M8
• Герметизация соединения: Термоусаживаемая манжета с клеевым слоем
• Марка провода: ПВ6-3

Совместимость и монтаж

Перемычка заземления круглая изолированная ПЗКи-16-400, ПЗКи(н)-16-400 оснащена готовыми наконечниками с резьбой M8 - они легко фиксируются болтом на заземляющем контуре, корпусе оборудования или распределительном щите. Для установки достаточно зачистить поверхность, плотно затянуть болт и проверить контакт. Гибкость провода позволяет удобно прокладывать перемычку даже в ограниченном пространстве. Учитывайте, что длина фиксирована - под заказ доступны варианты другой длины.

Безопасность и стандарты

Изделие соответствует требованиям к заземляющим устройствам согласно ПУЭ и ГОСТ Р 50571.5.54. Силиконовая изоляция обеспечивает устойчивость к температурным колебаниям (-60C до +180C), не выгорает и не трескается. Лужёное покрытие снижает риск окисления и повышает долговечность контактов. Герметичная термоусаживаемая манжета исключает попадание влаги и пыли внутрь соединения.

Преимущества

• Высокая гибкость благодаря классу 5 проводника - удобна при монтаже в труднодоступных местах
• Прозрачная силиконовая изоляция позволяет контролировать состояние провода без вскрытия
• Лужёные наконечники обеспечивают длительную работу без потери проводимости
• Герметичное соединение увеличивает срок службы в условиях повышенной влажности и запылённости
• Не требует дополнительной подготовки - готов к установке сразу после получения

Ограничения применения

• Не предназначен для постоянного прохождения рабочего тока - только для заземления и отвода аварийных токов
• Не рекомендовано использование вне диапазона температур от -60C до +180C
• Стандартная длина - 400 мм; при необходимости другого размера требуется заказ
• Подходит только для крепления через резьбу M8 - не совместима с другими типами клемм без адаптеров

Примеры использования

• Заземление корпусов частотных преобразователей на производственных линиях
• Связь между секциями распределительных щитов в пищевой промышленности
• Обеспечение молниезащиты на внешних антеннах и опорах освещения
• Отвод статики в красочных камерах и на участках с пластиковыми материалами
• Подключение заземляющего провода к рамам станков и сварочному оборудованию

Практические советы

• Перед установкой протрите контактную поверхность от грязи и оксидов - это повысит надёжность соединения
• Затягивайте болт усилием 1–1,5 Нм - недостаточно или слишком сильно может повредить наконечник
• Проверяйте целостность изоляции перед каждым монтажом - даже малые трещины снижают защитные свойства
• Для длинных маршрутов используйте несколько перемычек вместо одной удлинённой - так легче сохранить жесткость и надёжность
• При замене старых перемычек - выбирайте аналогичное сечение (16 мм2) и тип наконечников, чтобы не нарушить баланс системы заземления
