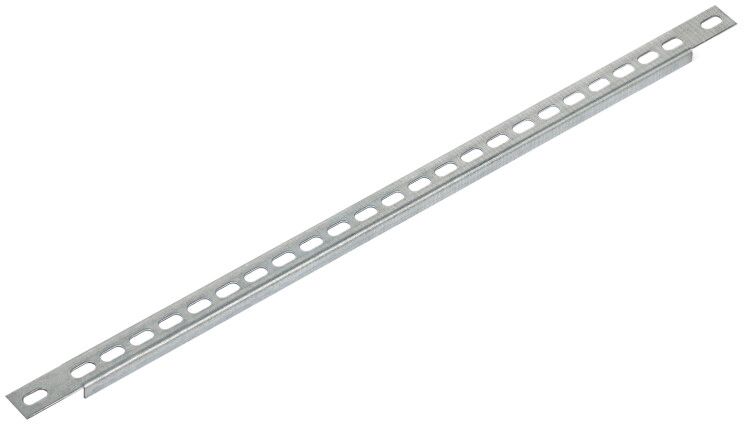

Планка 365 TITAN (комплект 2 шт.) | YKM40-P-365 IEK

Планка 365 TITAN (комплект 2 шт.) - металлический аксессуар из серии TITAN от IEK, предназначенный для фиксации одиночных или групповых электроаппаратов с единым установочным габаритом по высоте. Комплект из двух планок обеспечивает надёжную базу для монтажа устройств в распределительных щитах.

Назначение и область применения

Планка 365 TITAN используется для крепления аппаратов защиты, автоматических выключателей, контакторов, реле и других модульных устройств, которые имеют одинаковую высоту установки. Подходит для сборки щитов управления, ВРУ, АВР и других распределительных систем. Применяется в промышленных объектах, жилых зданиях, на транспорте и в коммерческой недвижимости.

Технические характеристики

• Тип изделия: аксессуар для ВРУ серии TITAN
• Форма: планка
• Материал: металл
• Цвет: RAL 7035 (серый антрацит)
• Срок службы: 25 лет
• Количество в комплекте: 2 штуки

Совместимость и монтаж

Планка 365 TITAN совместима со всеми модульными устройствами, соответствующими стандарту DIN EN 60715 (монтаж на рейку 35 мм). Устанавливается на стандартную DIN-рейку внутри щита. Каждая планка имеет отверстия для крепления болтами M4 - позволяет зафиксировать её к корпусу щита или стенде. Для правильной установки убедитесь, что высота всех монтируемых устройств совпадает с рабочей высотой планки - иначе возможна некорректная посадка.

Безопасность и стандарты

Планка 365 TITAN изготовлена в соответствии с требованиями серийного производства IEK для системы TITAN. Соответствует нормам безопасности для электромонтажных изделий, применяемых в распределительных устройствах до 1000 В переменного тока. Материал - сталь с антикоррозийным покрытием - обеспечивает долговечность в условиях повышенной влажности и перепадов температур.

Преимущества

• Высокая механическая прочность благодаря металлической основе
• Стандартный цвет RAL 7035 - сочетается с корпусами щитов серии TITAN
• Два элемента в комплекте позволяют собирать более длинные ряды устройств без необходимости докупать дополнительные детали
• Срок службы 25 лет снижает потребность в замене и обслуживании

Ограничения применения

Не предназначен для крепления устройств с различной высотой установки - например, если в одном ряду используются модули 18 мм и 90 мм. Не применяется как самостоятельный несущий элемент - требует жесткой фиксации на DIN-рейке или корпусе щита. Не рассчитана на нагрузки выше стандартных весов модульных аппаратов (до 1–1,5 кг на единицу).

Примеры использования

• Установка группы автоматических выключателей в бытовом щите
• Крепление контакторов и тепловых реле в промышленном АВР
• Фиксация счетчиков и реле времени в распределительном щите ВРУ
• Сборка панели управления насосной станцией с несколькими одинаковыми по высоте устройствами

Практические советы

• Перед монтажом проверьте, чтобы все устанавливаемые устройства имели одинаковую высоту - иначе они будут торчать или проваливаться
• При использовании в условиях с высокой влажностью или запылённостью рекомендуется дополнительно герметизировать места крепления
• Планка 365 TITAN (комплект 2 шт.) - идеальный вариант для сборки щитов с 12–24 модулями; для больших массивов используйте несколько комплектов
• Артикул ykm40-p-365 легко найти в каталогах IEK - сохраняйте его при заказе запчастей
