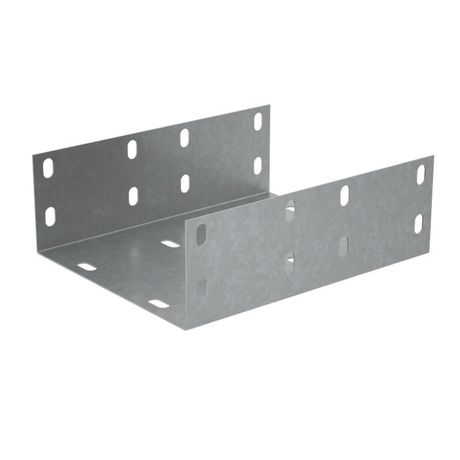

Соединительная пластина усиленная П-образная для лотка 80х400 мм "ПЛЮС" | SPUplus80-400 КМ-Профиль PL4731

Соединительная пластина П-образная усиленная для лотка 80х400 мм серия ПЛЮС SPUplus80-400 КМ-Профиль предназначена для надёжного соединения секций кабельных лотков, повышая жёсткость и нагрузочную способность трассы. Подходит для монтажа в условиях повышенной влажности, на открытых участках и внутри помещений.

Назначение и область применения

Соединительная пластина П-образная усиленная для лотка 80х400 мм серия ПЛЮС SPUplus80-400 КМ-Профиль применяется для стыковки двух соседних секций кабельного лотка одинакового типа - например, когда необходимо продолжить трассу без перепада уровней. Элемент укрепляет место соединения, предотвращая провисание и деформацию при заполнении лотка кабелями. Установка допускается как на горизонтальных, так и на вертикальных участках трассы. Особенно эффективен там, где требуется повышенная механическая прочность - например, при большой массе кабелей или частом обслуживании системы.

Технические характеристики

• Габариты: 80×400 мм - соответствует стандартным габаритам лотков с высотой борта 80 мм и шириной 400 мм;
• Материал: сталь оцинкованная толщиной 1 мм - обеспечивает достаточную жёсткость при минимальном весе;
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира - равномерное, плотное цинковое покрытие, устойчивое к коррозии;
• Тип соединения: винтовой разъём - позволяет собирать и разбирать соединение без сварки, используя болты и гайки;
• Исполнение: продольный соединитель - предназначен исключительно для соединения лотков вдоль их оси;
• Огнестойкость: да - материал сохраняет целостность при воздействии температур до предела нормируемого класса пожаробезопасности;
• Цвет: серый - единый цветовой стиль с другими компонентами системы КМ-Профиль.

Совместимость и монтаж

SPUplus80-400 КМ-Профиль совместим только с кабельными лотками серии КМ-Профиль, имеющими те же габариты: 80 мм высота борта и 400 мм ширина. Для установки потребуются самонарезающие или обычные болты M6/M8 (не входят в комплект). Монтаж выполняется поверх торцов лотков: пластину выравнивают по кромкам, фиксируют минимум двумя болтами с каждой стороны. Напряжение на крепления не передаётся - плита работает только на изгиб и сдвиг. Перед сборкой проверьте соответствие внутреннего профиля лотка и пластины - зазор не должен превышать 1–2 мм.

Безопасность и стандарты

• Оцинковка выполнена по ГОСТ 9.307-89 - гарантирует долговечность защиты в агрессивных средах;
• Эксплуатация разрешена в соответствии с ГОСТ 15150-69 - изделие рассчитано на работу в климатических исполнениях УХЛ и Т, в том числе на открытом воздухе;
• Огнестойкость подтверждает возможность применения в системах, требующих сохранения работоспособности при возгорании (по требованиям к кабельным трассам в объектах энергообеспечения и управления).

Преимущества

• Увеличенная несущая способность за счёт усиленной конструкции - снижается риск прогиба при большом количестве кабелей;
• Высокая коррозионная стойкость - оцинковка по Сендзимиру служит в 2–3 раза дольше, чем холодное цинкование;
• Разборная конструкция - удобство ремонта и модификации трассы без демонтажа всей системы;
• Совместимость с остальной серией КМ-Профиль - можно комбинировать с углами, переходниками, крышками других типов;
• Не требует специального оборудования - монтаж доступен даже при ограниченных ресурсах на площадке.

Ограничения применения

• Не для соединения лотков с разной высотой бортов - только для парных секций 80×400 мм;
• Запрещено использовать в агрессивных химических средах (например, рядом с кислотными или щелочными выбросами);
• Не рекомендуется применять в условиях постоянного погружения в воду - хотя IP-защита не указана, герметичность не обеспечивается;
• Подходит только для продольного соединения; для поворотов, ответвлений или T-соединений нужны другие аксессуары.

Примеры использования

• Обустройство кабельных трасс в промышленных цехах - особенно там, где установлены крупные станки с множеством силовых и сигнальных кабелей;
• Прокладка в распределительных пунктах, подстанциях, серверных - где важна надёжность и легкий доступ для обслуживания;
• Наружные маршруты - например, вдоль забора завода или в крытых двориках, где есть контакт с влагой и перепады температур;
• Аварийные и ремонтные работы - быстрая замена поврежденного участка лотка без замены всего участка трассы.

Практические советы

• Перед монтажом протестируйте свободное перемещение пластины по краям лотка - она должна легко входить без усилия;
• Используйте антивибрационные шайбы при работе в условиях вибрации (элеваторы, насосные станции);
• Проверяйте затяжку болтов через год после установки - первые годы возможно ослабление из-за осадки кабелей;
• Не закручивайте болты слишком сильно - это может вызвать деформацию стенок лотка;
• При использовании нескольких таких пластин подряд - делайте шаг между ними не более 1,5 метра для равномерного распределения нагрузки.
