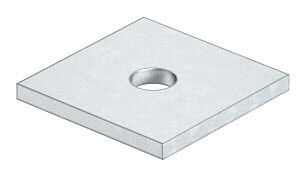

Пластина для увеличения площади опорной поверхности 50x60 (K 60 FT) | 6348408 OBO Bettermann

Пластина для увеличения площади опорной поверхности 50x60 мм, горячий цинк от OBO BETTERMANN (артикул K 60 FT) предназначена для распределения нагрузки при сквозном креплении кронштейнов и стоек на тонких или хрупких поверхностях, обеспечивая надёжную фиксацию и долговечность соединения.

Назначение и область применения

Пластина для увеличения площади опорной поверхности 50x60 мм, горячий цинк используется при установке крепёжных элементов, когда основание (например, гипсокартон, деревянный брус, тонкий металл или пластик) не выдерживает сосредоточенную нагрузку от болта. Она распределяет усилие на большую площадь, предотвращая деформацию или пробой материала. Применяется в системах крепления кабельных лотков, трубопроводов, светильников, вентиляционных каналов и других элементов инженерного оборудования.

Технические характеристики

• Размеры: 50 × 60 мм
• Толщина: 6,5 мм
• Материал: сталь
• Покрытие: горячий цинк - защищает от коррозии даже в агрессивных средах
• Диаметр отверстия под болт: внутренний 13 мм, подходящий для болтов M12
• Обозначение производителя: K 60 FT

Совместимость и монтаж

Пластина совместима с болтами М12 и стандартными гайками, шайбами и анкерами того же размера. Устанавливается через отверстие в основе, после чего болт проходит сквозь пластину и крепится с другой стороны. Для монтажа требуется сверло диаметром 13–14 мм. Рекомендуется использовать с плоской шайбой под головку болта для равномерного распределения давления. Пластину можно закрепить также с помощью клея или двустороннего скотча на временные конструкции, если допускается механическая нагрузка.

Безопасность и стандарты

Изделие соответствует требованиям к коррозионной стойкости для промышленного оборудования. Горячее цинкование обеспечивает соответствие DIN EN ISO 1461. Нагрузочные возможности рассчитаны на применение в соответствии с нормами EAD 330029-00-0601 для крепежных систем.

Преимущества

• Увеличивает устойчивость крепления на слабых основаниях
• Защита от коррозии благодаря горячему цинкованию - срок службы до 25 лет в условиях повышенной влажности
• Высокая жесткость стали 6,5 мм исключает прогиб под нагрузкой
• Форма и размеры стандартизированы - легко интегрируется в системы OBO BETTERMANN

Ограничения применения

• Не предназначен для использования в качестве самостоятельного крепёжного элемента - требует болта М12 и базовой поверхности с возможностью сквозного прохода
• Не рекомендуется для применения в условиях постоянного воздействия открытого огня или температур выше +150 C
• Запрещено использовать с болтами меньшего диаметра - риск проскальзывания и повреждения резьбы

Примеры использования

• Крепление кабельного лотка к потолку из гипсокартона
• Установка кронштейна для воздуховода на деревянную балку
• Фиксация светильника на тонком металлическом листе
• Монтаж стоек для трассировки кабелей на стене из ячеистого бетона

Практические советы

• Перед монтажом проверьте, что толщина основания позволяет полностью пройти болту с запасом 5–10 мм
• При использовании в сырых помещениях (подвалы, котельные) дополнительно смажьте резьбу болта антикоррозийной paste
• Не используйте ударную дрель при сверлении - это может вызвать микротрещины в покрытии
• Артикул K 60 FT от OBO BETTERMANN совпадает с другими компонентами серии F-T, поэтому легко заменяется в существующих системах
