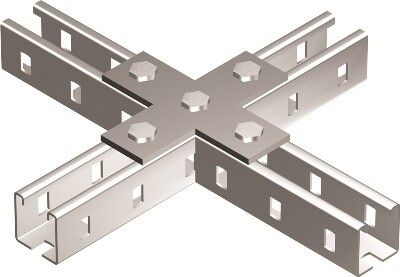

Пластина соединительная Х-образ. для профиля С-образ. ДКС BMD1041HDZ (34010HDZ)

Пластина соединительная Х-образная, горячеоцинкованная от DKC (ДКС), артикул bmd1041hdz, предназначена для надёжного соединения U-профилей в металлоконструкциях. Продукт из серии B5 Combitech обеспечивает жёсткую фиксацию в узлах с перекрещивающимися направлениями нагрузки.

Назначение и область применения

Пластина соединительная Х-образная, горячеоцинкованная используется для сборки каркасов из U-профилей, когда требуется соединить четыре элемента под прямым углом — например, в вертикальных и горизонтальных плоскостях одновременно. Подходит для монтажа стеновых, потолочных и перегородочных систем, где важна точность геометрии и долговечность соединений.

Технические характеристики

• Материал: сталь толщиной 5 мм — обеспечивает достаточную жесткость для передачи нагрузок между профилями
• Покрытие: горячее цинкование — защищает от коррозии даже в условиях повышенной влажности и агрессивной среды
• Цвет: светло-серый — соответствует цвету стандартных U-профилей, не требует дополнительной окраски
• Климатическое исполнение: УХЛ(1,5) — допускает эксплуатацию в помещениях с температурой от −40 °C до +40 °C и относительной влажностью до 98%
• Тип соединителя: крестовой — позволяет соединять четыре профиля в одной точке, формируя X-образный узел

Совместимость и монтаж

Пластина совместима исключительно с U-профилями указанной серии: BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41. Каждый профиль вставляется в один из четырёх вырезов пластины и фиксируется саморезами через предварительно просверленные отверстия. Монтаж выполняется после сборки основного каркаса — пластина устанавливается как узловой элемент в местах пересечения профилей. Для прочной фиксации рекомендуется использовать саморезы с шестигранной головкой M4–M5 длиной 12–16 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80 (для оцинкованной стали) и нормам безопасности при использовании в каркасных конструкциях. Горячее цинкование снижает риск электрохимической коррозии при контакте с другими металлами, что важно при смешанном применении материалов.

Преимущества

• Высокая механическая прочность благодаря толщине 5 мм — выдерживает значительные нагрузки без деформаций
• Долгий срок службы за счёт горячего цинкования — особенно актуально в сырых помещениях (бассейны, холодильники, производственные зоны с мойкой)
• Одинаковая форма всех четырёх ответвлений — гарантирует равномерное распределение усилий
• Не требует специального оборудования для установки — монтаж возможен обычными ручными инструментами

Ограничения применения

• Не применяется для соединения профилей других типов (например, C-профилей или L-уголков)
• Не предназначен для наружной эксплуатации без защиты от прямых осадков — хотя цинк устойчив, длительное воздействие воды может снизить срок службы
• Запрещено сваривать — нагрев разрушает цинковое покрытие и создаёт зоны коррозии
• Не рекомендуется использовать в качестве несущего элемента в конструкциях с динамическими или ударными нагрузками

Примеры использования

• Фреймы для перегородок в офисах с многоуровневыми потолками
• Рамы для оборудования в пищевой промышленности (частые мойки, влага)
• Подвесные системы для воздуховодов и трубопроводов в производственных цехах
• Каркасы для стеллажей и ярусных конструкций, где нужна жёсткость в трёх плоскостях

Практические советы

• Перед монтажом проверьте соответствие профиля и пластины — внешние габариты должны точно совпадать с указанными моделями (BPL/BPV/BPM/BPD)
• При сборке используйте саморезы с пружинной шайбой — они компенсируют микродвижения и продлевают срок службы соединения
• Если конструкция будет находиться в помещении с химически активной средой (например, химлаборатория), дополнительно проверьте совместимость с материалами, контактирующими с пластиной
• Не затягивайте саморезы с избыточным моментом — это может вызвать растрескивание металла вокруг отверстий
• Артикул bmd1041hdz — единственный вариант этой формы в серии B5 Combitech; другие модели имеют другую форму или толщину
