Пластина соединительная регулируемая h=50мм | CLM40D-PSR-050 IEK

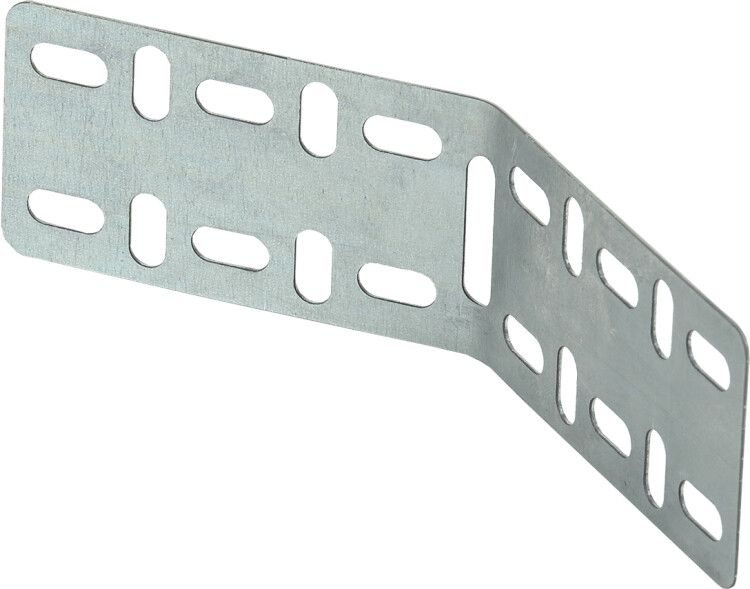

Пластина соединительная регулируемая высота 50 мм от IEK (ИЭК), артикул clm40d-psr-050, предназначена для точного выравнивания и фиксации лестничных кабельных лотков на разной высоте, обеспечивая гибкую сборку трассы без перегибов.

Назначение и область применения

Пластина соединительная регулируемая высота 50 мм используется для изменения уровня кабельной трассы между двумя лестничными лотками. Она позволяет компенсировать перепады высоты при монтаже, например, над оборудованием, колоннами или при переходе через препятствия. Применяется в системах прокладки кабелей на объектах промышленного, коммерческого и жилого назначения - в цехах, распределительных пунктах, серверных помещениях и т.д.

Технические характеристики

• Высота регулировки: 50 мм - позволяет поднимать один лоток относительно другого на заданную величину;
• Тип изделия: пластина соединительная - служит для механического соединения двух элементов лотка;
• Материал: сталь оцинкованная - обеспечивает прочность и устойчивость к коррозии;
• Тип соединения: шарнирное - даёт возможность поворота и угловой адаптации при установке;
• Исполнение: продольный соединитель - ориентирован на соединение лотков вдоль их оси;
• Покрытие: оцинкованное - защищает от воздействия влаги и химических сред;
• Совместимость с лотком: лестничный - работает исключительно с лестничными кабельными лотками совместимой серии LESTA;
• Цвет: серый - соответствует цветовой гамме изделий серии LESTA.

Совместимость и монтаж

Пластина clm40d-psr-050 совместима только с лестничными лотками серии LESTA от IEK. Устанавливается между двумя секциями лотка: одна сторона крепится к нижнему лотку, вторая - к верхнему. Шарнирное соединение позволяет легко выставить нужный угол и уровень перед окончательным закреплением болтами. Для монтажа требуются стандартные крепёжные элементы (болты, гайки, шайбы), входящие в комплект лотка. Не рекомендуется использовать с другими типами лотков (коробчатые, трубчатые, решётчатые).

Преимущества

• Регулируемая высота 50 мм - удобна для точной настройки трассы без замены деталей;
• Шарнирное соединение - снижает нагрузку на крепления при температурных деформациях;
• Оцинкованная сталь - долгий срок службы даже в условиях повышенной влажности;
• Унифицированная система - совпадает с размерами и крепёжными отверстиями других элементов серии LESTA;
• Не требует сварки - монтаж выполняется с помощью болтовых соединений, что ускоряет работу.

Ограничения применения

• Не предназначен для вертикальных поворотов - только для изменения высоты в продольном направлении;
• Не рассчитана на значительные динамические нагрузки - не применяется там, где возможны удары или вибрации выше нормы;
• Подходит только для лестничных лотков серии LESTA - несовместима с аналогами других брендов;
• Максимальная высота регулировки - 50 мм; при больших перепадах требуется использование нескольких пластин или другой системы поддержки.

Примеры использования

• Переход кабельной трассы с одного этажа на другой через технологический проём с перепадом высоты 50 мм;
• Обход оборудования (например, вентиляторов или насосов) с сохранением параллельности лотков;
• Согласование уровней лотков при модернизации существующих систем без демонтажа всей трассы;
• Формирование плавного подъёма кабельной трассы к распределительному щиту, установленному на платформе.

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия пластины точно совпадали с отверстиями лотка - не используйте силу, если есть несоответствие;
• При использовании в сыром помещении дополнительно смажьте резьбу антивибрационной смазкой для предотвращения заклинивания;
• Не затягивайте болты слишком сильно - это может деформировать оцинкованное покрытие и снизить коррозионную стойкость;
• Если необходимо изменить высоту более чем на 50 мм, используйте две пластины clm40d-psr-050 последовательно, соблюдая правила равновесия и жёсткости конструкции;
• Пластина clm40d-psr-050 от IEK (ИЭК) - часть единой системы LESTA, поэтому все остальные элементы (углы, муфты, опоры) должны быть из той же серии для гарантированной совместимости.
