Плата монтажная для DMX3 типоразмера 0 фиксированного/выкатного исполнения 3П/4П 24M - 339103 Legrand

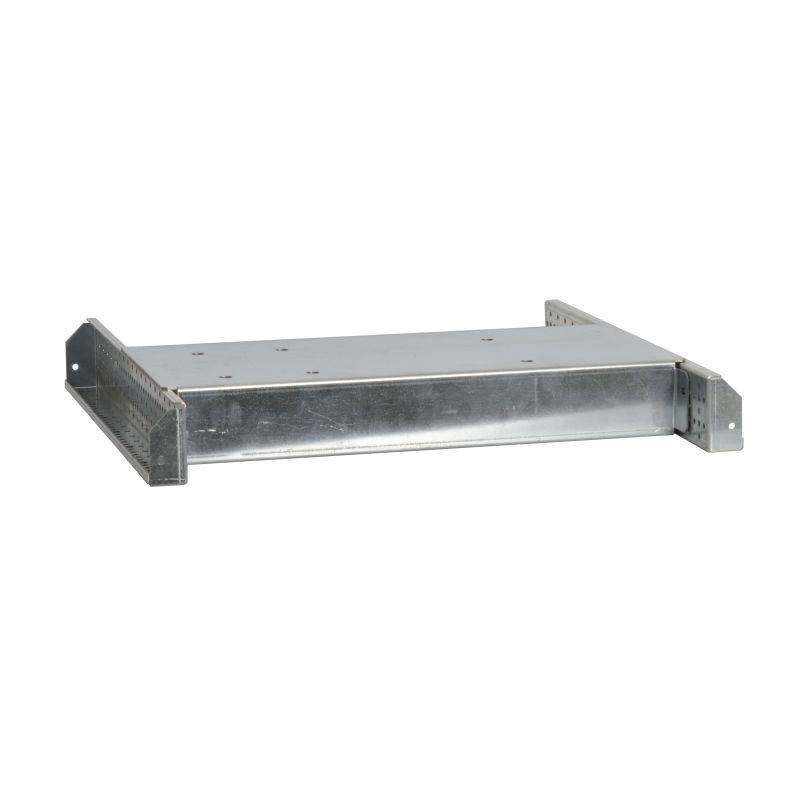

Плата монтажная для DMX3 типоразмера 0 фиксированного/выкатного исполнения 3П/4П 24M от Legrand Euro - элемент крепления для компактной установки модульных устройств в распределительных щитах. Артикул 339103 совместим с сериями XL3 S и предназначена для монтажа в шкафах с жесткими требованиями к плотности размещения оборудования.

Назначение и область применения

Плата используется для фиксированного или выкатного монтажа автоматических выключателей, УЗО, реле и других модульных устройств в щитах управления. Подходит для промышленных объектов, систем автоматизации, станций управления и распределительных пунктов, где важна компактность и надежность крепления. Применяется в щитах с типоразмером 0, что позволяет устанавливать до 24 модулей на одной плате.

Технические характеристики

• Тип изделия: плата монтажная
• Типоразмер: 0
• Количество модулей: 24
• Исполнение: фиксированное / выкатное (3П/4П)
• Материал: сталь
• Защитное покрытие: оцинкованное
• Перфорация: есть - для крепления саморезами и фиксации в корпусе

Совместимость и монтаж

Плата совместима с модульными устройствами стандарта DIN 35 мм, используемыми в серии XL3 S. Крепится к стенкам шкафа через перфорированные отверстия с помощью саморезов. Выкатное исполнение требует наличия направляющих механизмов - они не входят в комплект и должны быть установлены отдельно. Для фиксированного варианта достаточно обычного крепления. Посадочные размеры соответствуют стандартным габаритам щитов Legrand.

Безопасность и стандарты

Плата изготовлена из стали с оцинкованным покрытием, обеспечивающим устойчивость к коррозии в условиях повышенной влажности. Соответствует требованиям к механической прочности и долговечности для промышленного электрооборудования. Сертифицирована в рамках системы качества Legrand, но не является токоведущим элементом - не имеет собственных электрических характеристик.

Преимущества

• Высокая нагрузочная способность благодаря стальной основе
• Устойчивость к окислению за счет оцинкованного покрытия
• Гибкость монтажа: можно использовать как фиксированную или выкатную платформу
• Экономия места: 24 модуля на одном уровне позволяют минимизировать глубину щита
• Простой и быстрый монтаж благодаря предварительно выполненной перфорации

Ограничения применения

• Не предназначен для установки вне закрытых щитов - не имеет защиты IP
• Не работает как теплорассеивающий элемент - не рассчитана на высокую мощность нагрева
• Выкатное исполнение требует дополнительных направляющих, которые не входят в комплект
• Подходит только для модулей шириной 17,5 мм (стандартный DIN 35 мм)

Примеры использования

• Щит управления насосной станцией с 8 УЗО и 16 автоматами
• Распределительный пункт на производстве с контроллерами и реле
• Шкаф автоматизации HVAC-системы с комбинированным набором устройств

Практические советы

• При использовании выкатного исполнения проверьте совместимость направляющих с типоразмером 0 и шагом крепления 48 мм
• Убедитесь, что глубина шкафа достаточна для выдвижения платы - минимальная рекомендованная глубина 250 мм
• Для длительной эксплуатации в агрессивных средах дополнительно смажьте крепежные точки антикоррозийной смазкой
• Артикул 339103 - единственный вариант этой модели в серии XL3 S; аналоги от других брендов могут иметь отличную перфорацию или толщину металла
