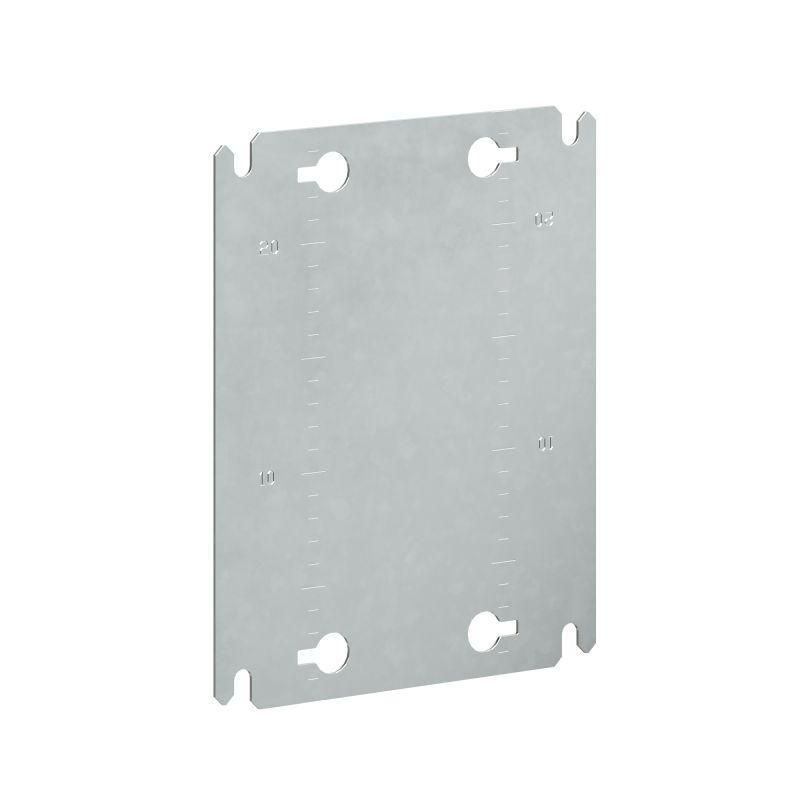

Плата монтажная для навесных корпусов ВхШ 300х250 мм | R5ST039MP DKC ДКС

Плата монтажная для навесных корпусов ВхШ 300х250 мм, RAM block DKC - элемент для фиксации внутреннего оборудования внутри корпусов серии ST/STX/STE/STEX/STH. Артикул r5st039mp обеспечивает точную совместимость с корпусами того же форм-фактора, упрощая сборку и обслуживание.

Назначение и область применения

Плата монтажная используется для крепления электронных компонентов, модулей управления, реле, контакторов и других устройств внутри навесных корпусов. Подходит для промышленного оснащения: автоматизированных линий, щитов управления, систем контроля и связи. Применяется там, где требуется жесткая, надёжная и легко доступная база для монтажа.

Технические характеристики

• Материал: оцинкованная сталь толщиной 1,8 мм - устойчивость к коррозии и механическим нагрузкам
• Габариты платы: 250×200 мм (высота × ширина)
• Размеры совмещаемых корпусов: 300×250 мм (В×Ш)
• Форма: прямоугольная с предварительно выполненными вырезами
• Покрытие: цинковое - защищает от окисления в условиях повышенной влажности

Совместимость и монтаж

Плата предназначена исключительно для корпусов серии ST, STX, STE, STEX и STH. Установка происходит путём вставки платы в корпус до упора - вырезы обеспечивают точную посадку без дополнительного крепления. Разметка выполнена двунаправленно: можно ориентировать оборудование как вдоль, так и поперёк платы. Для заземления предусмотрен специальный вырез - он позволяет подключить провод заземления после установки платы в корпус, не требуя демонтажа.

Преимущества

• Ускоряет сборку благодаря готовым вырезам и универсальной разметке
• Обеспечивает прочное крепление оборудования даже при вибрациях
• Заземляющий вырез снижает риск ошибок при подключении защитного провода
• Стандартный размер соответствует сериям корпусов DKC - не требует адаптации

Ограничения применения

• Не подходит для корпусов другого размера - например, 400×300 мм или круглых
• Не предназначен для монтажа тяжёлого оборудования свыше 15–20 кг без дополнительной фиксации
• Не рекомендуется использовать в средах с постоянным воздействием открытого пламени или агрессивных химических паров

Примеры использования

• Щит управления насосной станцией - крепление реле времени и терморегулятора
• Автоматический конвейер - установка контроллеров и входных модулей
• Система видеонаблюдения - фиксация блока питания и коммуникационного интерфейса

Практические советы

• Перед монтажом проверьте, что внутренние размеры корпуса точно соответствуют 300×250 мм - расхождение более 2–3 мм затруднит установку
• Используйте саморезы M3–M4 для крепления оборудования - они идеально подходят по шагу отверстий на плате
• При работе в сыром помещении периодически проверяйте целостность цинкового покрытия - повреждения могут вызвать коррозию
• Плата m5st039mp (артикул r5st039mp) совместима со всеми корпусами серии RAM block DKC - замена возможна без переделки проводки
