Плата монтажная релейного отсека Ш=1200 В=400 | R5RCB124 DKC ДКС

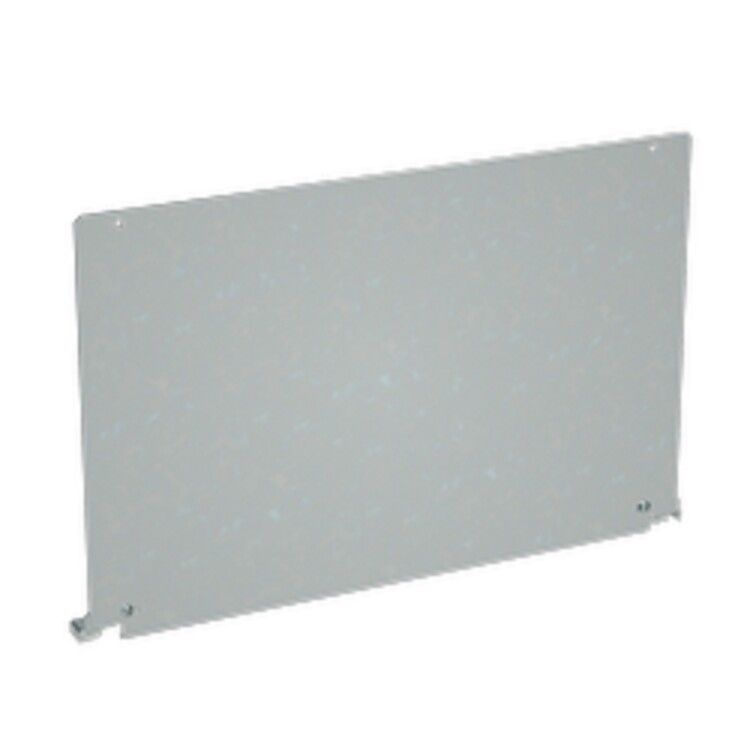

Плата монтажная релейного отсека Ш1200 В400 DKC - это металлическая опора для компактного размещения реле и других коммутационных устройств внутри силового шкафа. Применяется в системах распределения электроэнергии совместно с автоматическими выключателями и шинными трассами. Артикул r5rcb124 принадлежит к серии RAM power бренда DKC.

Назначение и область применения

Плата монтажная релейного отсека Ш1200 В400 DKC служит для создания устойчивой горизонтальной поверхности внутри электрощита, где располагаются реле, таймеры, контакторы и другие элементы управления. Она устанавливается между воздушным автоматическим выключателем и верхней шинной трассой, обеспечивая физическое и электрическое разделение цепей питания и управления. Подходит для шкафов шириной 1200 мм, типичных в промышленных и энергетических объектах.

Технические характеристики

• Ширина: 1200 мм - соответствует стандартному шагу монтажа в шкафах промышленного типа
• Высота: 400 мм - позволяет разместить до 8–12 стандартных модульных устройств (по 17,5 мм на модуль)
• Материал: сталь - обеспечивает механическую прочность и жесткость при нагрузках
• Тип изделия: крепежный комплект - не является активным элементом, не требует подключения

Совместимость и монтаж

Плата монтажная релейного отсека Ш1200 В400 DKC крепится к боковым стенкам шкафа с помощью болтов или самонарезающих винтов через предварительно просверленные отверстия. Установка выполняется параллельно шинной трассе, ниже автомата. Для удобства сборки рекомендуется использовать крепеж, совпадающий по размеру с отверстиями на раме шкафа. Совместима со всеми стандартными DIN-рейками и креплениями для реле, установленными на её поверхности.

Преимущества

• Увеличивает плотность компоновки - освобождает место над шинами для кабельных каналов
• Обеспечивает равномерную нагрузку на корпус шкафа - снижает риск деформации при большом количестве устройств
• Изготовлена из стали - устойчива к вибрациям и перегрузкам при длительной эксплуатации
• Поддерживает стандартизированную высоту - упрощает проектирование и обслуживание

Ограничения применения

• Не предназначена для установки вне закрытых шкафов - не имеет защиты от внешних воздействий
• Не используется в условиях повышенной влажности без дополнительной антикоррозийной обработки
• Не подходит для шкафов шириной менее 1200 мм - габариты жестко заданы
• Не заменяет DIN-рейки - требует отдельного крепления устройств на поверхности

Примеры использования

• Промышленные станки с PLC-управлением - для размещения реле контроля температуры и давления
• Конвейерные системы - для установки временных реле и сигнализаторов состояния
• Энергоустановки с автоматикой - между входным автоматом и верхними шинами для управления питанием
• Распределительные щиты в зданиях - для компактного расположения вспомогательных цепей

Практические советы

• Перед монтажом проверьте, что глубина шкафа достаточна для свободного доступа к тыльной стороне платы
• Используйте изолирующие прокладки, если плата будет находиться рядом с токоведущими частями
• При сверлении отверстий в шкафе соблюдайте допуск +-1 мм - точность посадки влияет на устойчивость
• Для больших массивов реле рассчитывайте суммарную массу - стальная плата выдерживает до 15–20 кг равномерно распределённой нагрузки
• Артикул r5rcb124 - единственный вариант в серии RAM power с этими габаритами; аналоги от других производителей могут отличаться по крепёжным отверстиям
