Плата монтажная релейного отсека Ш=400 В=600 | R5RCB406 DKC ДКС

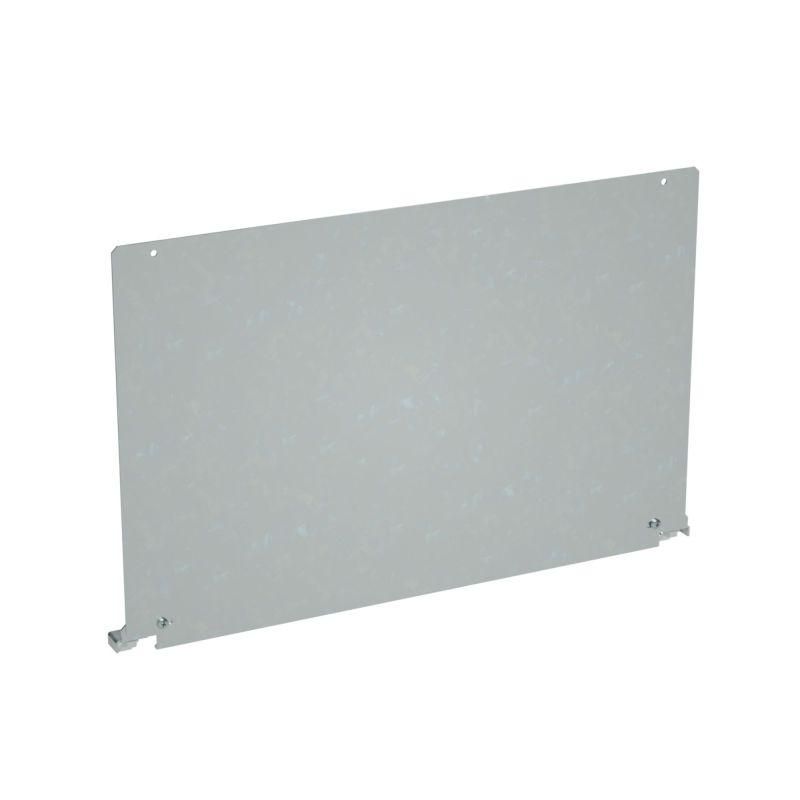

Плата монтажная релейного отсека Ш400 В600 DKC - это металлическая основа для фиксации реле и других коммутационных устройств внутри шкафа, обеспечивающая надёжную организацию соединений между автоматическим выключателем и верхней шинной трассой. Артикул r5rcb406 из серии RAM power производства DKC предназначен для компактных распределительных щитов.

Назначение и область применения

Плата монтажная релейного отсека Ш400 В600 DKC используется для создания упорядоченного пространства внутри электрического шкафа, где располагаются реле, таймеры, контакторы и другие элементы управления. Она служит промежуточным звеном между воздушным автоматическим выключателем, установленным ниже, и верхней шинной трассой, обеспечивая удобный доступ к клеммам и минимизируя длину проводов. Применяется в шкафах шириной 400 мм, типичных для промышленной автоматизации, систем управления насосами, конвейерами и вентиляцией.

Технические характеристики

• Ширина: 400 мм - соответствует стандартному шагу монтажа в шкафах промышленного типа
• Высота: 600 мм - позволяет разместить до 8–10 стандартных модульных устройств по высоте
• Материал: сталь - обеспечивает жесткую конструкцию, устойчивость к деформациям и долгий срок службы
• Тип комплекта: набор крепежных деталей - включает все необходимые болты, гайки и шайбы для сборки на DIN-рейках или стенках шкафа

Совместимость и монтаж

Плата монтажная релейного отсека Ш400 В600 DKC совместима с большинством стандартных реле и модульных аппаратов, устанавливаемых на DIN-рейку. Крепление осуществляется через предложенный набор крепежных деталей - можно закрепить как на боковые стенки шкафа, так и на нижнюю раму. Для правильной установки важно соблюдать расстояние от верха шкафа до верхнего края платы - рекомендуется оставлять не менее 50 мм для свободного прохода кабелей к шинной трассе. Установка возможна только в шкафы шириной 400 мм; использование в более узких или широких шкафах требует доработки крепления.

Преимущества

• Увеличивает плотность компоновки - позволяет разместить больше устройств в ограниченном пространстве
• Обеспечивает чёткую разводку - снижает риск перепутывания проводов между автоматом и шинами
• Имеет прочную стальную конструкцию - не прогибается под нагрузкой от множества кабелей
• Поставляется с готовым крепежом - исключает необходимость докупать дополнительные элементы

Ограничения применения

• Не предназначена для установки вне шкафа - не имеет защиты от внешних воздействий (IP-класс не указан)
• Подходит только для шкафов шириной 400 мм - несовместима с другими стандартными размерами (например, 600 мм или 800 мм)
• Не содержит изоляционных элементов - требуется дополнительная прокладка изолирующих пластин при работе с высокими напряжениями
• Не рассчитана на частую демонтажную работу - многократные разборки могут повредить резьбу крепежа

Примеры использования

• Промышленный контроллер на конвейере - плата размещает реле управления двигателями между входным автоматом и силовой шиной
• Щит управления HVAC - здесь она связывает терморегуляторы с контактными группами, расположенными выше по уровню
• Распределительный шкаф на объекте ЖКХ - обеспечивает чистую разводку между автоматами и фазными шинами

Практические советы

• Перед монтажом проверьте, что внутренняя глубина шкафа достаточна для свободного открывания дверцы - плата занимает всю ширину, но не должна мешать доступу к клеммам
• Используйте маркировочные бирки сразу после установки каждого устройства - благодаря одинаковому расположению всех плат, обслуживание становится быстрее
• При использовании нескольких таких плат в одном шкафе - выравнивайте их по горизонтали, чтобы упростить прокладку межплатных перемычек
• Артикул r5rcb406 часто заказывают параллельно с DIN-рейками и кабельными каналами - это создаёт целостную систему монтажа
