Плата монтажная релейного отсека Ш=800 В=400 | 307431 КЭАЗ

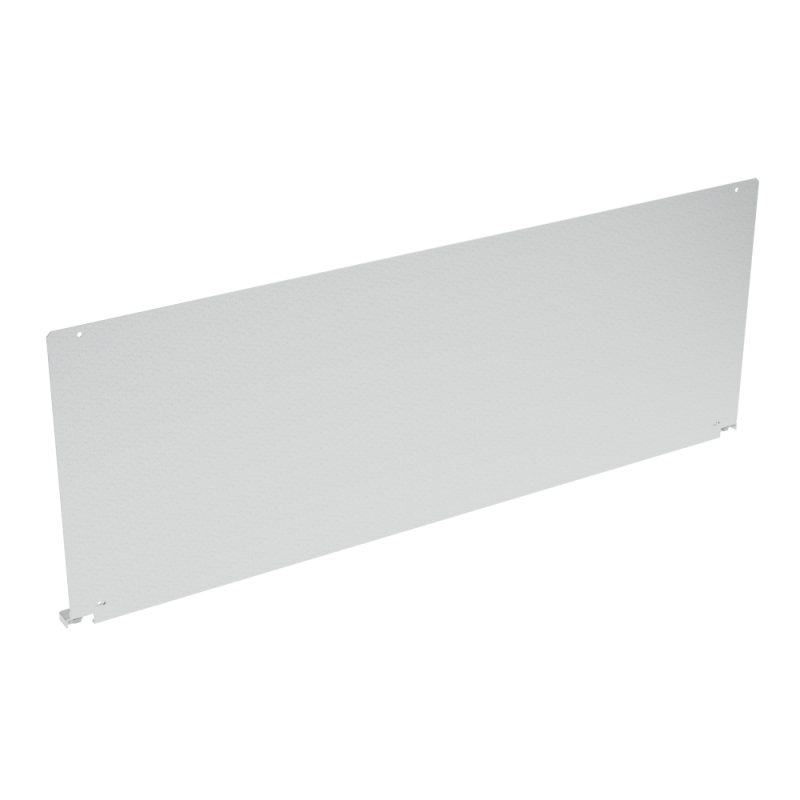

Плата монтажная релейного отсека Ш800 В400 от КЭАЗ - металлическая основа для установки коммутационных устройств в распределительных щитах, обеспечивает жесткую фиксацию реле и контакторов между автоматическим выключателем и верхней шинной трассой. Артикул 307431 входит в серию OptiBox M и предназначена для промышленного монтажа.

Назначение и область применения

Плата монтажная релейного отсека Ш800 В400 используется для компактной и надежной сборки релейного отсека внутри силовых щитов. Она служит промежуточным элементом между нижним уровнем - автоматическим выключателем (АВ) - и верхней токоведущей шинной трассой. Применяется в системах управления, на производстве, в энергообъектах, где требуется организовать четкую и доступную зону для реле, контакторов, временных реле и других модульных устройств.

Технические характеристики

• Габариты: ширина 800 мм, высота 400 мм
• Материал: оцинкованная сталь толщиной 1,5 мм
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Тип изделия: плата монтажная, не является корпусом - требует установки в раму или щит

Совместимость и монтаж

Плата совместима со стандартными DIN-рейками и креплениями для реле типа 17,5–35 мм. Устанавливается горизонтально в щите, фиксируется болтами через предварительно просверленные отверстия по периметру. Для удобства монтажа рекомендуется использовать кронштейны или направляющие профили, соответствующие габаритам 800×400 мм. Подходит для монтажа в щитах серии OptiBox M от КЭАЗ, а также в аналогичных по размерам конструкциях других производителей.

Безопасность и стандарты

Изделие изготовлено из материала, соответствующего требованиям ГОСТ 14918 и ГОСТ 17017 - устойчиво к механическим нагрузкам и коррозии. Оцинкованное покрытие снижает риск возникновения электрокоррозии при длительной эксплуатации в средах с возможностью конденсации влаги. Не содержит токсичных материалов, безопасно для работы в закрытых помещениях.

Преимущества

• Высокая жесткость конструкции - минимизирует вибрацию и деформацию при установке тяжелых реле
• Устойчивость к окислению благодаря оцинкованию - продлевает срок службы в агрессивных средах
• Стандартные размеры - легко интегрируется в существующие проекты и заменяет аналоги
• Не требует специальных инструментов для монтажа - крепится обычными метизами

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты IP и не рассчитана на воздействие осадков
• Не поддерживает встроенные клеммы или шины - требует внешнего подключения проводов
• Не следует использовать в местах с постоянным воздействием химически активных паров (например, в кислотных цехах) - оцинкование не гарантирует полную химическую стойкость
• Размер 800×400 мм требует достаточного внутреннего объема щита; не подходит для компактных или модульных решений менее 500 мм глубиной

Примеры использования

• Установка в промышленном щите на конвейере для контроля пускателей и тепловых реле
• Формирование релейного отсека в распределительном пункте после автомата ВА47-29
• Замена старой платы в щите КЭАЗ Optima при модернизации системы управления
• Монтаж в системах аварийного отключения, где важна точность и надежность расположения контактов

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на плате и стенках щита - допуск +-1 мм
• При использовании нескольких плат в одном щите соблюдайте минимальный зазор 50 мм между ними для теплоотвода
• Для больших нагрузок используйте дополнительно алюминиевые перемычки или медные шины - плата сама по себе не проводит ток
• При замене убедитесь, что новая плата 307431 от КЭАЗ имеет те же отверстия под крепление, что и старая - иначе потребуется сверление новых отверстий
• При работе в сыром помещении периодически проверяйте целостность оцинкованного слоя - при повреждении обработайте края антикоррозийным составом
