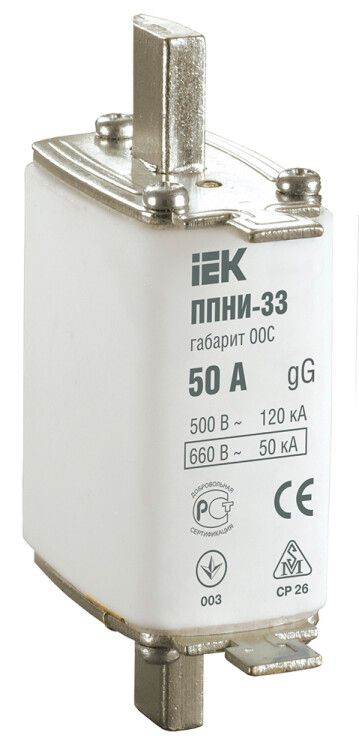

Плавкая вставка предохранителя ППНИ-33, габарит 00С, 50А | DPP11-050 IEK

Вставка плавкая предохранителя ППНИ-33, габарит 00С, 50А от IEK обеспечивает надёжную защиту цепей от перегрузок и коротких замыканий в промышленном оборудовании. Артикул dpp11-050 соответствует типовым решениям для силовых щитов и распределительных устройств.

Назначение и область применения

Вставка плавкая предохранителя ППНИ-33, габарит 00С, 50А применяется для защиты электрических цепей переменного тока от сверхтоков - как при длительной перегрузке, так и при аварийном коротком замыкании. Подходит для установки в устройствах, где требуется быстрое отключение повреждённой линии без задержек.

• Вводно-распределительные устройства (ВРУ)
• Щиты распределительные (ШР, ШРС, ПР)
• Ящики и шкафы управления (ШРПНН)
• Оборудование трансформаторных подстанций (ЩО)
• Однофазные и трёхфазные сети до 690 В, 50 Гц

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который вставка выдерживает без
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой рассчитана вставка
• Габарит: 00С - стандартизированный размер, совместимый с держателями и автоматическими выключателями этого класса
• Отключающая способность: 150 кА - максимальная величина тока КЗ, которую вставка способна безопасно прервать
• Тип напряжения: Переменный (AC) - работает только в сетях переменного тока
• Категория применения: gL/gG - универсальный тип для защиты кабелей и оборудования от перегрузок и КЗ
• Исполнение: Втычное - устанавливается путём вставления в контактные держатели
• Индикатор состояния: Передний - позволяет визуально определить срабатывание через окно корпуса
• Степень защиты: IP00 - нет внешней защиты; требует установки в закрытые корпуса или держатели с защитой
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −40C до +40C, средней влажностью до 80%
• Срок службы: 15 лет - гарантируемый срок работы при соблюдении условий эксплуатации
• Нормативные документы: ГОСТ Р 50339.0–92, ГОСТ Р 50339.2–92 - соответствие российским стандартам на предохранители

Совместимость и монтаж

Вставка плавкая предохранителя ППНИ-33, габарит 00С, 50А устанавливается исключительно в специализированные держатели, соответствующие габариту 00С. Монтаж осуществляется на аппарат - то есть вставка фиксируется внутри уже установленного коммутационного устройства, такого как рубильник или модульный держатель.

• Не используйте держатели других серий - даже если они кажутся подходящими по форме, контакты могут иметь другую нагрузочную способность
• Подключайте провода строго согласно маркировке вход/выход - неверная полярность не влияет на работу, но снижает надёжность соединений
• Проверьте плотность зажимов после установки - слабый контакт вызывает нагрев и преждевременную выход из строя

Безопасность и стандарты

Вставка плавкая предохранителя ППНИ-33, габарит 00С, 50А изготовлена в соответствии с ГОСТ Р 50339.0 и ГОСТ Р 50339.2, что гарантирует её соответствие требованиям безопасности для промышленных систем. Отключение происходит за счёт плавления металлической перемычки - процесс контролируемый и не сопровождается выбросом пламени при нормальном использовании.

При работе в условиях повышенной запылённости или сырости обязательно использовать держатели с защитным кожухом - сама вставка имеет степень защиты IP00 и не защищена от попадания пыли и жидкостей.

Преимущества

• Высокая отключающая способность (150 кА) - подходит для мощных объектов с высоким уровнем КЗ
• Чёткий визуальный индикация сработавшей вставки - экономит время диагностики
• Совместимость с широким спектром держателей и аппаратов, выполненных по стандарту 00С
• Долгий срок службы - 15 лет при правильной эксплуатации
• Произведено по российскому стандарту - легко найти аналоги и запчасти

Ограничения применения

• Не постоянному току (DC) - только для AC-сетей
• Не используется вне закрытых корпусов - IP00 не защищает от внешних воздействий
• Не рекомендовано применять в местах с частыми колебаниями напряжения выше 690 В - возможны пробои
• Не предназначен для защиты чувствительной электроники - слишком медленное действие по сравнению с электронными защитами
• Требуется обязательная замена после каждого срабатывания - восстановление невозможно

Примеры использования

• Защита главного ввода в ЩО трансформаторной подстанции на 400 В
• Фазовая защита двигателя 37 кВт в пускателе с держателем 00С
• Автоматический отказ питания на участке конвейера при КЗ
• Максимальная защита кабельной линии 50 мм2 от перегрузки в ШРПНН

Практические советы

• Выбирая вставку, проверяйте не только ток, но и габарит - 00С обязателен для совместимости с вашим держателем
• Если система часто срабатывает - проверьте нагрузку, возможно, нужна вставка большего номинала или изменение схемы
• Запасные вставки храните в сухом месте - влага снижает надёжность контактов
• При замене всегда отключайте питание - даже малые токи могут быть опасны при наличии зарядов в конденсаторах
• Не переустанавливайте вставку с меньшим номиналом - это создаёт риск ложных срабатываний
