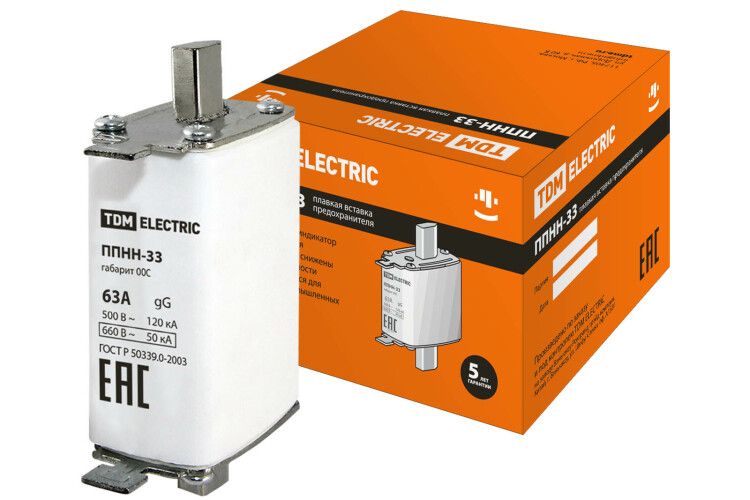

Плавкая вставка предохранителя ППНН-33, габарит 00C, 63А | SQ0713-0063 TDM

Плавкая вставка предохранителя ППНН-33, габарит 00C, 63А от TDM ELECTRIC предназначена для защиты электрооборудования от перегрузок и коротких замыканий. Устанавливается в шкафах и распределительных устройствах, где требуется надёжная и проверенная защита цепей на ток до 63 А.

Назначение и область применения

Плавкая вставка ППНН-33 используется для защиты силовых цепей постоянного и переменного тока в условиях повышенной нагрузки. Применяется в:

• Вводно-распределительных устройствах (ВРУ);
• Распределительных шкафах и пунктах (ШРС, ШР, ПР);
• Оборудовании трансформаторных подстанций (КСО, ЩО);
• Ящиках и шкафах управления технологическим оборудованием;
• Цепях с высокими импульсными токами, требующих быстрого отключения.

Технические характеристики

• Номинальный ток: 63 А - максимальный допустимый ток, который вставка выдерживает длительно без ;
• Габарит: 00C - стандартизированный размер, совместимый с держателями предохранителей этого типа;
• Материал контактов: электротехническая медь с гальваническим покрытием - обеспечивает низкое переходное сопротивление и устойчивость к окислению;
• Тип действия: медленнодействующий - способна выдерживать кратковременные перегрузки, например, при запуске двигателей;
• Напряжение: рассчитана на работу в сетях до 500 В переменного тока (AC) и до 440 В постоянного тока (DC).

Совместимость и монтаж

Плавкая вставка ППНН-33, габарит 00C, 63А совместима с держателями предохранителей, соответствующими типоразмеру 00C. Для установки необходимо:

• Выключить питание и убедиться в отсутствии напряжения;
• Извлечь старую вставку, используя специальный изолирующий инструмент;
• Вставить новую вставку плотно до щелчка - контакт должен быть полностью зафиксирован;
• Не затягивать держатель слишком сильно - риск повреждения корпуса вставки.

Перед заменой всегда сверьте номинал тока - использование вставки большего номинала недопустимо!

Безопасность и стандарты

Плавкая вставка ППНН-33 изготовлена в соответствии с требованиями ГОСТ Р 50030.3 и международным стандартом IEC 60269-1. Конструкция гарантирует безопасную работу даже при аварийном отключении - дуга гасится внутри герметичного корпуса, исключая выброс горячих частиц.

Преимущества

• Стабильная коммутационная способность - надёжно отключает токи КЗ до 50 кА;
• Защита от случайного доступа - корпус закрывается в держателе, что снижает риск поражения током;
• Долгий срок службы благодаря качественной меди и антикоррозийному покрытию;
• Легко диагностируется - при срабатывании виден разрыв элемента через прозрачную часть корпуса (при наличии).

Ограничения применения

• Не применяется в цепях с частотой выше 60 Гц - возможны потери точности срабатывания;
• Не рекомендовано использовать в средах с агрессивными химикатами - хотя медь защищена, долгосрочное воздействие паров кислот/щелочей может повредить покрытие;
• Не предназначен для работы при температуре ниже –25 C и выше +85 C - выход за эти границы влияет на время срабатывания;
• Не следует применять вместо автоматических выключателей там, где нужна многократная операция включения/выключения - вставка одноразовая.

Примеры использования

• Защита входа питания в шкаф управления насосной станцией;
• Фазовая защита двигателя 45 кВт в системе конвейера;
• Автоматическое отключение при КЗ в распределительном щите КСО-250;
• Резервная защита в ВРУ здания с мощностью потребления до 40 кВт.

Практические советы

• Выбирая вставку, ориентируйтесь на реальные рабочие токи цепи - не просто на номинал оборудования. Лучше брать запас 10–15 %;
• Проверьте посадочные размеры держателя перед заказом - габарит 00C имеет фиксированные параметры, отличные от других типов (например, 0A или 0B);
• Храните запасные вставки в сухом месте - влага может вызвать коррозию контактов даже при гальваническом покрытии;
• При замене обязательно используйте тот же артикул sq0713-0063 - аналоги могут иметь другие времятоковые характеристики;
• Не ремонтируйте и не восстанавливают вставку после срабатывания - она является расходным материалом.
