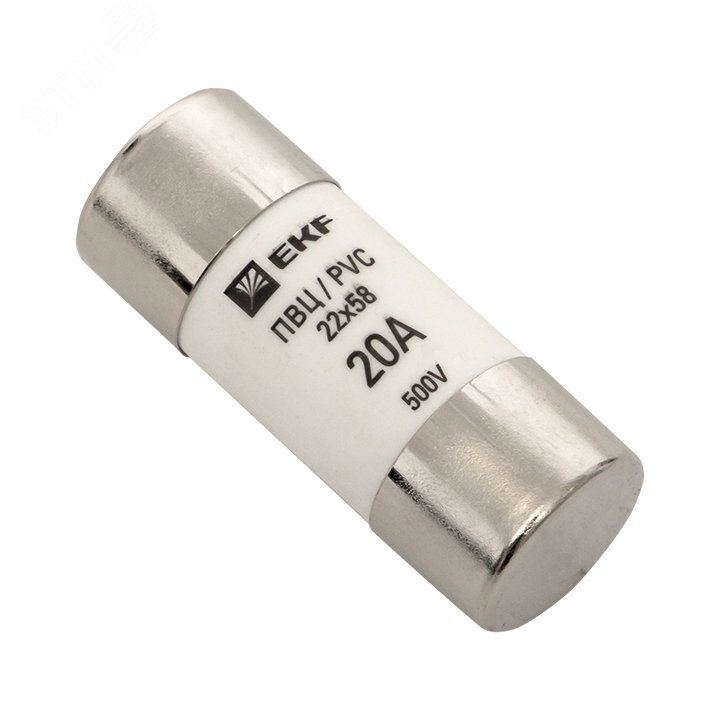

Плавкая вставка цилиндрическая ПВЦ (22х58) 20А | pvc-22x58-20 EKF

Плавкая вставка цилиндрическая ПВЦ 22х58 20А от EKF — это одноразовый защитный элемент, предназначенный для отключения цепи при перегрузках и коротких замыканиях. Устанавливается в аппаратах с гнездовым контактом, применяется в промышленных и жилых распределительных системах. Артикул pvc-22x58-20 соответствует стандарту ГОСТ Р МЭК 60269-1-2010.

Назначение и область применения

Плавкая вставка цилиндрическая ПВЦ 22х58 20А защищает электрооборудование от повреждений из-за превышения допустимого тока. Она используется там, где требуется надёжная и быстрая реакция на аварийные режимы — в частности, в распределительных щитах ЩО-70, вводно-распределительных устройствах ВРУ и силовых шкафах ШРС. Подходит для защиты кабельных линий, двигателей, освещения и другого оборудования, работающего на переменном токе.

Технические характеристики

• Номинальный ток: 20 А — максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 220 В — максимальное рабочее напряжение сети, для которой рассчитана вставка;
• Тип тока: переменный (AC), частотой 50 Гц — совместима с сетями России и стран СНГ;
• Габариты: 22×58 мм — стандартный размер для установки в типовые держатели;
• Отключающая способность: 50 кА — способна безопасно прервать ток короткого замыкания до этого значения;
• Категория применения: gL/gG — обеспечивает защиту как от перегрузок, так и от коротких замыканий; подходит для широкого спектра нагрузок;
• Характеристика расцепления: C — время срабатывания оптимизировано для защиты устройств с умеренным пусковым током (например, двигатели, светильники);
• Степень защиты: IP00 — вставка не имеет собственной защиты от внешних воздействий, требует установки в корпус или держатель;
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C, в условиях повышенной влажности и запылённости;
• Количество полюсов: 1 — однофазная вставка, используется в одном проводе цепи;
• Гарантийный срок: 84 месяца — длительная гарантия от производителя EKF.

Совместимость и монтаж

Плавкая вставка цилиндрическая ПВЦ 22х58 20А устанавливается исключительно в специализированные держатели типа “на аппарат” — то есть в устройства, имеющие контактную группу для вставок такого форм-фактора. Не подлежит установке вручную в открытую цепь. Совместима с держателями, соответствующими ГОСТ Р МЭК 60269-1-2010. Перед заменой обязательно отключите питание. Для проверки работоспособности используйте тестер или визуальный индикатор (при наличии).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60269-1-2010, что гарантирует соответствие международным нормам безопасности. Категория gL/gG обеспечивает высокую степень надёжности при работе с индуктивными и смешанными нагрузками. Отключение происходит с гарантированной скоростью даже при значительных токах КЗ — до 50 кА. Наличие индикаторной лампы позволяет визуально определить сработавшую вставку.

Преимущества

• Высокая отключающая способность (50 кА) — безопасна даже в мощных распределительных системах;
• Стандартные габариты 22×58 мм — легко заменяется в большинстве существующих щитов и держателей;
• Категория gL/gG и характеристика C обеспечивают баланс между чувствительностью и отказоустойчивостью;
• Долгий срок службы и гарантия 84 месяца — снижают затраты на обслуживание;
• Совместимость с климатическим исполнением УХЛ3 — подходит для установки в неотапливаемых помещениях и на объектах с суровыми условиями.

Ограничения применения

• Не предназначена для работы в цепях постоянного тока (DC) — только для AC 50 Гц;
• IP00 — не защищена от пыли, влаги и механических воздействий; обязательна установка в закрытый держатель или корпус;
• Не рекомендуется использовать для защиты оборудования с очень высоким пусковым током (например, крупные компрессоры или насосы) — лучше выбрать вставку категории D;
• Не подлежит восстановлению после срабатывания — при перегорании необходимо заменить на новую.

Примеры использования

• Защита входного кабеля в щите ЩО-70 на 20 А;
• Обеспечение безопасности цепи питания станка с асинхронным двигателем;
• Фазовая защита в распределительном шкафу ШРС на производстве;
• Местная защита группы осветительных приборов в административном здании.

Практические советы

• Выбирая вставку, всегда сверяйте номинальный ток с расчетным током нагрузки — не стоит ставить более мощную вставку ради “безопасности”, это опасно;
• При замене используйте ту же модель — ПВЦ 22х58 20А от EKF, чтобы сохранить характеристики защиты;
• Проверьте состояние держателя перед установкой новой вставки — окисление или деформация контактов могут вызвать нагрев и выход из строя;
• Если вставка сгорает часто — ищите причину в самой цепи: короткое замыкание, перегрузка, неисправность оборудования;
• Для удобства обслуживания выбирайте держатели с индикаторами — они покажут, когда вставка сработала, даже если она в закрытом щите.
