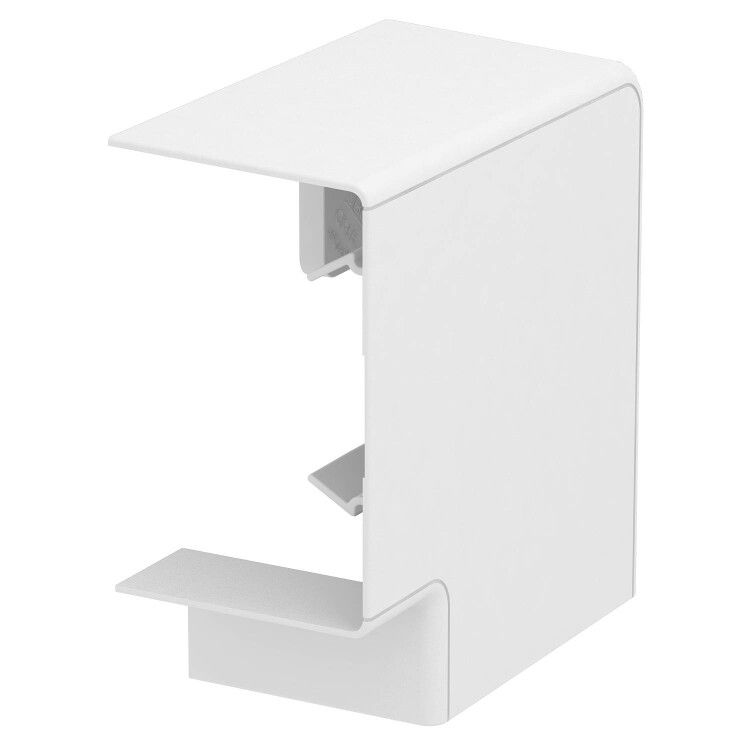

Плоский угол кабельного канала Rapid 80 70x110 мм (ABS-пластик,белый) (GK-FH70110RW) | 6274220 OBO Bettermann

Угол плоский для кабель-канала Rapid 80, 70x110 мм, ABS-пластик, белый - компонент системы кабель-каналов OBO Bettermann, предназначенный для плавного изменения направления трассы на 90°. Артикул GK-FH70110RW совместим с сериями Rapid 80 GK, GS и GA, обеспечивая надёжное соединение без необходимости доработки.

Назначение и область применения

Этот угол используется для поворотов кабельной трассы внутри помещений, где требуется изменить направление канала на прямой угол. Подходит для укладки силовых, слаботочных и коммуникационных кабелей в офисах, производственных цехах, жилых зданиях и объектах инфраструктуры. Применяется в системах с симметричными и асимметричными кабель-каналами Rapid 80.

Технические характеристики

• Тип: Угол плоский, 90°
• Размеры: 70×110 мм - соответствуют внутренним габаритам кабель-каналов Rapid 80
• Материал: АБС-пластик, без содержания галогенов
• Цвет: Чисто-белый
• Исполнение: Формованный - однородная структура без сварных швов
• Направление: Восходящий / нисходящий - можно использовать в любом положении
• Симметричность: Да - одинаковый профиль по обеим сторонам
• Способ фиксации крышки: Перекрывающее наложение - крышка кабель-канала плотно перекрывается, не требует дополнительных защёлок
• Защитная пленка: Есть - предохраняет поверхность от царапин до монтажа
• Покрытие: Отсутствует - материал не окрашен, сохраняет естественную прочность АБС

Совместимость и монтаж

Угол плоский для кабель-канала Rapid 80, 70x110 мм, ABS-пластик, белый (артикул GK-FH70110RW) совместим со всеми моделями кабель-каналов серии Rapid 80: GK, GS и GA. Монтаж выполняется путём вставки угла в торец основного канала - он плотно фиксируется без крепежа. Крышка устанавливается поверх угла с перекрывающим наложением, что исключает её выпадение. Для сборки достаточно рук - специальных инструментов не требуется. Учитывайте, что внешние размеры угла точно соответствуют наружным габаритам канала - не возникнет зазоров или перегрузок.

Безопасность и стандарты

Материал АБС-пластика не содержит галогенов, что снижает токсичность продуктов горения при пожаре. Соответствует требованиям безопасности для внутренней электромонтажной проводки в помещениях. Не выделяет вредных веществ при нормальной эксплуатации. Сертификаты соответствия указаны в документации OBO Bettermann - продукт предназначен для использования в соответствии с ГОСТ Р 50571 и IEC 61439.

Преимущества

• Высокая механическая прочность АБС-пластика - выдерживает нагрузки при монтаже и эксплуатации
• Стандартный размер - гарантирует точную посадку без щелей и люфтов
• Симметричная форма - позволяет использовать угол в любую сторону, уменьшает количество запасных частей
• Перекрывающаяся крышка - обеспечивает герметичность и удобство обслуживания
• Отсутствие покрытия - не отслаивается, не выцветает, не теряет цвет при длительном использовании
• Защитная плёнка - сохраняет эстетичный вид до момента установки

Ограничения применения

Не предназначен для наружной эксплуатации - не рассчитан на воздействие прямого UV-излучения, осадков или экстремальных температур. Не следует применять в средах с постоянным контактом с растворителями, маслами или агрессивными химикатами. Температурный диапазон ограничен: рекомендовано использование от –10C до +40C. Не заменяет металлические элементы в условиях повышенной механической нагрузки (например, в промышленных зонах с движущимся оборудованием).

Примеры использования

• Поворот трассы вдоль стены при переходе от вертикального участка к горизонтальному
• Обход препятствий (дверных косяков, батарей, труб) в офисных и жилых интерьерах
• Сборка L-образных каналов в распределительных щитах и шкафах управления
• Прокладка кабелей вдоль потолка с последующим спуском к розеткам

Практические советы

• Перед монтажом удалите защитную плёнку - она может затруднять плотное прилегание крышки
• Проверьте соответствие размеров: 70×110 мм - это внутренний профиль канала; внешние размеры должны совпадать с корпусом угла
• При сборке длинных трасс используйте этот угол только там, где действительно нужен поворот - избыточное число углов увеличивает риск деформации
• Не применяйте силовые инструменты для фиксации - АБС пластик легко трескается при перегрузках
• Артикул GK-FH70110RW - единственный подходящий угол для этой модели; другие углы Rapid 80 имеют другую форму или размер
